Éléments de base
Éléments de base
Cette notice sert d'aide à la programmation directement sur l'appareil. Elle donne également d'im-
portantes informations concernant les éléments nécessaires à la programmation avec le logiciel de
programmation TAPPS2 (fonctions, entrées et sorties, etc.).
Nous conseillons de manière générale la programmation avec TAPPS2. De cette manière, le pro-
grammeur est en mesure de dessiner (= programmer) et de paramétrer l'ensemble des fonctionnali-
tés sur l'ordinateur sous la forme d'un organigramme.
Il est toutefois important de connaître également les « mécanismes de programmation » de l'appareil
afin de pouvoir procéder à des modifications sur place.

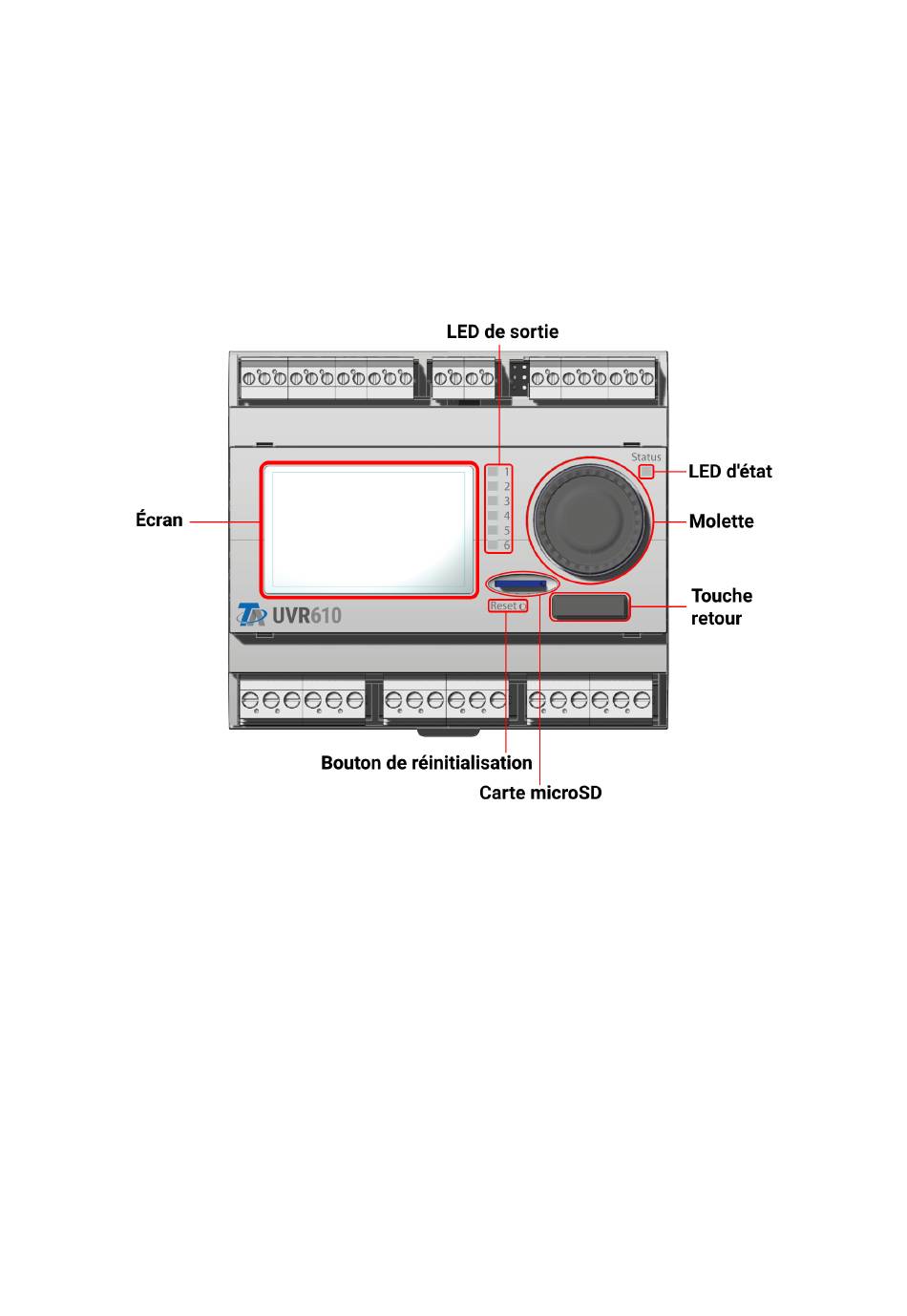

Vue d'ensemble des appareils

L'écran permet de naviguer dans le compteur, pour programmer des fonctions, consulter des valeurs,
accéder à d'autres appareils, etc.
La molette à droite de l'écran sert à la navigation. Une rotation dans le sens horaire permet de navi-
guer vers le bas, et une rotation dans le sens antihoraire permet une navigation vers le haut.
Une pression sur la molette ouvre le menu sélectionné/permet de modifier la valeur/le paramètre sé-
lectionné. (= touche Entrée)
Une pression sur la touche Retour à gauche de la molette permet de quitter un menu.
Une pression sur la touche « Entrée » ou sur la touche « Retour » est toujours appliquée à la valeur/
option de menu encadrée sur l'écran.
Les trois LED de sortie superposées à droite de l'écran indiquent l'état d'utilisation des sorties de
commutation. Une LED verte indique une sortie active.
La LED d'état isolée située en haut à droite de la molette donne des informations sur l'état des ins-
tallations et du régulateur. Si elle clignote en vert, ce la signifie que le régulateur démarre. Une LED
constamment allumée en vert indique un fonctionnement normal. La couleur orange indique qu'il y
a un « Message », par ex. un arrêt à cause de la température excessive du collecteur. La couleur
rouge signale une « Erreur », par ex. en cas de défaillance d'un capteur DL.
Une brève pression sur la touche Reset redémarre l'appareil. Pour une réinitialisation totale, mainte-
nir la touche enfoncée jusqu'à ce que la LED d'état cesse de clignoter rapidement en orange et qu'elle
se mette à clignoter lentement en rouge.
La carte microSD fournie permet de gérer les données de fonction et le micrologiciel.
