Festo MS Série Notice D'utilisation page 35

MS −LFM− −DP/DN/DPI/DN I

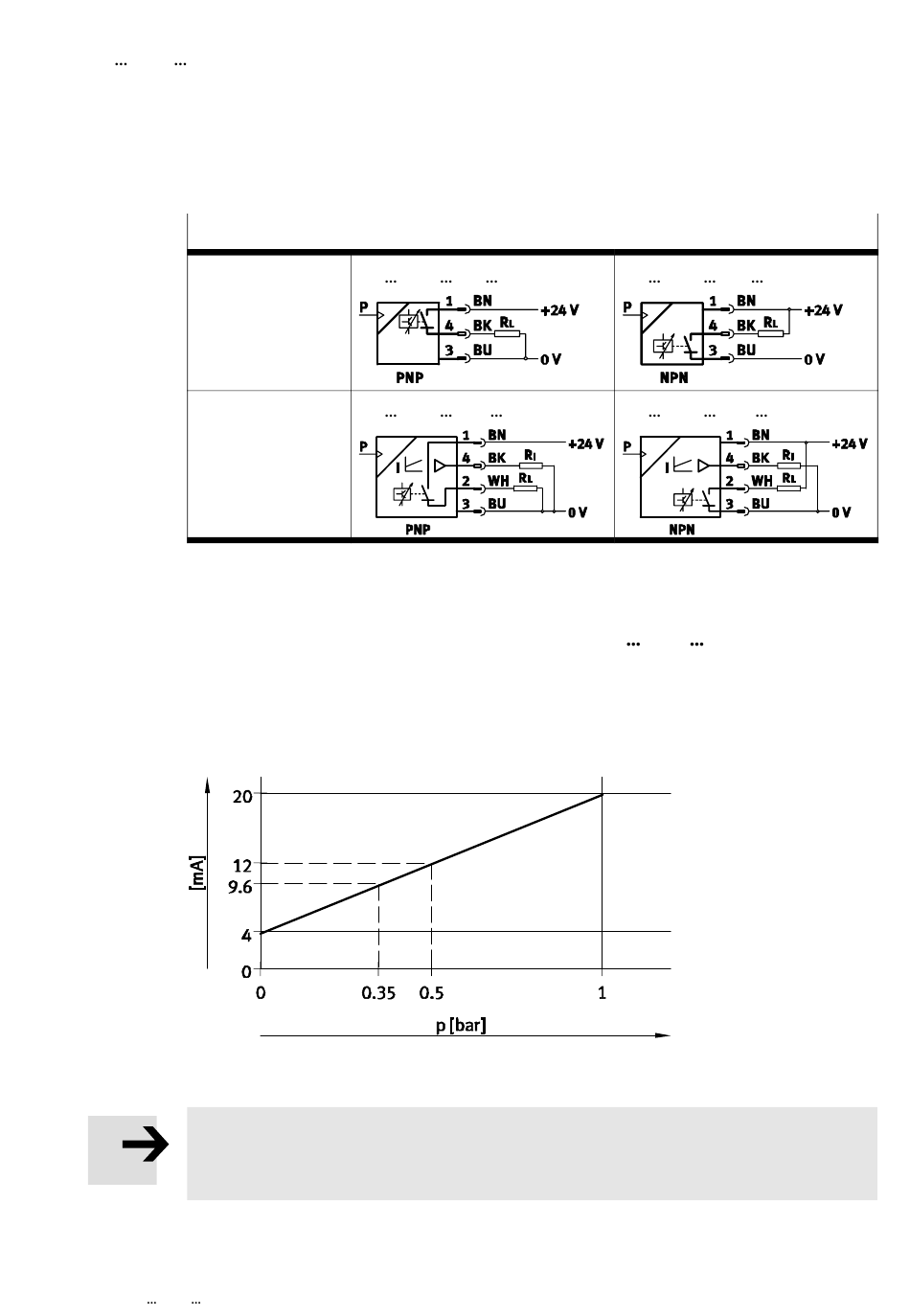

Schémas des connexions
1 sortie de
commutation
1 sortie de
commutation et
1 sortie
analogique
Fig. 5
Sortie analogique (uniquement sur les modèles MS −LFM− −DPI/DNI)
La valeur mesurée de la pression différentielle est transmise sous forme de signal
électrique proportionnel à la pression au niveau de la sortie analogique. En d'autres
termes, la plage de mesure de la pression comprise entre 0 et 1 bar correspond à
un signal électrique allant de 4 à 20 mA.
Fig. 6
Note
Le lissage des valeurs mesurées n'a aucun impact sur le signal au niveau de la
sortie analogique. Ce signal est émis sans lissage.
Festo MS −LFM− −DP/DN/DPI/DNI 0611NH Français
MS −LFM− −DP−
MS −LFM− −DPI−
MS −LFM− −DN−
MS −LFM− −DNI−
35
