198 | Hrvatski

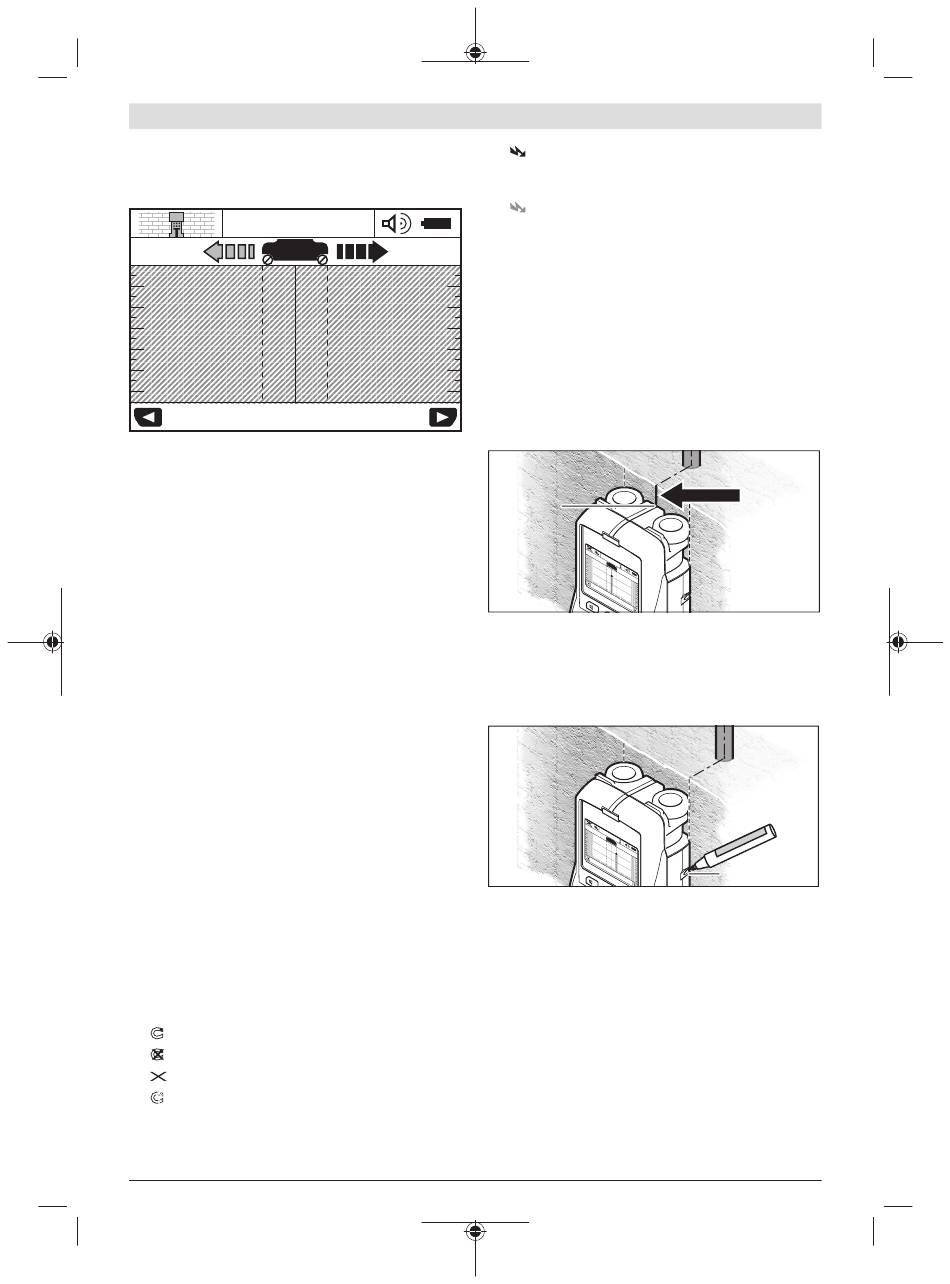

Postupak mjerenja
Uključite mjerni alat. Na zaslonu (16) se pojavljuje
standardni prikazni zaslon.
Move
Sensor
0 cm
2
4
6
Universal mode
Prev.
Mjerni alat stavite na zid i pomičite ga po zidu u smjeru
kretanja (vidi „Način rada (vidjeti sliku B)", Stranica 197).
Rezultati mjerenja se prikazuju na zaslonu (16) nakon
minimalne mjerne staze od 10 cm. Kako bi se zadržali točni
rezultati mjerenja, mjerni alat pomičite potpuno i sporo
preko traženog predmeta u zidu.
Ako biste tijekom mjerenja mjerni alat odmaknuli od zida, na
zaslonu će ostati zadržan zadnji rezultat mjerenja. Na
pokazivaču područja senzora (c) pojavit će se poruka
<Hold> (Zadrži). Ako mjerni alat ponovno stavite na zid i
dalje ga pomičite ili pritisnete tipku Start (11), mjerenje će
početi ispočetka.
Ako LED (17) svijetli crveno, predmet se nalazi u području
senzora. Ako LED (17) svijetli zeleno, predmet se ne nalazi u
području senzora. Ako LED (17) treperi crveno, predmet
pod naponom se nalazi u području senzora.
Prije bušenja u zid, piljenja ili glodanja trebate se još
u
osigurati od drugih izvora opasnosti. Budući da na
rezultate mjerenja mogu utjecati okolni uvjeti ili svojstva
zida, može postojati opasnost iako indikator ne prikazuje
predmet u području senzora (LED (17) svijetli zeleno).
Prikazni elementi (vidjeti sliku A)
Ako se predmet nalazi ispod senzora, u području senzora (c)
se pojavljuje pokazivač. Ovisno o veličini i dubini predmeta
moguće je prepoznavanje materijala. Dopuštena dubina
bušenja (l) do gornjeg ruba pronađenog predmeta prikazuje
se u statusnom retku.
Napomena: Pokazivač dopuštene dubine bušenja (l) kao i
onaj svojstva materijala (m) odnose se na crno prikazan
predmet u senzoru.
Pokazivač materijala predmeta (m) može prikazati sljedeća
svojstva:
N
– magnetsko, npr. čelična armatura
S
N
– nemagnetsko, ali metalno, npr. bakrena cijev
S
– nemetalno, npr. drvo ili plastika
Metal
– ? nepoznato svojstvo materijala N
S
Pokazivač električnih vodova pod naponom (n) može
prikazati sljedeća svojstva:
1 609 92A 4G0 | (22.08.2018)
– vod je pod naponom
Napomena: Kod predmeta pod naponom ne
prikazuje se drugo svojstvo.
– ? nije jasno radi li se o vodu pod naponom ili ne
Napomena: Trofazni vodovi možda se neće prepoznati kao
vodovi pod naponom.
0 cm
Određivanje svojstva „pod naponom" može biti jako
ograničeno kod visoke relativne vlažnosti zraka (>50 %).
2
Lociranje predmeta
Za lociranje predmeta dovoljno je jednom prijeći preko staze
4
mjerenja.
Ako niste pronašli nikakav predmet, ponovite gibanje
poprečno na prvotni smjer mjerenja (vidi „Način rada (vidjeti
6
sliku B)", Stranica 197).
Next Ako pronađeni predmet želite točno locirati i označiti, mjerni
alat pomičite natrag preko staze mjerenja.
(1)
Ako se kao u primjeru pojavi predmet po sredini ispod
središnje linije (k) na zaslonu (16), možete na gornje
pomagalo za označavanje (1) staviti grubu oznaku.
Uostalom, ova oznaka je točna samo ako se radi o točno
vertikalno položenom predmetu jer se područje senzora
nalazi malo ispod donjeg pomagala za označavanje.
Za točno ucrtavanje predmeta na zidu, mjerni alat pomičite
ulijevo ili udesno sve dok se pronađeni predmet ne nađe
ispod vanjskog ruba. Ako se na zaslonu (16) prikazuje
pronađeni predmet npr. po sredini ispod iscrtkane desne
linije (g), možete ga točno ucrtati na desnom pomagalu za
označavanje (3).
Položenost pronađenog predmeta u zidu možete odrediti
tako da prođete preko više mjernih staza pomaknutih jedna
iza druge (vidjeti sliku I) (vidi „Primjeri rezultata mjerenja",
Stranica 200). Označite i spojite odgovarajuće mjerne
točke.
Pritiskom na tipku Start (11) možete izbrisati prikaz
pronađenog predmeta u svakom trenutku i započeti novo
mjerenje.
N
S
0 c
m
1 . 5
2 c m
S e
n s
o r
4
6
0 c
m
P r
e v
2
U n
iv e
r s a 4
l m
o d
e
6
N e
x t
N
S
0 c
m
1 . 5
2 c m
S e
n s
o r
4
6
0 c
m
P r
e v
2
U n
iv e
(3)
r s a 4
l m
o d
e
6
N e
x t
