РУКОВОДСТВО ПО УСТАНОВКЕ
СО СТА В К О М П Л Е К ТА П О СТА В К И
• 1 x ZOTAC AMP BOX MINI
• 1 x адаптер питания, DC 19 В (230 Вт)
• 1 x шнур питания
• 1 x 8-контактный кабель внешнего питания
• 1 x руководство пользователя

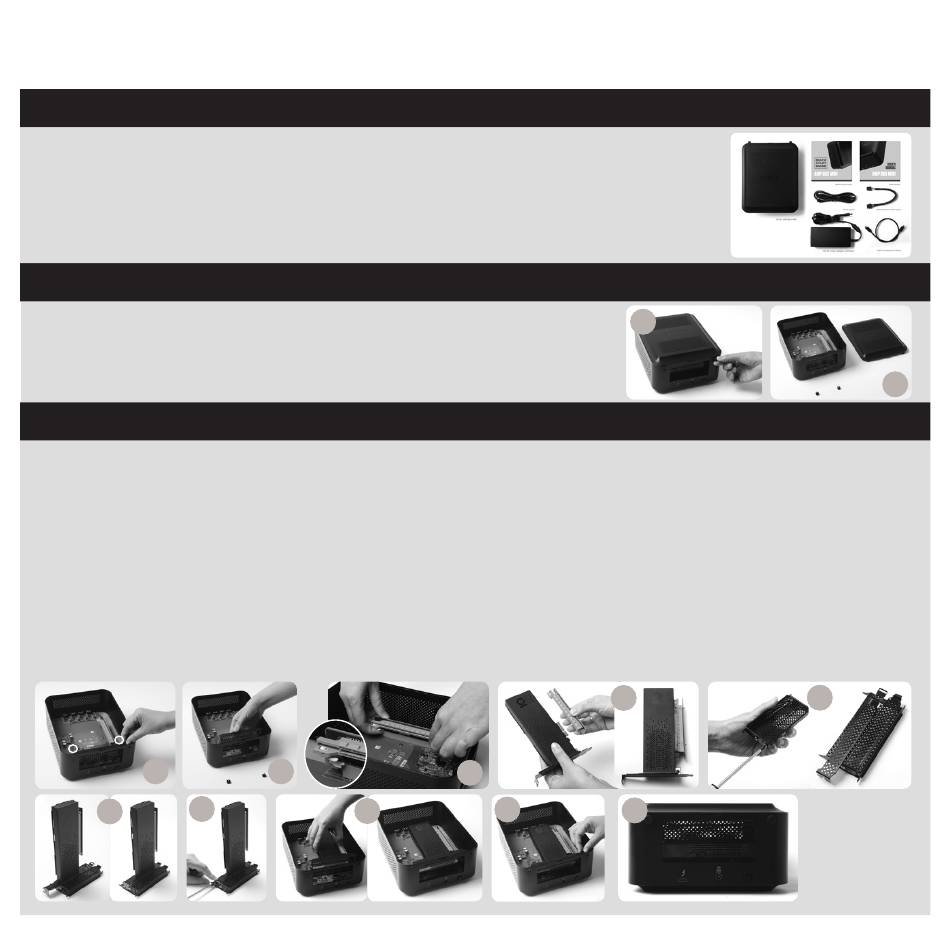

Н АСТ РО Й К А Z O TA C A M P B O X M I N I
1. Выверните два винта-барашка на задней панели
2. Не прилагая излишних усилий, приподнимите и снимите
крышку.
У СТА Н О В К А К А РТ Ы , З А Н И М А Ю Щ Е Й ОД И Н СЛ О Т
1. Выверните два винта-барашка из монтажной скобы.
2. Не прилагая излишних усилий, приподнимите и снимите монтажную скобу.
3. Нажмите на рычажок переходной платы и извлеките ее из слота PCIe.
4. Установите переходную плату на вашу карту (например, твердотельный накопитель с интерфейсом PCIe).
5. Выверните нижний винт и извлеките нижнюю скобу для одного слота.
6. Установите карту, занимающую один слот, в монтажную скобу, как это показано ниже.
7. Заверните винт обратно.
8. Установите монтажную скобу с прикрепленной к ней карте, которая занимает один слот, в корпус и
нажмите на переходную плату, чтобы зафиксировать ее в слоте PCIe.
9. Заверните винты-барашки.
10. Установите на прежнее место крышку и заверните винты-барашки на задней панели
