Gyors Útmutató - Zotac AMP BOX MINI Guide D'installation Rapide

GYORS ÚTMUTATÓ

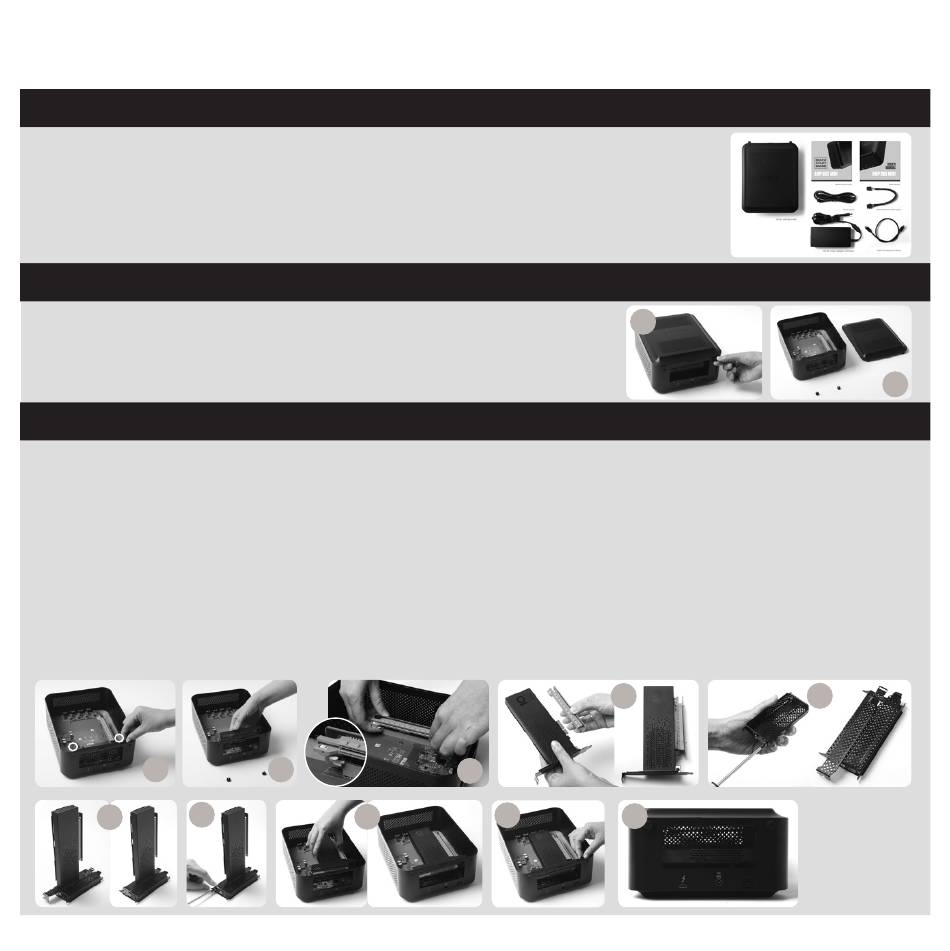

A C S O M AG TA R TA L M A
• 1 x ZOTAC AMP BOX MINI
• 1 x 19 V-os (DC) hálózati adapter (230 Watt)
• 1 x Tápkábel
• 1 x 8 tűs külső tápkábel
• 1 x Felhasználói útmutató
A ZOTAC A M P B OX M I N I T E S T R E S Z A B Á S A
1. Távolítsa el a két hátsó szárnyas csavart.
2. Emelje meg és vegye le óvatosan a fedelet.
E GY F O G L A L AT Ú K Á R T YA B E S Z E R E L É S E
1. Távolítsa el a két szárnyas csavart a keretkonzolról.
2. Emelje meg és vegye le óvatosan a keretkonzolt.
3. Nyomja le az emelőkártya fogantyúját, és vegye ki az emelőkártyát a PCIe-nyílásból.
4. Illessze be az emelőkártyát a kártyához (a PCIe SSD-hez hasonlóan).
5. Távolítsa el az alsó csavart, és vegye le az alsó egyfoglalatú konzolt.
6. Helyezze be az egyfoglalatú kártyát a keretkonzolba az alábbi képek szerint.
7. Rögzítse a csavarral.
8. Helyezze be a keretkonzolt az egyfoglalatú kártyával a dobozba, és nyomja bele az emelőkártyát
a PCIe-nyílásba.
9. Rögzítse a szárnyas csavarokkal.
10. Helyezze vissza a fedelet, és rögzítse a hátsó szárnyas csavarokkal.
1
7
6
22
2
8
1
4
3
9
10
2
5
