GUIA DE ARRANQUE RÁPIDO

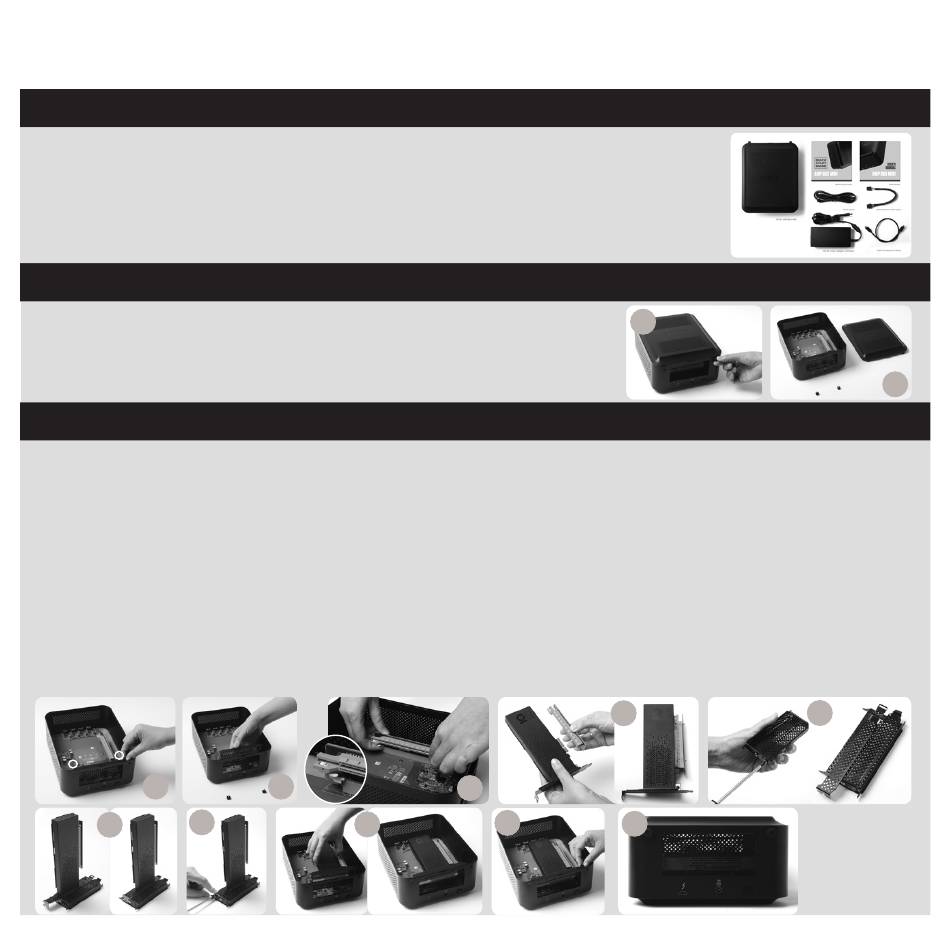

C O N T E N I D O D E L E M B A L A J E
• 1 ZOTAC AMP BOX MINI
• 1 adaptador de alimentación de CC de 19 V (230 vatios)
• 1 cable de alimentación
• 1 cable de alimentación externo de 8 clavijas
• 1 manual de usuario
P E R S O N A L I Z AC I Ó N D E ZOTAC A M P B OX M I N I
1. Extraiga los dos tornillos mariposa traseros.
2. Levante y extraiga suavemente la tapa.
I N S TA L AC I Ó N D E U N A TA R J E TA D E U N A S O L A R A N U R A
1. Extraiga los dos tornillos mariposa del soporte del marco.
2. Levante y extraiga suavemente el soporte del marco.
3. Presione la palanca de la tarjeta vertical y extráigala de la ranura PCIe.
4. Instale la tarjeta vertical en su tarjeta (tomando la unidad de estado sólido (SSD) PCIe como
ejemplo).
5. Extraiga el tornillo inferior y extraiga el soporte inferior de una sola ranura.
6. Instale la tarjeta de una sola ranura en el soporte del marco, tal como se muestra a continuación.
7. Coloque el tornillo.
8. Inserte el soporte del marco con la ranura de una sola tarjeta en la caja y presione la tarjeta
vertical hacia la ranura PCIe.
9. Coloque los tornillos mariposa.
10. Vuelva a colocar la tapa y los tornillos mariposa traseros.
1
7
6
32
2
8
1
4
3
9
10
2
5
