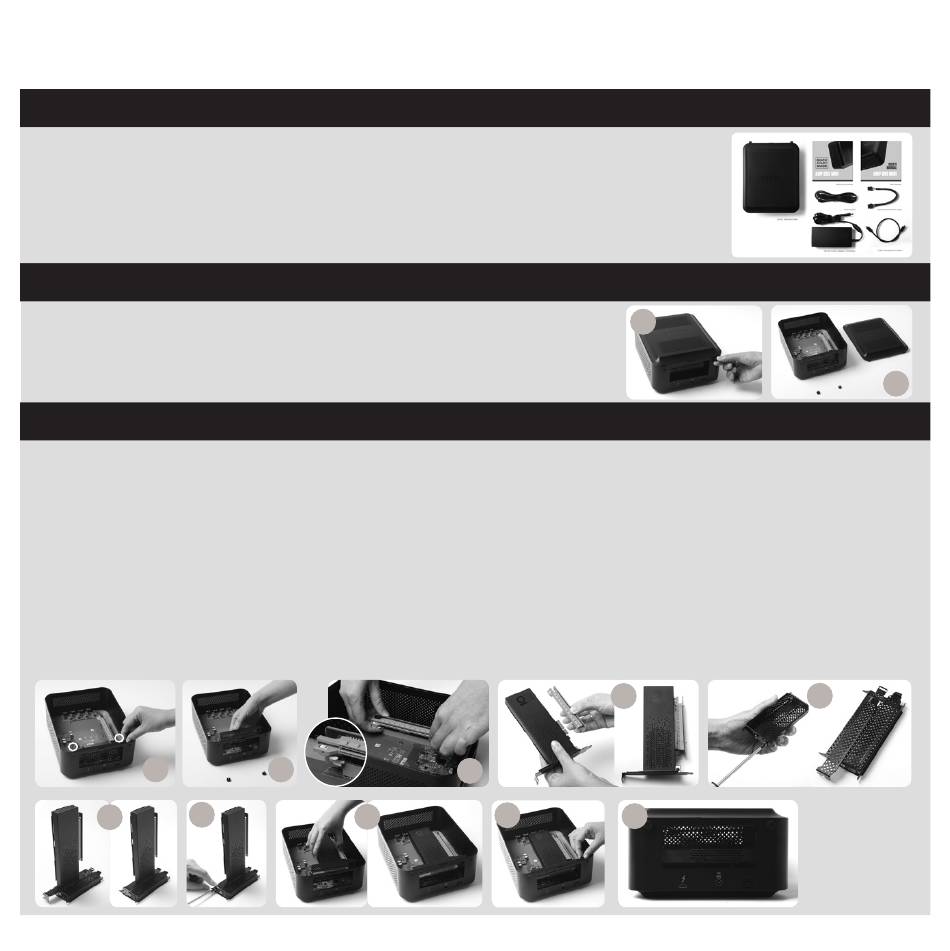

STRUČNÁ PŘÍRUČKA
O B S A H K R A B I C E
• 1 x ZOTAC AMP BOX MINI
• 1 x 19V DC napájecí adaptér (230 wattů)
• 1 x napájecí kabel
• 1 x 8kolíkový externí napájecí kabel
• 1 x uživatelská příručka
P Ř I Z P Ů S O B E N Í ZOTAC A M P B OX M I N I
1. Odmontujte dva zadní ruční šrouby.
2. Opatrně zvedněte a sejměte kryt.
P O KY N Y P R O I N S TA L AC I J E D N O S LOTOV É K A R T Y
1. Odmontujte dva ruční šrouby z držáku rámu.
2. Opatrně zvedněte a vyjměte držák rámu.
3. Stiskněte páčku redukce karty a vyjměte redukci z patice PCIe.
4. Nainstalujte redukci na vaši kartu (PCIe SSD jako příklad).
5. Odmontujte dolní šroub a vyjměte dolní jednoslotový držák.
6. Nainstalujte jednoslotovou kartu na držák rámu podle obrázku.
7. Namontujte šroub.
8. Vložte držák rámu s jednoslotovou kartu do počítače Box a zatlačte redukci karty do patice PCIe.
9. Namontujte ruční šrouby.
10. Nainstalujte zpět kryt a zadní ruční šrouby.
1
7
6
12
2
8
1
4
3
9
10
2
5
