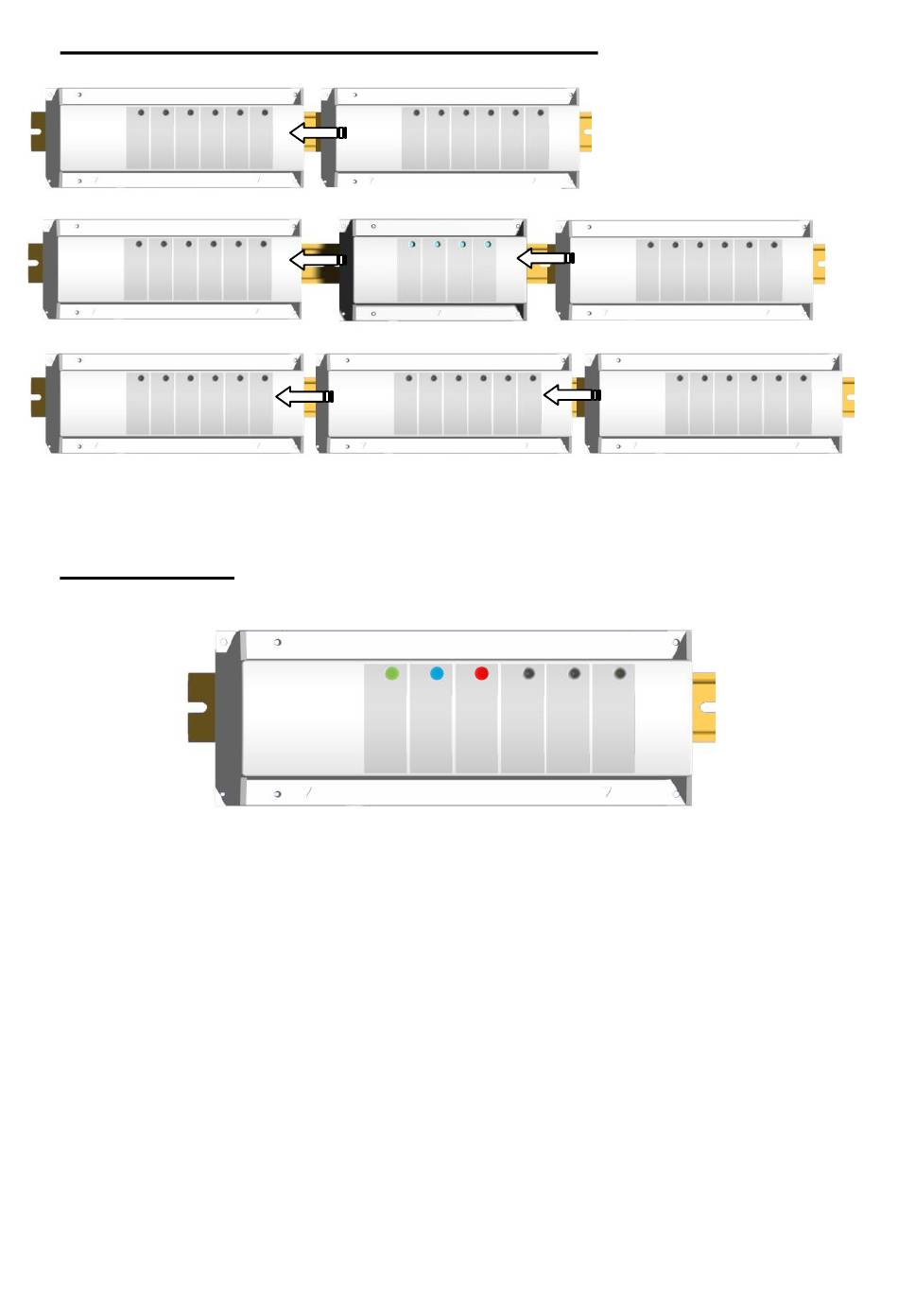

Possible combinations (7, 11, 13 zones)
MASTER 6 ZONEN
MASTER 6 ZONEN
MASTER 6 ZONEN
4.
LED Anzeige
LED 1: Grün
Orange
Rot blinkend
LED 2: Blau
Blau blinkend
LED 3: Rot
LED 4 to 6:
+ HEIZ- UND KÜHL MODUL
+ SLAVE 4 ZONEN
+ SLAVE 6 ZONEN
=> Standby
=> Leistungsanforderung
(min. eine Zone hat geschaltet)
=> Fühler Fehler
=> Kühlmodus ist aktiv
=> Trocknerausgang ist aktiviert
=> Heizmodus ist aktiv
=> nicht benutzt
