Agilent 8890 Manuel D'utilisation page 224

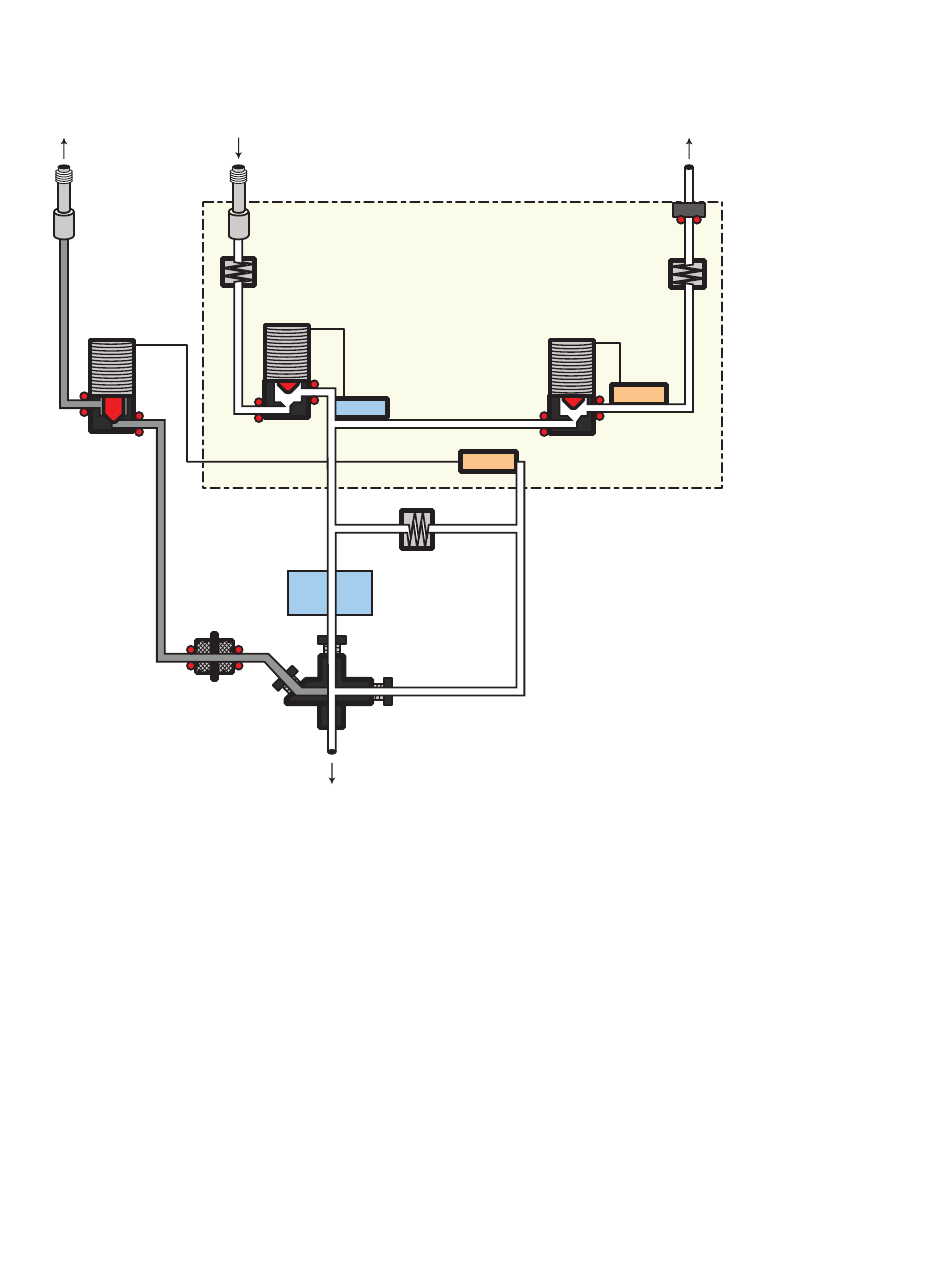

15 Injecteurs
Avec division
Vanne
Piège de ligne de fuite
FS = Capteur de flux
PS = Capteur de pression
Après la Fin de l'échantillonnage La vanne solénoïde s'ouvre. Le système revient à l'état Avant
la Pré analyse. Le débit vers l'interface est à nouveau mesuré par un capteur de débit et
contrôlé par une vanne proportionnelle tandis que le débit de la colonne est contrôlé par
régulation de pression vers l'arrière. Le débit de purge est commandé par l'utilisateur. Si désiré,
l'économiseur de gaz peut être activé à la fin de l'analyse.
Dépendances des points de consigne
Certains points de consigne du système de débit sont interdépendants. Si vous modifiez l'un
des points de consigne, les autres peuvent changer pour compenser.
224
