Description du système
Caractéristiques
Le DB-1-8 de Showtec est un répartiteur optique DMX-512 universel. Doté de 8 sorties et d'un port « THRU »
supplémentaire, il est conçu pour répartir le signal DMX dans les configurations en série.
 Tension d'entrée : 240 V C.A. / 50 Hz
 Consommation : 5 W
 8 canaux de sortie DMX
 Connexions : entrée DMX à 3 / 5 broches, liaison DMX (THRU) à 3 / 5 broches, 8 sorties DMX à
3 broches
 Fusible : F1AL / 250 V
Dimensions : 483 x 134 x 44,5 mm (l x L x H)
19" x 1 HE
 Poids : 2,5 kg

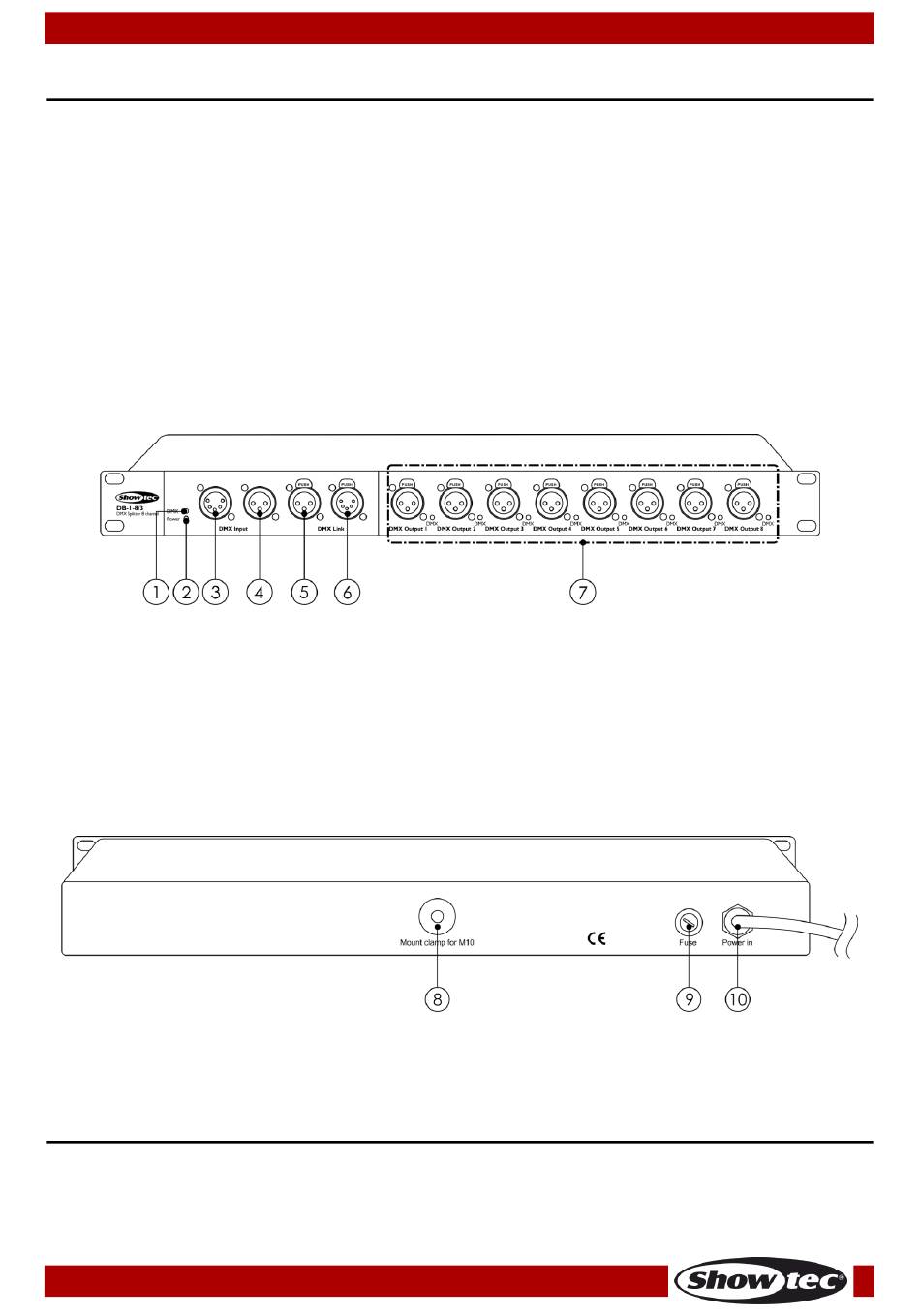

Panneau avant

01) Témoin LED DMX
02) Témoin LED d'alimentation
03) Entrée à 5 broches du connecteur de signal DMX
04) Entrée à 3 broches du connecteur de signal DMX
05) Liaison à 3 broches (THRU) du connecteur de signal DMX
06) Liaison à 5 broches (THRU) du connecteur de signal DMX
07) Sorties 1 - 8 à 3 broches des connecteurs de signal DMX
Panneau arrière
08) Filetage du collier M10
09) Fusible F1AL / 250 V
10) Cordon d'alimentation Schuko 100 - 240 V C.A., 60 / 50 Hz

Installation

Retirez tout le matériel d'emballage du DB-1-8. Veillez à ce que la mousse et le plastique de
rembourrage soient complètement retirés. Branchez tous les fils.
N'alimentez pas le système avant de l'avoir correctement configuré et connecté.
Débranchez toujours l'appareil avant d'effectuer l'entretien ou la maintenance.
Les dommages causés par l'irrespect du manuel ne sont pas couverts par la garantie.
Code commande : 50783
