Description du système
Caractéristiques
Le DB-1-4/RDM de Showtec est un répartiteur optique DMX-512 universel. Doté de 4 sorties séparées et
d'un port « THROUGH » supplémentaire, il est conçu pour répartir le signal DMX / RDM dans les
configurations en série.
 Tension d'entrée : 100 - 240 V C.A., 50 / 60 Hz
 Consommation : 5 W
 8 canaux de sortie DMX
 Connexions : connecteur CEI, entrée DMX à 3 / 5 broches, DMX THROUGH à 3 / 5 broches, 4 sorties
DMX à 5 broches
 Fusible : 0,5 A / 250 V
Dimensions : 483 x 134 x 46 mm (l x L x H)
19" x 1 HE
 Poids : 2,5 kg

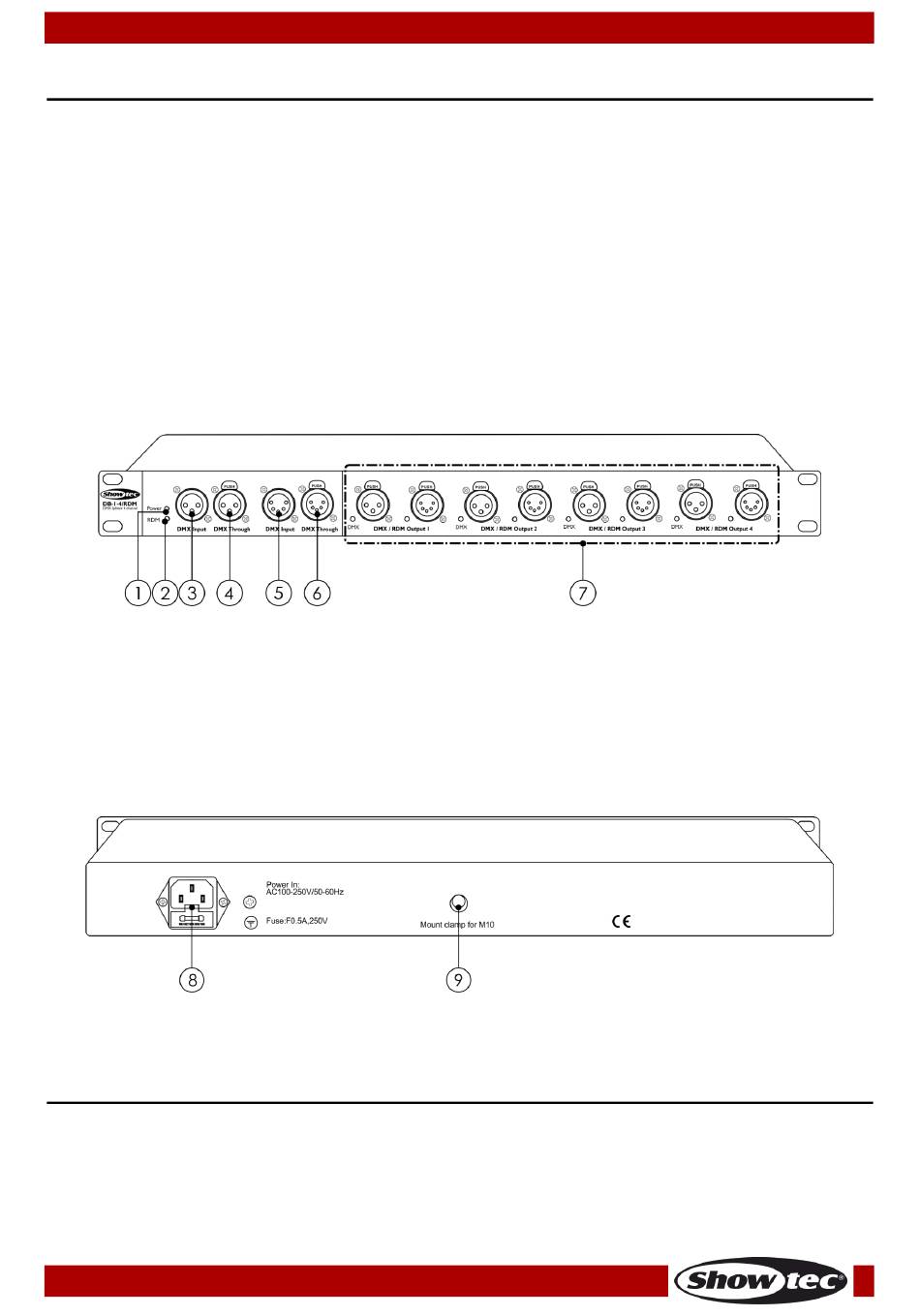

Panneau avant

01) Témoin LED d'alimentation
02) Témoin LED RDM
03) Entrée du connecteur de signaux DMX à 3 broches
04) Connecteur de signal DMX THROUGH à 3 broches
05) Entrée du connecteur de signal DMX à 5 broches
06) Connecteur de signal DMX THROUGH à 5 broches
07) Sortie des connecteurs de signal DMX à 3 / 5 broches
Panneau arrière
08) Connecteur CEI + fusible F0,5 A / 250 V
09) Filetage du collier M10

Installation

Retirez tout le matériel d'emballage du DB-1-4/RDM. Veillez à ce que la mousse et le plastique de
rembourrage soient complètement retirés. Branchez tous les câbles.
N'alimentez pas le système avant de l'avoir correctement configuré et connecté.
Débranchez toujours l'appareil avant d'effectuer l'entretien ou la maintenance.
Les dommages causés par l'irrespect du manuel ne sont pas couverts par la garantie.
Code commande : 50785
