DB-1-4/RDM
Réglage et utilisation
Suivez les indications ci-dessous, en fonction du mode d'utilisation choisi.
Avant de brancher l'appareil, assurez-vous toujours que la tension d'alimentation correspond bien à
celle du produit. N'essayez pas d'utiliser un produit fonctionnant en 120 V sur une alimentation de 230 V,
ou inversement.
Connectez l'appareil à la source d'alimentation.
Modes de contrôle
Plusieurs DB (contrôle DMX)
01) Fixez le répartiteur à un rack de 19 pouces.
02) Utilisez un câble XLR à 3 ou 5 broches pour connecter le DB-1-4/RDM et d'autres appareils.
03) Connectez la prise d'entrée de la première unité à une console de contrôle de l'éclairage.
04) Reliez les appareils conformément au schéma 3. Avec un câble DMX, raccordez la prise DMX
THROUGH de la première unité à l'entrée de la deuxième unité. Recommencez pour raccorder la
seconde, la troisième et la quatrième unité.
05) Connectez les projecteurs aux sorties DMX de l'unité.
06) Alimentation électrique : branchez le cordon d'alimentation secteur des appareils sur une prise
secteur adéquate, en commençant par le premier appareil. N'alimentez pas le système avant de
l'avoir correctement configuré et connecté.
Configuration DMX de plusieurs DB
Remarque : reliez tous les câbles avant de connecter à l'alimentation électrique
Code commande : 50785
7

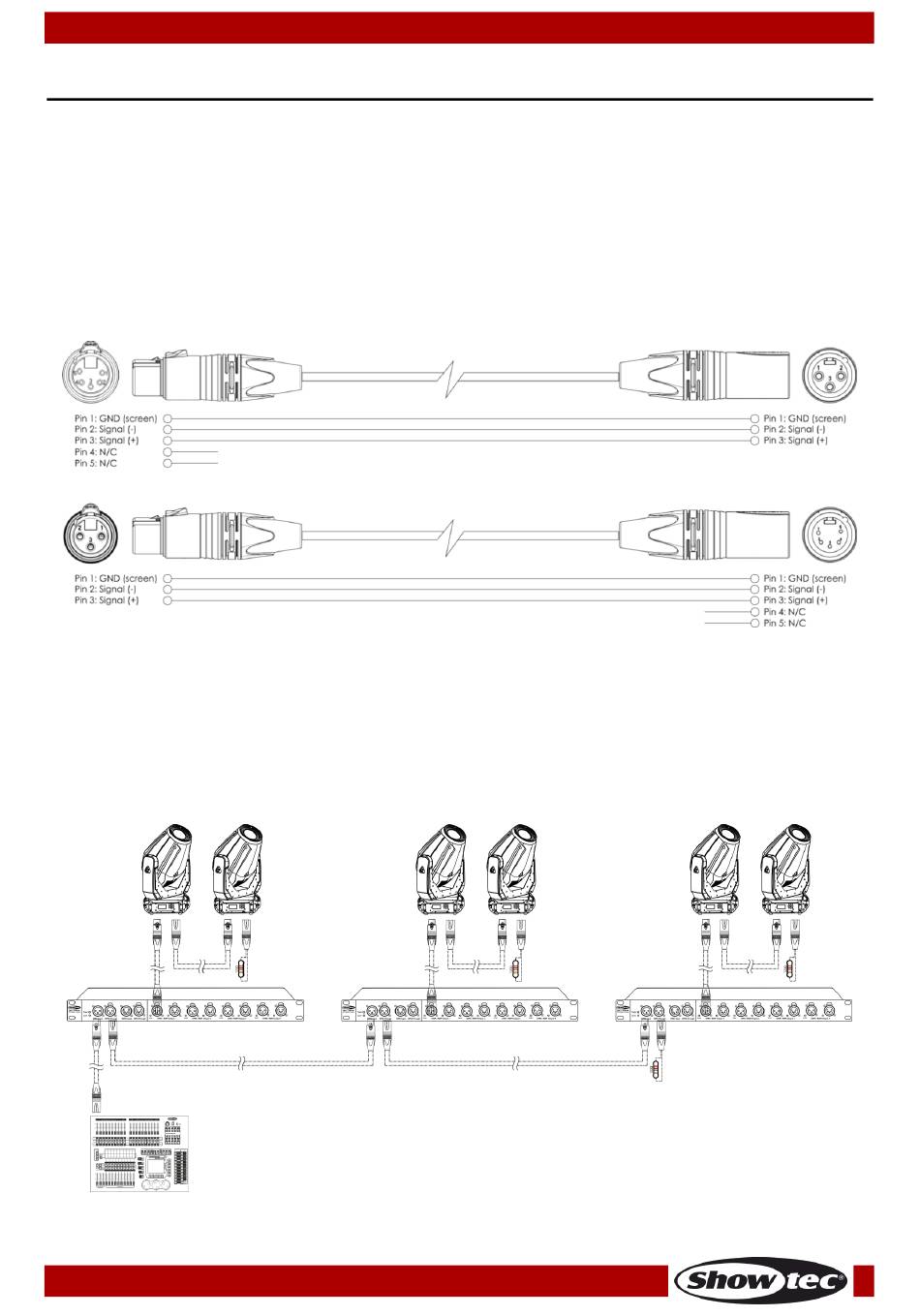

Schéma 3
