6.0 Listes de pièces et schémas

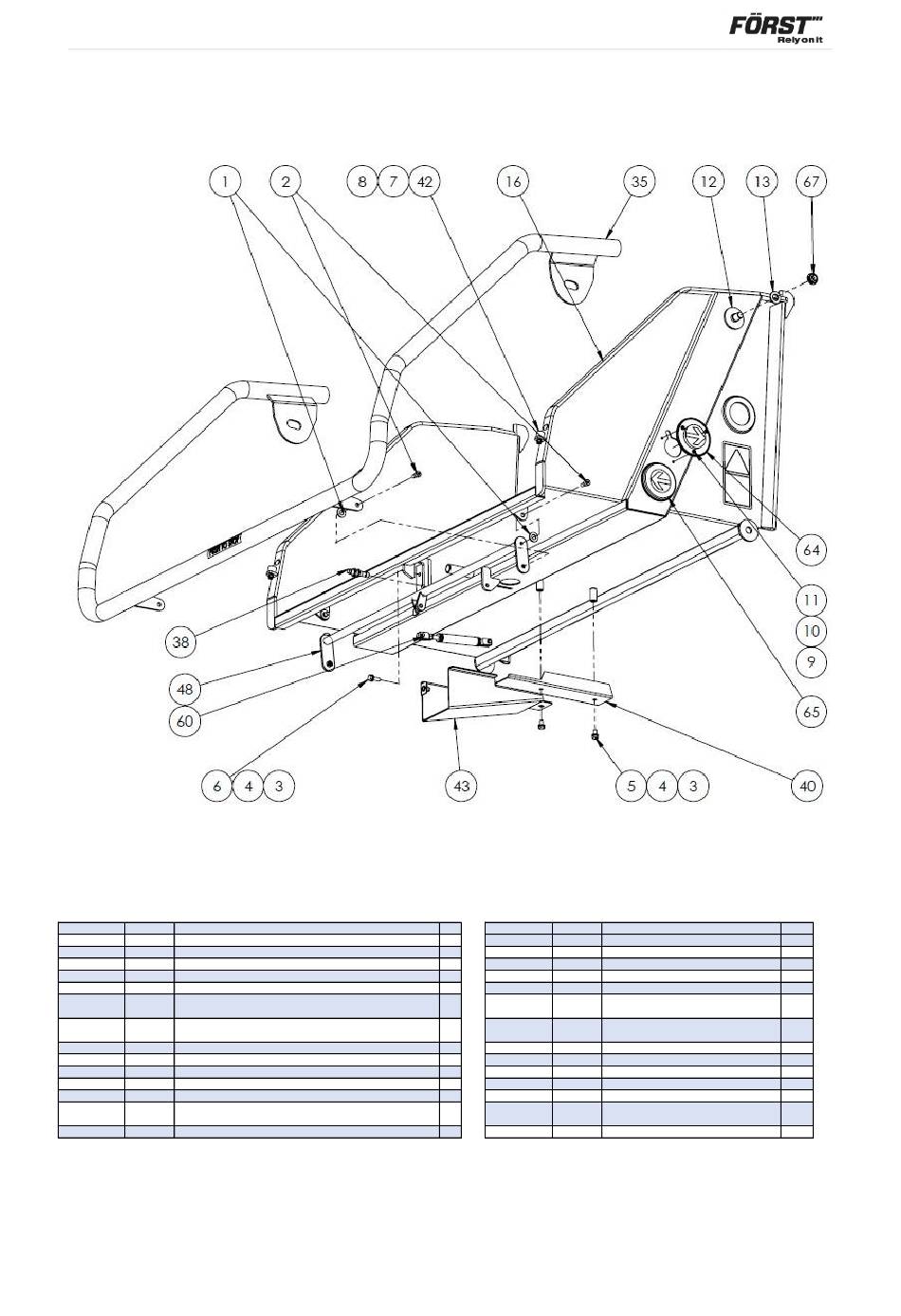

6.1 Plateau et barre d'arrêt
Elément No
Pièce No
Description
1
12-03-083 Gaine de câble
2
12-03-104 Ens. protection mécanique déclenchement
3
12-05-050 Écrou de sécurité
4
12-10-071 Jeu capteur de proximité inductif
5
12-10-090 Tampon 15 x 20 M6
Ensemble capteur tactile Captron - (bouton orange de marche
6
12-10-380
arrière <)
Ensemble capteur tactile Captron - (bouton vert de marche
7
12-10-383
avant >)
8
12-10-399 Boulon à épaulement M8 x 8
9
12-12-101 Pozi M4 x 20
10
12-12-401 Vis à tête hex M8 x 25 Lg 8.8
11
12-12-404 Vis à tête hex M8 x 16 Lg 8.8
12
12-13-015 Ecrou nyloc M6 ISO 7040
13
12-14-002 Rondelle Nylon M16 extra large OD 56 x épais. 5 ISO 7094
14
12-14-005 Rondelle M16 ISO 7089
Qtt
Elément No
Pièce No
Description
1
15
12-14-013 Rondelle M8 ISO 7089
1
16
12-14-014 Rondelle élastique M8 DIN 128
2
17
12-14-017 Rondelle M6 ISO 7089
1
18
12-14-020 Rondelle M4
2
19
12-14-021 Rondelle élastique M4
2
20
12-22-001 Loctite 222
2
21
12-26-002 Composants rotatifs
4
22
12-26-048 Appuyer pour arrêter
12
23
12-A-061
Ressort de barre d'arrêt
1
24
14-19-029 Ens. plateau trémie capteur
2
25
14-19-090 Barre d'arrêt 8" - À charnière
2
26
14-19-091 Barre d'entraînement 8"
2
27
24-05-011 Collier de barre d'arrêt
2
28
31-14-001 Rondelle normale en nylon M12
Qtt
3
3
2
12
12
1
2
1
1
1
1
1
2
4
Page 37
