5.7 Aiguisage de la lame
Pour des performances optimum, les lames doivent être bien aiguisées. La
dimension minimale de sécurité de la lame après aiguisage est indiquée ci-dessous.
Marquage également sur la lame. Après l'aiguisage, le jeu de la lame doit être à
nouveau réglé en utilisant une cale. Il existe des cales d'épaisseur 0,5, 1, 1,5, 2 et
2,5 mm sous les numéros de référence 14-03-042-05, -10, -15, -20 et -25. On ne
doit jamais installer plus d'une cale sous chaque lame à un moment donné. Un jeu
de 3mm doit être réglé depuis l'extrémité de la lame intérieure jusqu'à l'enclume
après aiguisement en plaçant une cale appropriée sous la lame (voir aussi
l'ensemble volant). L'extrémité de la lame extérieure est automatiquement réglée
car l'enclume est réglée suivant un angle donné par rapport à la lame. Avec 3mm à
l'extrémité intérieure de lame, l'extrémité extérieure de lame doit être à 5mm de
l'enclume comme indiqué ci-dessous.
Les lames ne doivent pas être utilisées au-delà du repère d'usure. Le non-respect de
cet avertissement peut entraîner des dommages sur la machine ainsi que des
blessures graves, voire mortelles.
Toutes les fixations de lame doivent être remplacées chaque fois qu'on
remplace les lames et doivent être serrées au couple de 310 Nm
NE LUBRIFIEZ PAS les boulons lors de leur pose.

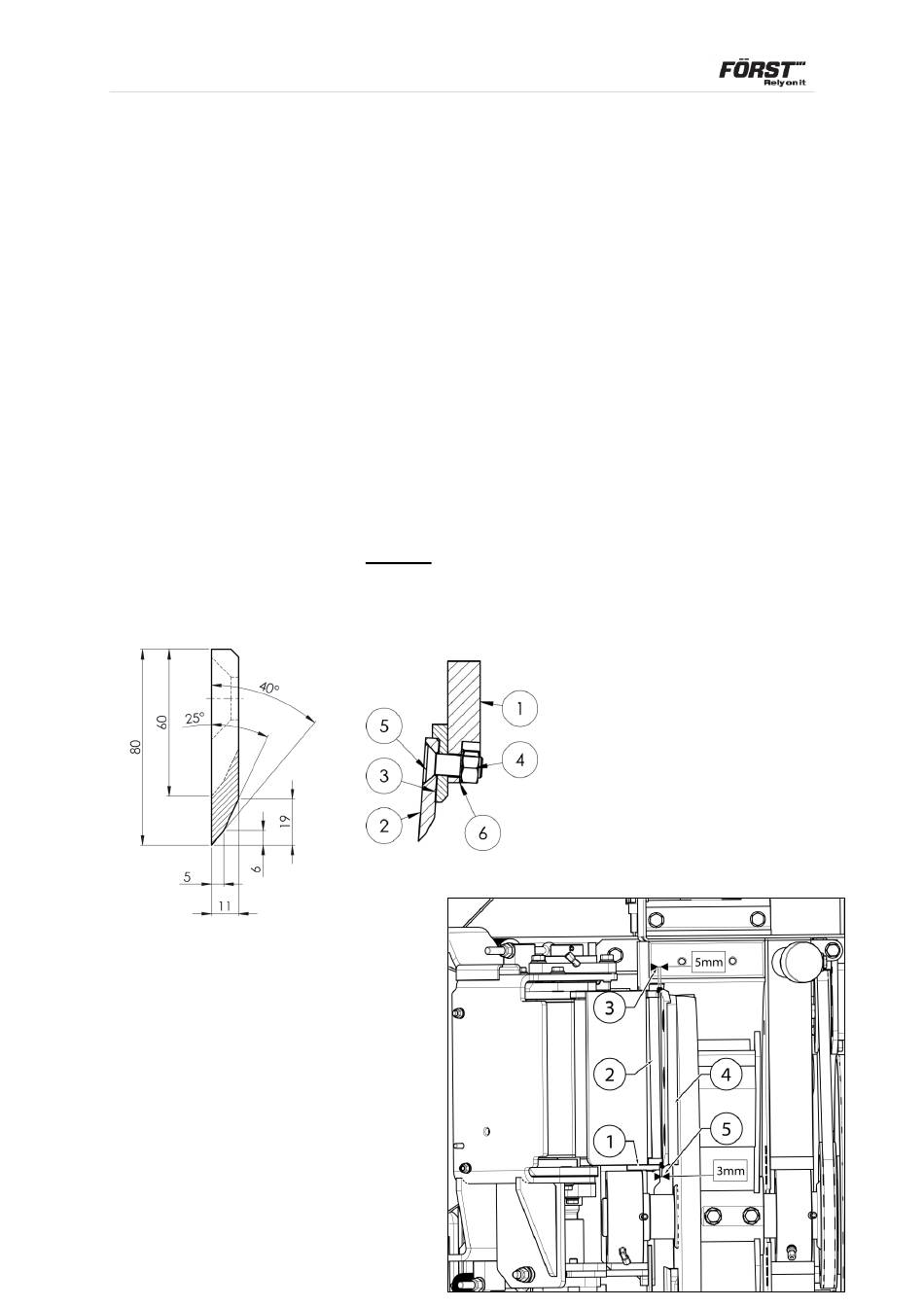

Limite d'aiguisement de lame
80 mm à 60 mm
1. Enclume latérale
2. Enclume
3. Jeu de lames extérieur
4. Lame de volant
5. Jeu de lames intérieur
1. Volant
2. Lame de volant
3. Cale de lame
4. Écrou hexagonal M16 x
10,9
5. Boulon de lame
6. Rondelle de freinage
striée M16
