13.21 Fonction remplissage tuyauterie

Variante de pompe
CME
CRE, CRIE, CRNE,

SPKE, MTRE

Cette fonction est généralement utilisée dans les
applications de surpression et permet un démarrage
en douceur des installations avec, par exemple, des
tuyauteries vides.
Le démarrage se déroule en deux phases. Voir fig.
55.
1. Phase de remplissage.
La tuyauterie se remplit lentement d'eau.
Lorsque le capteur de pression de l'installation
détecte que la tuyauterie est remplie, la deu-
xième phase commence.
2. Phase de montée en pression.
La pression de l'installation augmente jusqu'à
atteindre le point de consigne. La montée en
pression se déroule sur un temps de montée en
pression. Si le point de consigne n'est pas atteint
au bout du délai imparti, un avertissement ou une
alarme s'affiche et les pompes s'arrêtent simulta-
nément.
1. Phase de
remplissage
(fonctionne-
Pression
ment à courbe
constante).
Point de consigne
Pression de remplis-
sage
Valeur réelle
Temps de rem-
plissage
Temps de remplissage
maximum

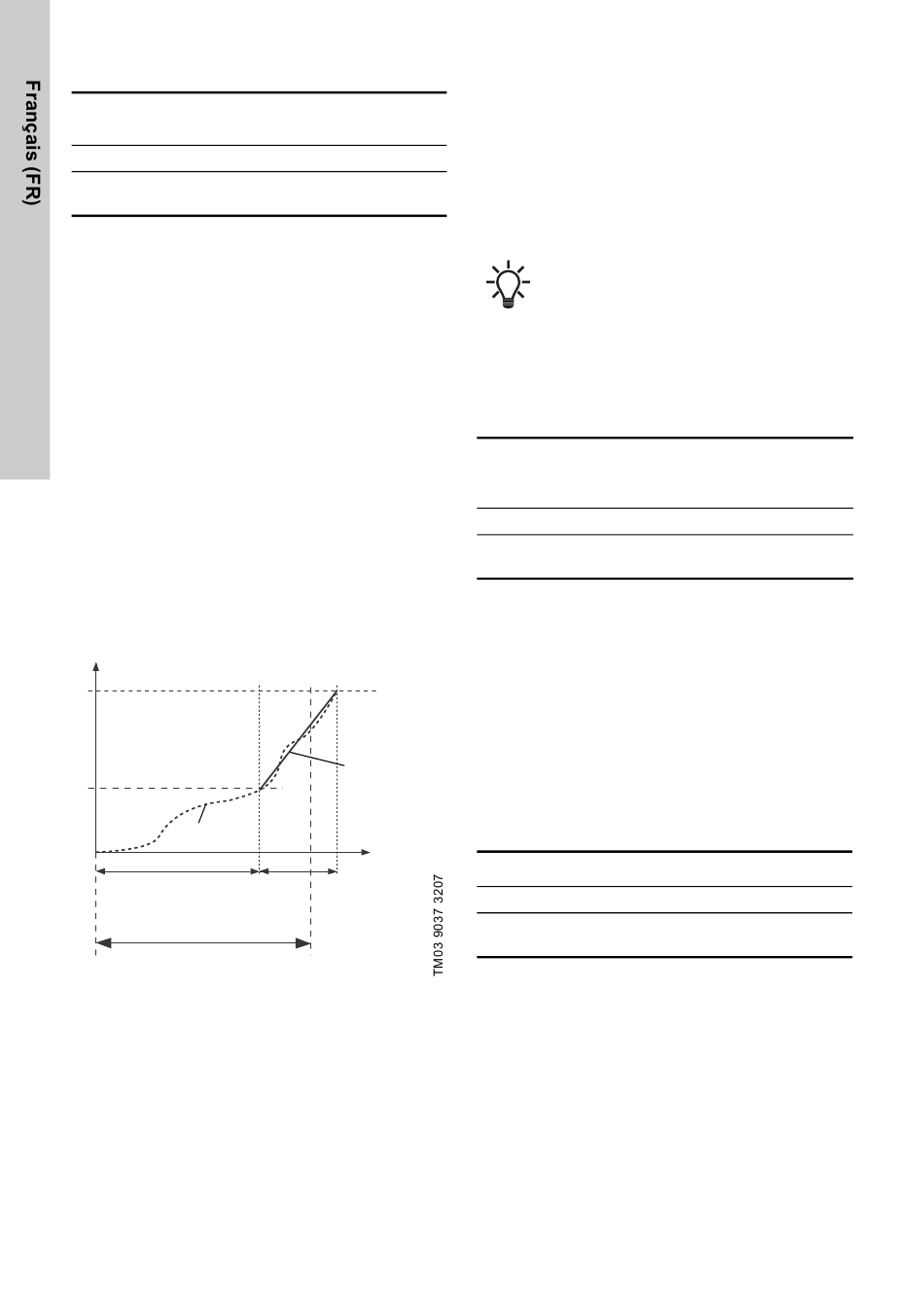

Fig. 55 Phases de remplissage et de montée en
pression
Plage de réglage
• "Vitesse de remplissage".
Vitesse fixe de la pompe au cours de la phase de
remplissage.
• "Pression de remplissage".
Pression que la pompe doit atteindre au cours du
temps de remplissage imparti.
• "Tps de remplissage maxi".
Temps au cours duquel la pompe doit atteindre la
pression de remplissage.
48
Fonction remplissage
tuyauterie
●
●
2. Phase de montée
en pression (fonc-
tionnement à pres-
sion constante)
Rampe
d'accéléra-
tion
jusqu'au
point de
consigne
Temps
Temps de
[sec]
montée en
pression
• Temps de réaction max..
Réaction de la pompe si le temps de remplissage
imparti est dépassé :
– avertissement
– alarme (la pompe s'arrête).
• Durée montée en pression.
Temps d'accélération entre le moment où la pres-
sion de remplissage a été atteinte jusqu'au point
de consigne sélectionné.
Lorsque vous activez cette fonction, elle
démarre toujours lorsque la pompe était
en mode de fonctionnement "Arrêt" et
passe en fonctionnement "Normal".
Réglage par défaut
Voir paragraphe 24. Réglages par
13.22 "Débitmètre à impulsion"
(Config. débitmètre à impulsion)
Variante de pompe
CME
CRE, CRIE, CRNE,
SPKE, MTRE
Un débitmètre à impulsion externe peut être
connecté à l'une des entrées digitales de façon à
enregistrer les débits réels et cumulés. Sur cette
base, l'énergie spécifique peut également être calcu-
lée.
Pour activer un débitmètre à impulsion, régler l'une
des fonctions de l'entrée digitale sur Débit cumulé et
définir le volume pompé par impulsion. Voir para-
graphe 13.9 Entrées digitales.
Réglage par défaut
Voir paragraphe 24. Réglages par

13.23 Rampes

Variante de pompe
CME
CRE, CRIE, CRNE,
SPKE, MTRE
Les rampes déterminent la vitesse d'accélération et
de décélération de la pompe, pendant le démar-
rage/l'arrêt ou pendant les changements du point de
consigne.
Vous pouvez régler :
• la durée de l'accélération, 0,1 à 300 s
• la durée de la décélération, 0,1 à 300 s.
Ces durées s'appliquent à l'accélération comprise
entre 0 tr/min et la vitesse maximum (fixe) et la
décélération comprise entre la vitesse maximum
(fixe) et 0 tr/min.
défaut.
"Débitmètre à impulsion"
(Config. débitmètre à
impulsion)
●
●
défaut.
Rampes
●
●
