ZONEMIX 6 –
Diagrama de inicio rápido

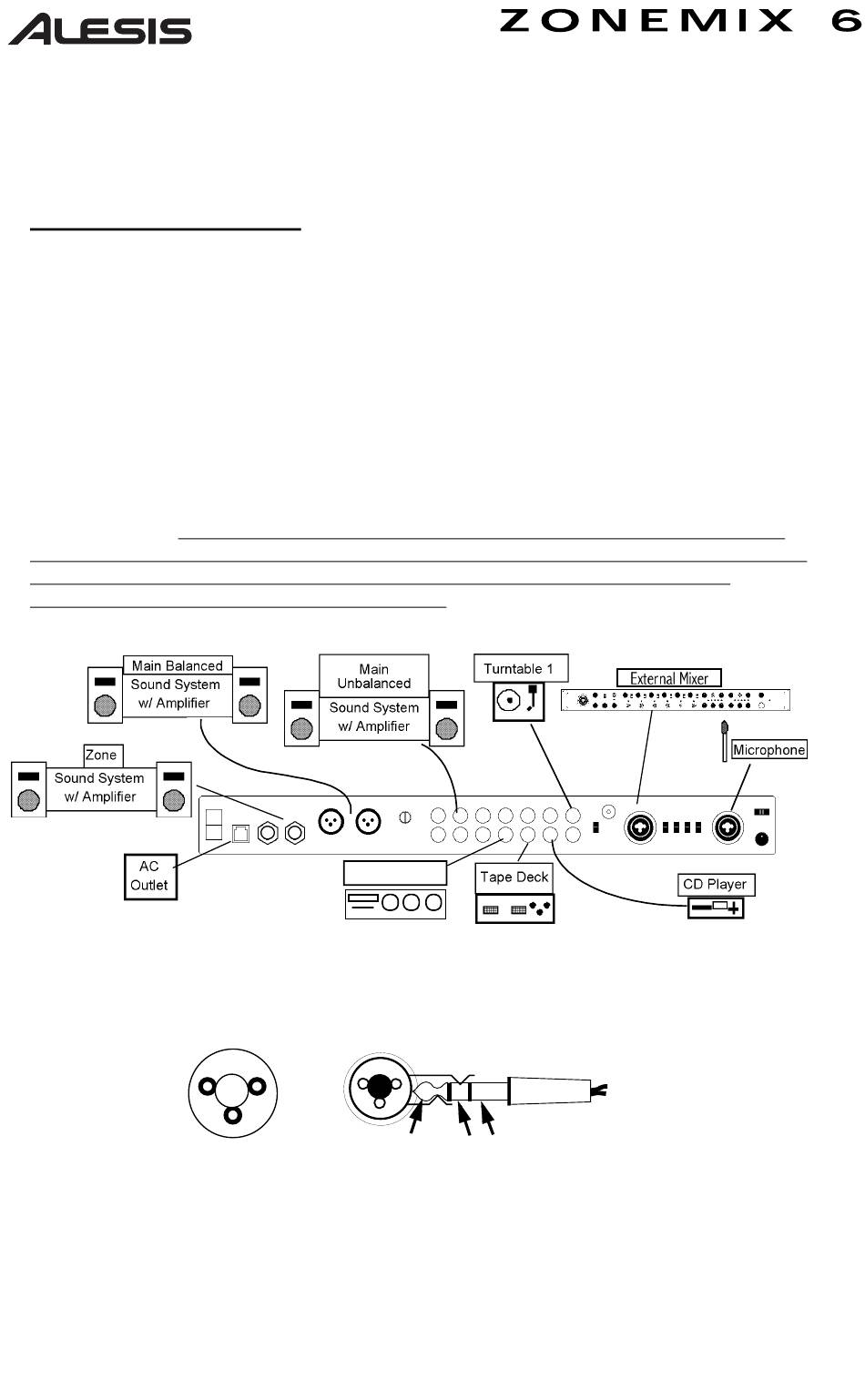

Existen multitud de instalaciones posibles para el ZoneMix 6 y el siguiente diagrama representa
solamente una de dichas posibilidades: En primer lugar, estudie el diagrama y, a continuación,
siga los siguientes pasos para realizar la conexión:
1. Antes de hacer ninguna conexión, asegúrese de que todos los valores de ganancias están
en posición "cero" y de que todos los dispositivos están apagados.
2. Conecte todas las fuentes de entrada.
3. Conecte las salidas del estéreo a los amplificadores de alimentación y/o receptores de
audio como, por ejemplo, unidades de cinta magnética.
4. Enchufe su mezclador al suministro de corriente alterna. Ahora está listo para encenderlo
todo.
IMPORTANTE: Encienda siempre primero las fuentes de entrada de audio como giradiscos o
reproductores de CD, a continuación, su mezclador y, finalmente, cualquier amplificador. Cuando
lo apague, realice siempre esta operación al revés apagando los amplificadores, luego su
mezclador y, finalmente, los dispositivos de entrada.
Cableado adecuado conectores Neutrik™ "Combo" - Esto permitirá el uso de conectores ¼"
o XLR, dependiendo de la posición del interruptor. Debería hacer las conexiones de acuerdo con
los detalles del siguiente diagrama:
MODO:
Estéreo de línea:
Mono de línea:
Micrófono balanceado:
Micrófono no balanceado:
MANUAL DE INICIO RÁPIDO DEL USUARIO
(ESPAÑOL)
2 1
3
6-Channel Stereo Analog Line Mixer with Two Independent Zone Outputs
TUNER
punta
malla
anillo
+ -
gnd
2 3 1
POSICIÓN
1 = tierra, 2 = izquierda, 3 = derecha
1 = tierra, 2 = señal, 3 = tierra
1 = tierra, 2 = "+", 3 = "-"
1 = tierra, 2 = señal, 3 = tierra
