Instructions d'emploi EXTRAmatic 9040
3 Description de produit
|
3.2 EXTRAmatic arrière
3.2 EXTRAmatic arrière
2
1
12

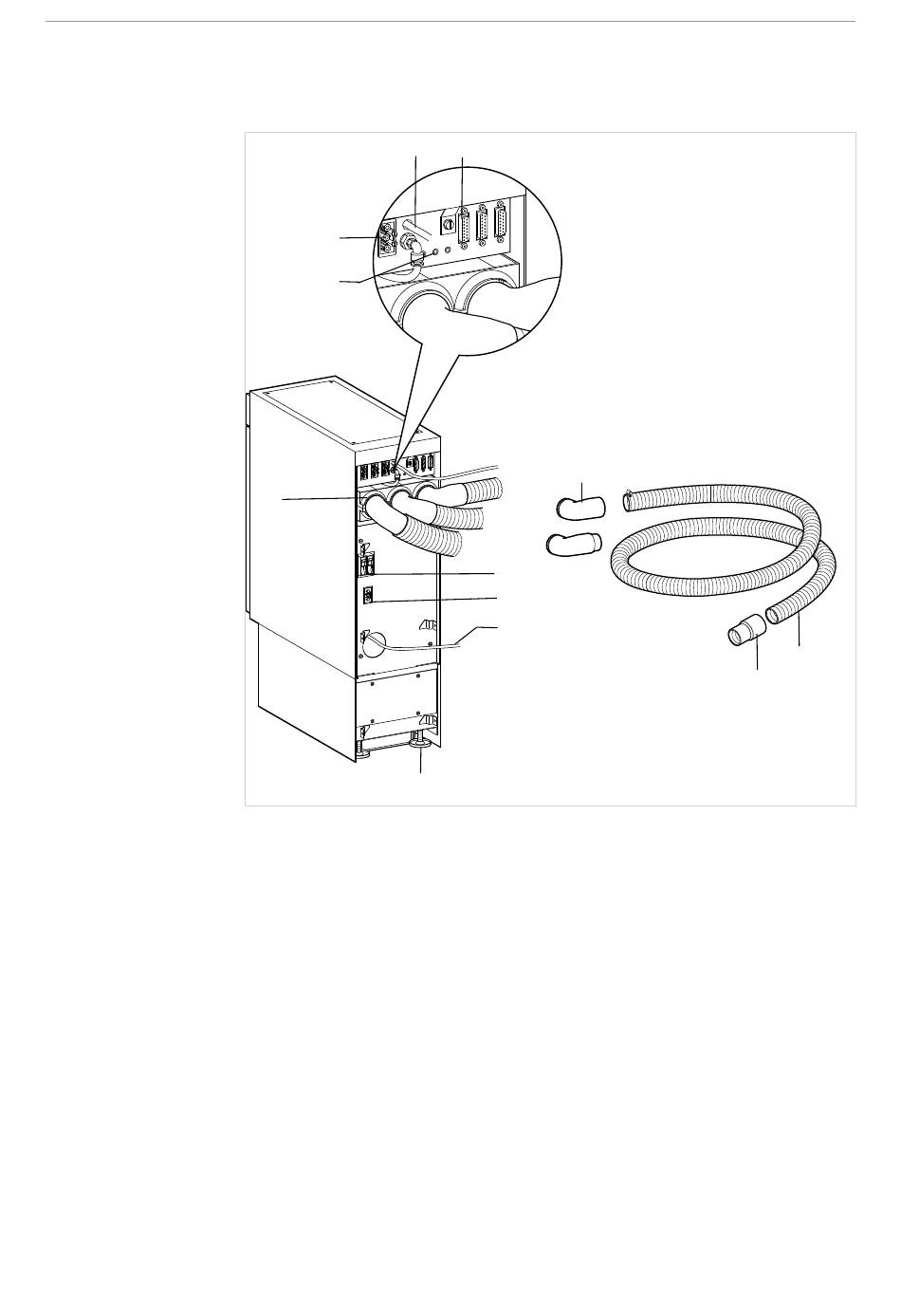

EXTRAmatic vue arrière
① Raccordement conduite de comman‐
de
② Raccordement conduite de raccord
③ Raccord air comprimé
④ Raccordement écran de commande
externe
⑤ Arc de raccordement
⑥ Tuyau d'aspiration Ø 50 mm
3
4
5
11
10
9
8
⑦ Manchon (réduction Ø 50/42 mm)
⑧ Coulisseau de réglage de niveau
⑨ Câble de raccordement (100 - 120 V)
⑩ Raccordement câble d'alimentation
⑪ Coupe-circuit automatique
⑫ Raccordement tuyau d'aspiration
14/60
7
Japon, USA
(230 V)
6
