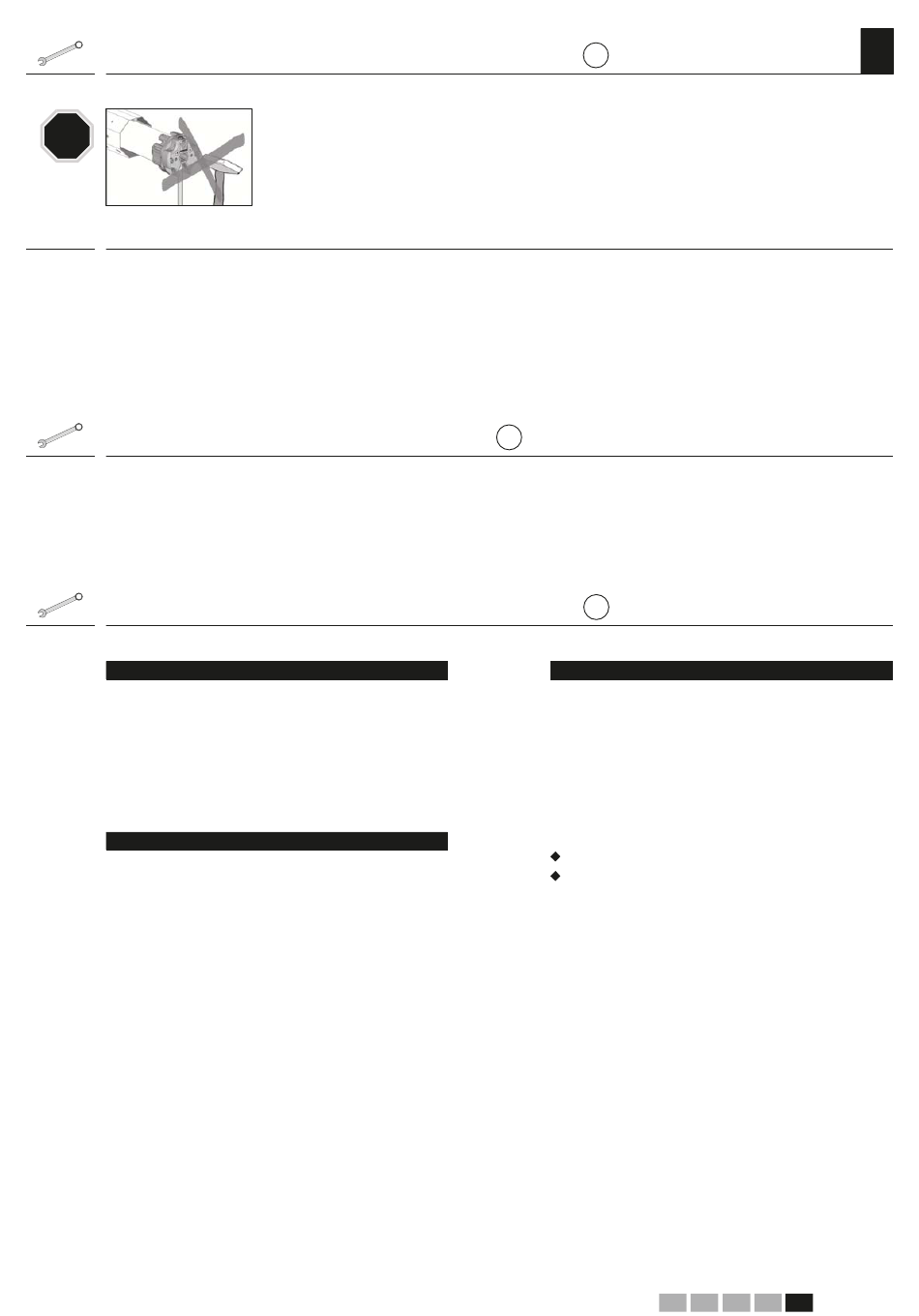

Buismotor in de wikkelas schuiven (Afbeelding
STOP
1. Schuif eerst de meenemer (8) in de wikkelas (5).
BELANGRIJK
Bij wikkelassen met een groef aan de binnenzijde moet de motor (9)
voldoende speling hebben.
De walscapsules plaatsen (Afbeelding
Schuif eerst de walscapsules (4) in de wikkelas (5) en plaats
1.
vervolgens het kogellager (2) op de aspen (3).
Montage van de motor in de lagers (Afbeelding
1.
Aandrijvingslager (13) - als kliklager
Druk de kop van de aandrijving (12) iets in het aandrijvingslager
(13), tot deze vastklikt.
OPMERKING
De stelschroeven (11) moeten toegankelijk zijn.
De buismotoren kunnen in 4 posities in het kliklager (13) ingebouwd
worden. Door de borgklemmen (14) te spreiden kunnen de motoren
weer uit het kliklager (13) verwijderd worden.
Aandrijvingslager (13) - alle andere lagertypes
Plaats de kop van de aandrijving (12) op het corresponderend aan-
drijvingslager en borg deze correct, b.v. met een borgpen.
Sla de motor (9) nooit met geweld
in de wikkelas (5).
Dat leidt tot vernieling.
)
5
2. Druk vervolgens de wikkelas (5) compleet op de adapter (10).
BELANGRIJK
Let erop dat de adapter (10) tijdens de montage niet van de limitring
(18) op de kop van de aandrijving (12) glijdt, anders leidt dit tot
storingen, zie bladzijde 12.
)
5
)
6
2.
Tegenlager (1)
Plaats het andere uiteinde van de wikkelas (5) met het kogel-
lager (2) in het tegenlager (1).
Indien een ander aandrijvingslager gebruikt wordt dan het Rade-
macher kliklager, moet nu evt. de aandrijving met een tweede
borgpen geborgd worden.
3. Corrigeer kleine onnauwkeurigheden door het inschuiven of
uittrekken van de walscapsules (4).
BELANGRIJK
Borg de walscapsules (4) tot slot met een schroef.
De walscapsules (4) moeten ten minste 2/3 in de wikkelas (5)
steken.
