6.
Desserrez 2 vis, retirez le couvercle du boîtier de connexions.
7.
Retirer le disque défonçable requis du boîtier de connexions.
!
NOTE : Il faut retirer uniquement le disque défonçable nécessaire
pour faire passer le câble d'alimentation, en tenant compte de
l'endroit où l'appareil de chauffage sera monté et de l'emplacement
du câble d'alimentation sur le mur.
8.
Accrocher l'appareil à l'extrémité à crochets du support mural.
9.
Connectez l'alimentation les fils aux fils dans l'unité - noir (L1) et
blanc (L2). Le fil de terre doit être fixé au fil vert prévu à l'intérieur
de l'appareil.
AVERTISSEMENT : Les procédures de câblage et les connexions
doivent être conformes aux codes de l'électricité local et national.
10. Replacer le couvercle du compartiment de câblage et les
remplacer par les deux vis.
11. Faire basculer l'appareil vers le haut afin de fixer le côté opposé
de l'appareil au support mural, puis remettre les vis retirées
précédemment.
12. Remplacez la boîte de grill.
AVERTISSEMENT : POUR PRÉVENIR LE RISQUE D'INCENDIE
ET DE BLESSURES, NE PAS FAIRE FONCTIONNER
L'APPAREIL DE CHAUFFAGE TANT QU'IL N'A PAS ÉTÉ
COMPLÈTEMENT ASSEMBLÉ.

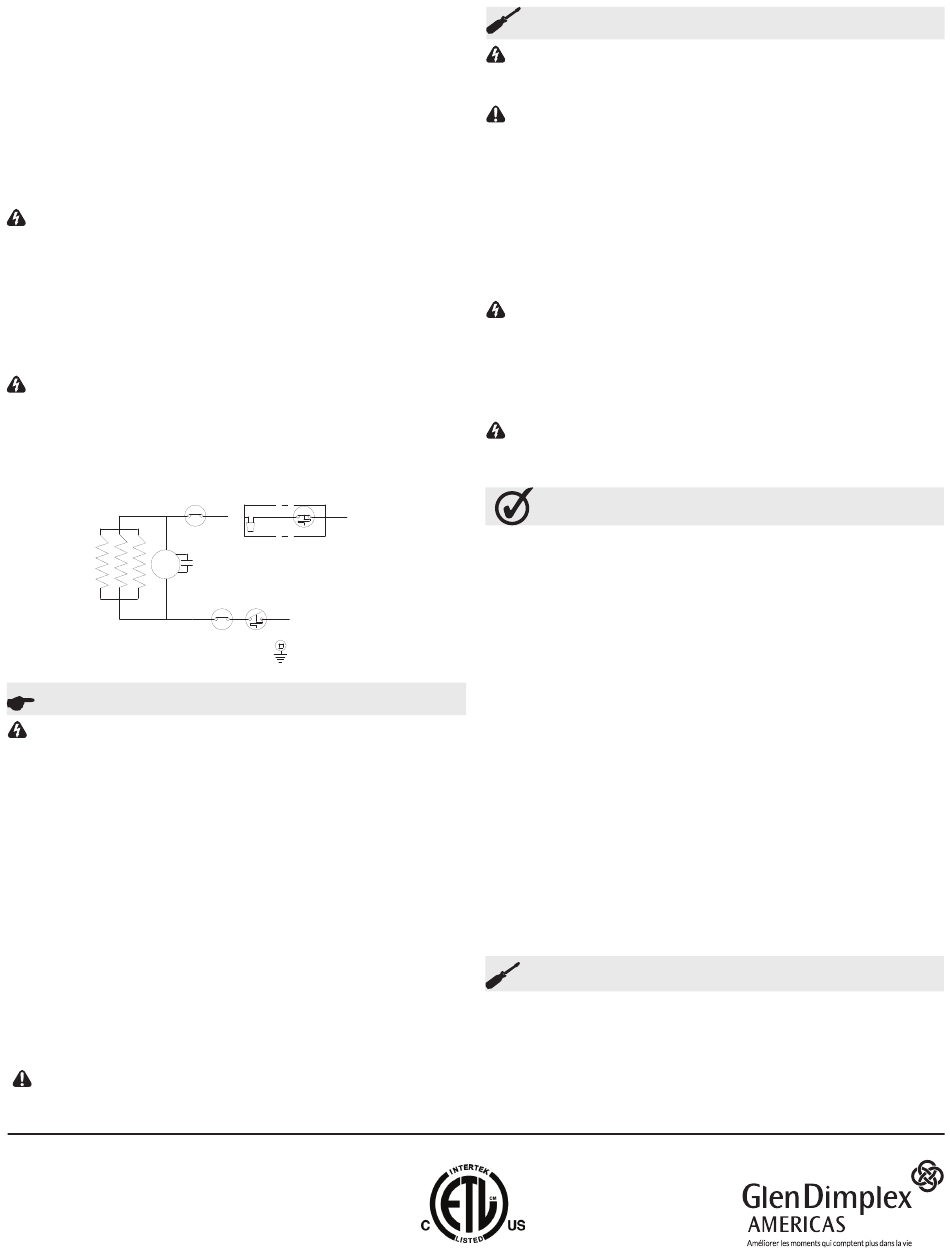

Schémas de câblage
Coupe-circuit
M
Instructions d'utilisation
AVERTISSEMENT : Ce radiateur électrique doit être installé
correctement avant son utilisation.
1.
Avant la mise en marche, enlevez toute la poussière liée à la
construction de l'intérieur et de l'extérieur du radiateur (plâtre,
sciure, etc.).
2.
Réglez le thermostat avec un mince tournevis à tête plate.
L'appareil est contrôlé par un thermostat électrique mural ou
un thermostat unipolaire ou un thermostat basse tension par un
relais, voire le schéma de câblage.
Les radiateurs Dimplex ont été conçus et testés pour un
fonctionnement sans problèmes. Tous les radiateurs Dimplex sont
munis d'un coupe-circuit thermique intégré afin de prévenir les
surchauffes. Il est très important que l'air circule librement à travers
le radiateur pour assurer son fonctionnement optimal. Lorsque la
circulation d'air est entravée, le dispositif de protection de surcharge
thermique peut entraîner l'arrêt et la mise en marche cycliques du
radiateur. Un radiateur qui fonctionne de façon cyclique ne pourra
réchauffer la pièce de façon adéquate.
MISE EN GARDE :
Évitez tout contact direct entre le radiateur
et le papier, le tissu ou les meubles.
1-888-346-7539 | www.dimplex.com
Dans le cadre de notre politique d'amélioration
continue de nos produits, nous nous réservons le
droit de modifier les spécifications sans préavis.
© 2019 Glen Dimplex Americas
Thermostat mur
L1
L1
OPTION (Non inclus)
Thermostat
L2
Coupe-circuit
G
Instructions pour l'entretien
AVERTISSEMENT : Toujours couper l'alimentation électrique de
l'appareil à l'aide du disjoncteur dans le panneau électrique avant
d'effectuer toute tâche d'entretien ou de réparation.
MISE EN GARDE : Laisser à l'élément et au boîtier suffisamment
de temps pour refroidir avant de procéder à l'entretien de l'appareil
de chauffage.
Il est recommandé d'inspecter l'appareil de chauffage régulièrement
pour vérifier que le filtre à air et les grilles de sortie d'air sont propres,
et ce, afin d'assurer un rendement optimal. Nettoyer la boîte grillagée
à l'aide d'un aspirateur, ou le laver dans de l'eau tiède savonneuse et
le laisser sécher complètement avant de le réinstaller.
Une fois le nettoyage terminé, remettre le filtre et la grille en place,
puis rétablir le courant.
AVERTISSEMENT : Pour prévenir le risque d'incendie et de
blessures, ne pas faire fonctionner l'appareil de chauffage tant
qu'il n'a pas été complètement assemblé.
Au moins une fois l'an, inspecter l'état des branchements électriques
pour assurer la bonne conduction électrique et un fonctionnement
optimal.
AVERTISSEMENT : L'utilisateur peut effectuer le nettoyage
SEULEMENT. Toute autre tâche d'entretien doit être confiée
à une personne qualifiée.
Garantie
Le fabricant offre une garantie d'un an à compter de la date d'achat pour
tout vice de matériaux ou de fabrication de l'appareil de chauffage et de ses
composants. Dans le but de satisfaire à toute demande liée à la garantie,
le fabricant réparera ou remplacera sans frais, en usine ou chez le client,
à sa discrétion, toute pièce qu'il jugera défectueuse.
Les frais de transport et d'expédition liés à la réparation ou au
remplacement n'incombent pas au fabricant, à l'exception des frais
spécifiquement couverts par la garantie. Le mauvais usage ou la
réparation de l'appareil par une personne autre qu'un membre du
personnel autorisé par le fabricant sans l'autorisation écrite de ce dernier
annulera la présente garantie.
La présente garantie remplace toute autre garantie ou condition,
explicite ou tacite, y compris, sans toutefois s'y limiter, les garanties de
qualité marchande ou de convenance à un usage particulier. De plus, la
garantie constitue le seul recours de l'acheteur et la seule responsabilité
du fabricant en ce qui concerne la vente de l'appareil, que ce soit pour
une rupture de contrat, la rupture d'une condition fondamentale, une
négligence ou toute autre raison.
Le fabricant ne peut être tenu responsable de dommages particuliers,
indirects ou consécutifs ni de dommages résultant du retrait ou du
remplacement d'un appareil de chauffage faisant l'objet d'une réclamation
sous garantie sans l'autorisation du fabricant.
Cette garantie peut être transférée par l'acheteur initial du produit. Toute
réclamation au titre de la présente garantie devra être soumise par
écrit au directeur du service à la clientèle à : Glen Dimplex Americas,
1367 Industrial Road, Cambridge, Ontario, N3H 4W3, Canada.
Pièces de rechange
Coupe-circuit . . . . . . . . . . . . . . . . . . . . . . . . . . . . RCH-CUTOUT-RP
Pales du ventilateur . . . . . . . . . . . . . . . . . . . . . . . . . . . RCH-FAN-RP
Moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RCH-MOTOR-RP
Boîte grillagée . . . . . . . . . . . . . . . . . . . . . . . . . . . . RCH-COVER-RP
Thermostat . . . . . . . . . . . . . . . . . . . . . . . . RCH-THERMOSTAT-RP
