6.

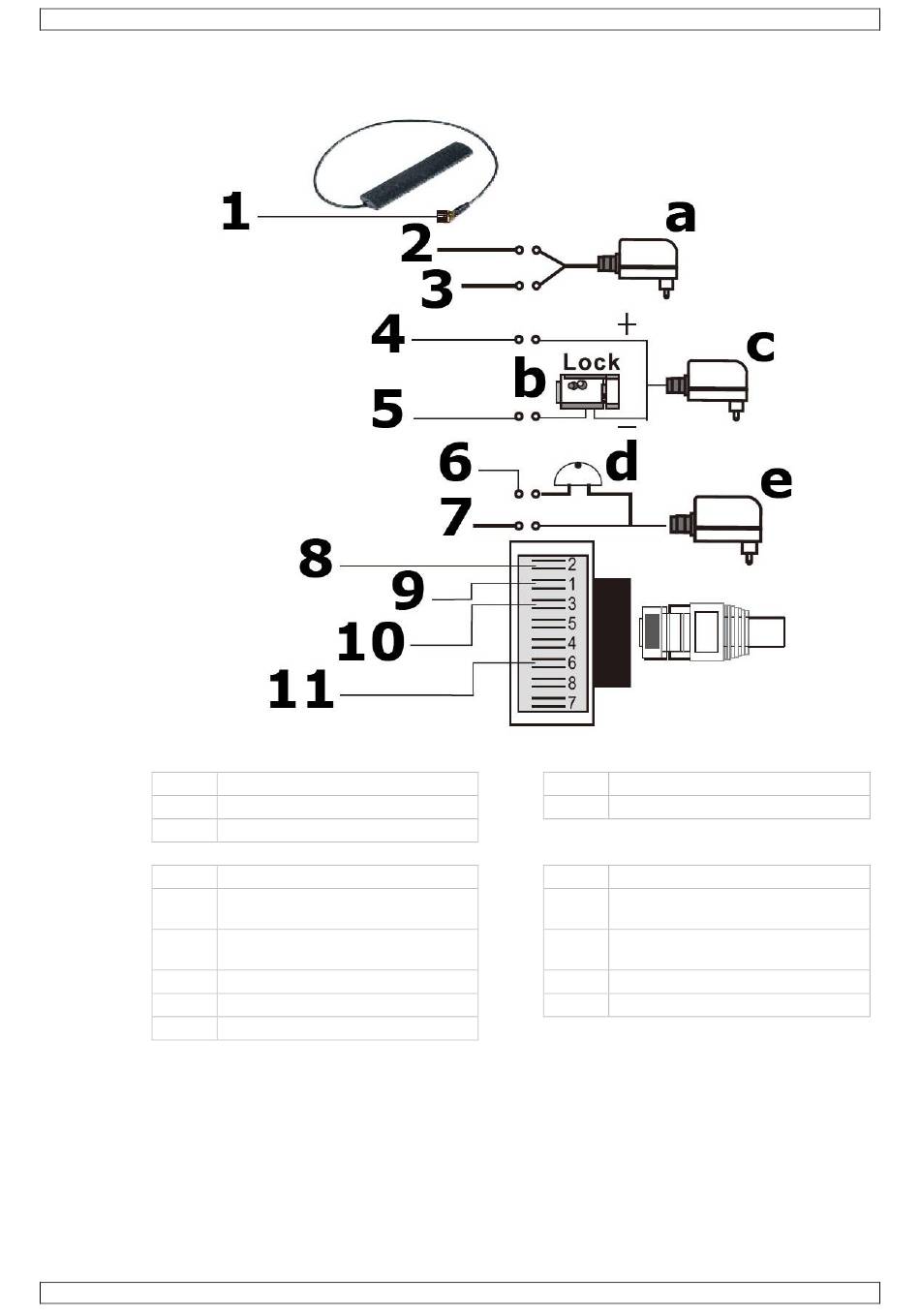

Connexion

a
b
c
1
2
3
4
5
6
V. 02 – 26/06/2020
alimentation pour interphone
serrure
alimentation pour serrure
antenne
entrée d'alimentation DC +12 V
(rouge)
entrée d'alimentation DC -12 V
(noir)
relais de serrure COM (jaune)
relais de serrure NO (pourpre)
relais de sonnette COM (gris)
SCAMSET8N
d
e
7
8
9
10
11
15
sonnette
alimentation pour sonnette
relais de sonnette NO (gris)
RJ45 (orange)
RJ45 (orange + blanc)
RJ45 (vert + blanc)
RJ45 (vert)
