Caractéristiques techniques
Type
Alimentation
Force nominale
Force de verrouillage nominale
Durée de vie
Durée d'enclenchement
Corps
Degré de protection
Classe de température
Résistance au feu
Emission niveau de pression acoustique LpA ≤ 70 dB(A)
Course nominale * / **
Fonctions additionnelles **
* Ajustable avec PLP 1
Vitesses de
courses et forces
Activité normale
EFC fonctionnement rapide =
KA 34: 300** N, 11,8 mm/s =
"-HS" KA 34 12,2 mm/s
(avec une force de traction (1/2 force nominale)
de 16,1 mm/s)
KA 54: 500** N, 11,8 mm/s =
"-HS" KA 54 13,3 mm/s
(avec une force de traction (1/2 force nominale) de 17,2 mm/s)

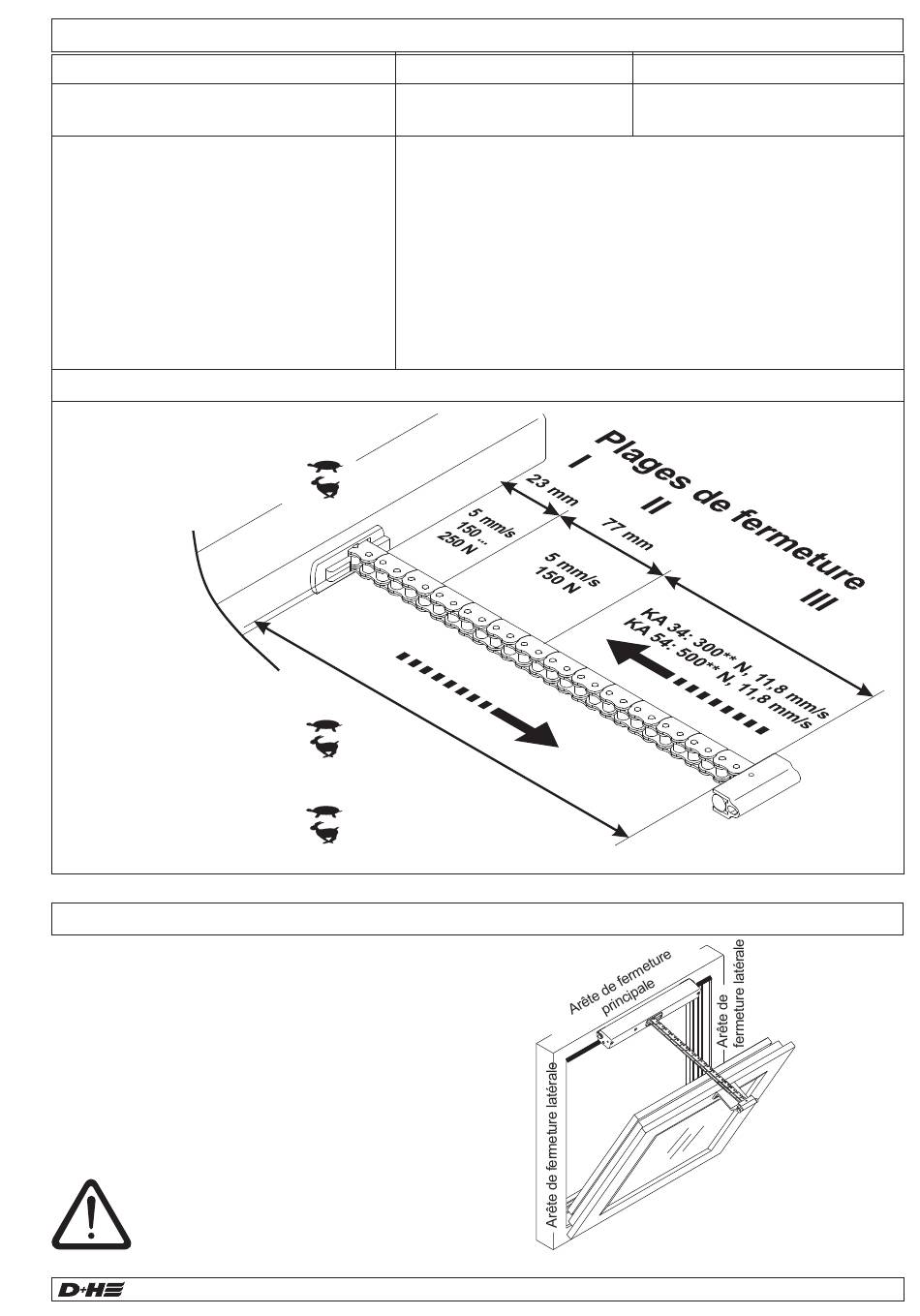

Système anti-coincement
Dans le sens « fermeture », la motorisation est équipée
d'une protection active pour l'arête de fermeture
principale. En cas de surcharge dans les plages de
fermeture 3 et 2, le moteur fonctionne dans le sens «
ouverture » pendant 10 secondes. Ensuite, il reprend la
direction « fermeture ». Si la fermeture se révèle
impossible après 3 tentatives, la motorisation restera
dans cette position. La motorisation est en outre dotée
d'une sécurité passive. La vitesse de fermeture diminue à
5 mm/sec dans les plages de fermeture 2 et 1.
Les forces au niveau des arêtes de
fermeture latérales peuvent être nettement
plus élevées. Risque d'écrasement des
doigts dans la zone accessible par les mains.
99.823.88 2.8/05/18
KA 34
24 V DC / ±15 % / 1,0 A
300 N
2000 N
>20 000 courses doubles
30 % (Manoeuvres de 10 min.)
Aluminium, thermolaqué (~RAL 9006)
IP 32
(En relation avec des éléments bouchon (fournis avec les kits deconsole))
-5 ... +75 °C
30 min. / 300 °C
Cf. plaquette signalétique
Système anti-coincement activé (3 courses de répétition);
Relâchement de la contrainte sur les joints activé
** Programmable avec PLP 1 et SCS
=
=
=
Français
KA 54
24 V DC / ±15 % / 1,4 A
500 N
** + env. 20 % de réserve
de coupure (en peu de temps)
KA 34 / KA 54
