Impianti solari

Se si utilizza un impianto solare, secondo la norma
EN 1648 tra l'impianto solare e il riscaldamento de-
ve essere sempre collegata una batteria (con regolatore di
carica) oppure un regolatore di tensione (tensione in uscita
11 V – 15 V; oscillazione della tensione alternata < 1,2 Vpp).
In caso contrario, la centralina elettronica del riscaldamento
può danneggiarsi a causa di un'alimentazione di tensione
irregolare dall'impianto solare.
– Nello scollegare la batteria, staccare sempre prima il regola-
tore di carica dalla batteria.
– Nel collegare la batteria, collegare sempre il regolatore di
carica alla batteria per ultimo.
Non sussiste alcun diritto di garanzia per centraline elet-
troniche del riscaldamento danneggiate a causa di un'a-
limentazione di tensione irregolare dall'impianto solare.

Fusibili

Una carica elettrostatica può causare la distruzione del-
la centralina elettronica. Prima di toccare la centralina
elettronica, creare il collegamento equipotenziale!
Fusibile 12 V
Prima di aprire il coperchio di collegamento, scollegare
l'apparecchio dall'alimentazione di tensione a 12 V su
tutti i poli.

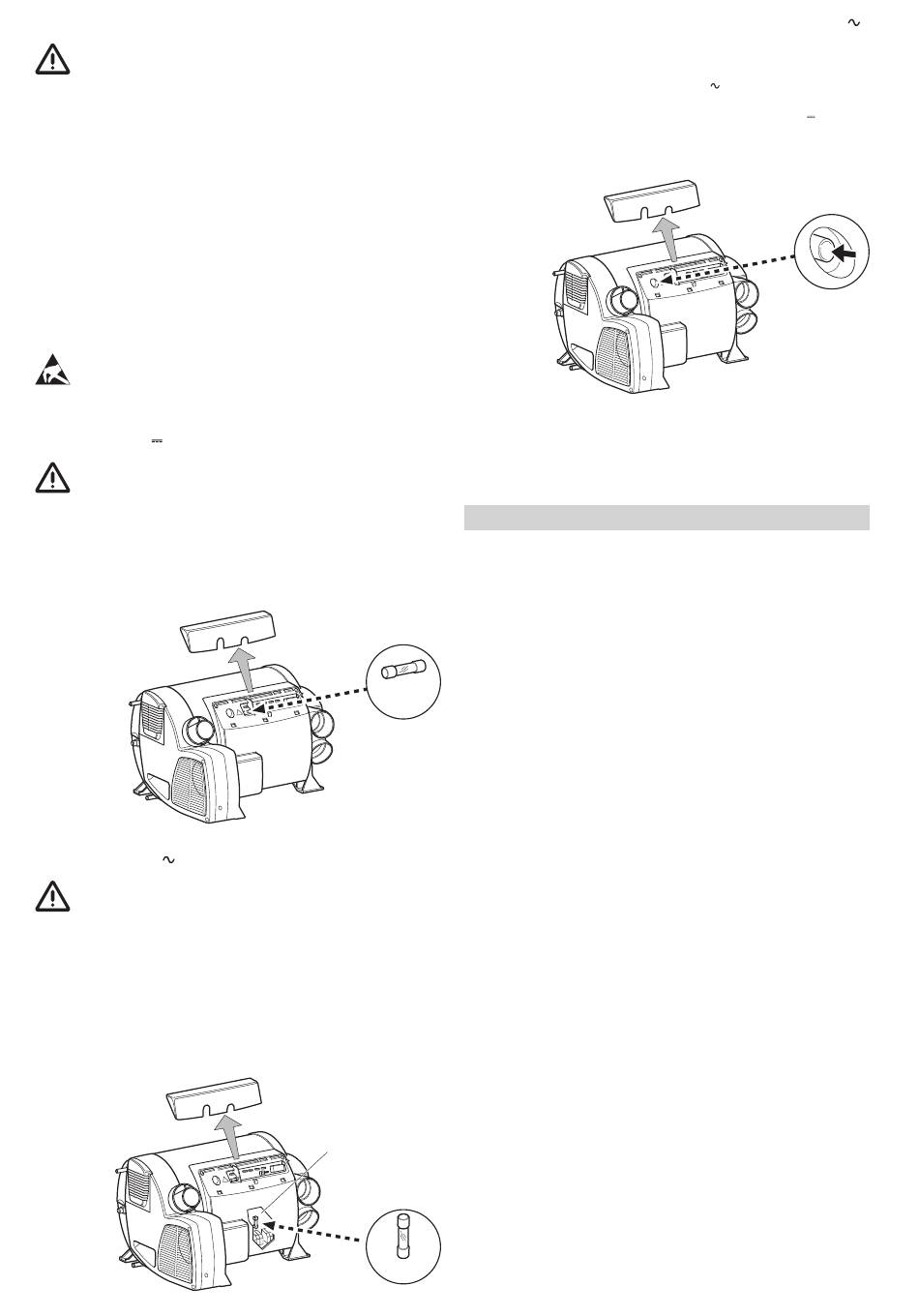

Il fusibile si trova sulla centralina elettronica sotto il coperchio
di collegamento. Sostituire il fusibile dell'apparecchio sola-
mente con un altro dello stesso tipo.
Fusibile dell'apparecchio: 10 A – rapido – 5 x 20 mm (F 10 A)
Figura 5
Fusibile 230 V

(Combi E)

Pericolo di morte per folgorazione nel sostituire il
fusibile o i cavi di rete.
– Far sostituire il fusibile e i cavi di rete esclusivamente da
personale qualificato!
– Prima di aprire il coperchio della centralina elettronica, assi-
curarsi di aver staccato l'apparecchio dalla rete su tutti i poli.
Il fusibile si trova sulla scheda elettronica di potenza (14) sotto
il coperchio della centralina elettronica.
Questo fusibile a cartuccia può essere sostituito solamente con
un fusibile analogo: 10 A, rapido, potere di interruzione «H».
Figura 6
44 IT

Protezione contro il surriscaldamento 230 V

(Combi E)
La modalità di riscaldamento a 230 V
ruttore anti-surriscaldamento meccanico. Qualora si verifichi
un'interruzione dell'alimentazione di tensione a 12 V , ad
esempio durante il funzionamento o il periodo di ritardo, le
temperature che si producono nell'apparecchio possono far
scattare la protezione contro il surriscaldamento.
Figura 7
Reset della protezione contro il surriscaldamento: far raffred-
dare il riscaldamento, togliere il coperchio di collegamento e
premere il tasto di reset
.

Specifiche tecniche

rilevate secondo la norma EN 624 o le condizioni di prova Truma
Tipo di gas
Gas liquido (propano / butano)
Pressione di esercizio
30 mbar (v. targa dati)
Capacità
10 litri
Tempo di riscaldamento da ca. 15 °C a ca. 60 °C
Boiler: 23 min. circa (misurato secondo la norma EN 15033)
F 10 A
Riscaldamento e boiler circa 80 min.
Pressione della pompa
max. 2,8 bar (280 kPa)
Pressione del sistema
max. 4,5 bar (450 kPa)
Potenza termica nominale (livelli automatici di potenza)
Funzionamento a gas
Combi 2 E UK:
Combi 4 (E) / 4 E UK: 2000 W / 4000 W
Combi 6 (E) / 6 E UK: 2000 W / 4000 W / 6000 W
Funzionamento elettrico
Combi 2 E UK / 4 E (UK) / 6 E (UK): 900 W / 1800 W
Funzionamento misto (a gas ed elettrico)
Combi 2 E UK /
Combi 4 E (UK): max. 3800 W
Combi 6 E (UK): max. 5800 W
Consumo di gas
Combi 2 E UK:
Combi 4 (E) / 4 E UK: 160 – 335 g/h
Combi 6 (E) / 6 E UK: 160 – 460 g/h
Consumo di gas a regime (tutti gli apparecchi)
Funzionamento a gas 5,2 g/h
Dati supplementari secondo la norma EN 624
Combi 2 E UK:
Combi 4 (E) / 4 E UK: Q
Combi 6 (E) / 6 E UK: Q
Paesi d'uso
Combi 2 E UK: GB, IE
Combi 4 (E) / 4 E UK / 6 (E) / 6 E UK:
14
DE, AT, CH, DK, FI, NL, NO, SE, SK, CH, CZ, CY, BE, IT, RO,
GR, LI, LU, IS, PL, EE, LT, LV, MC, MT, PT, SI, HR, HU, FR, BG,
SM, TR, GB, IE
Portata d'aria (scarico libero senza tubo dell'aria calda)
Combi 2 E UK / Combi 4 (E) / 4 E UK:
con 3 uscite dell'aria calda max. 249 m³/h
con 4 uscite dell'aria calda max. 287 m³/h
Combi 6 (E) / 6 E UK:
F 10 A
con 4 uscite dell'aria calda max. 287 m³/h
è dotata di un inter-
2000 W
160 g/h
Q = 2,4 kW (Hs), 170 g/h, C
n
= 4,8 kW (Hs), 345 g/h, C
n
= 6,8 kW (Hs), 480 g/h, C
n
, I
13
3 B/P(30)
, I
13
3 B/P(30)
, I
13
3 B/P(30)
