Limitation de responsabilité
Lors d'essais de réseaux avec disjoncteurs RCD, ces disjoncteurs
peuvent se déclencher. Ceci peut également se produire même si
l'essai ne le prévoit pas normalement. Des courants dérivés
peuvent déjà être présents qui, ajoutés au courant d'essai de
l'appareil de contrôle, peuvent dépasser le seuil de coupure du
disjoncteur RCD. Il se peut donc que les ordinateurs utilisés à
proximité soient coupés et perdent leurs données. Toutes les
données et les programmes devraient donc être sauvegardés de
manière appropriée avant d'opérer le contrôle. Coupez éventuel-
lement l'ordinateur. Le fabricant de l'appareil de contrôle ne sau-
rait être tenu responsable des dommages, directs et indirects,
subis par les appareils, les ordinateurs, les périphériques ou les
stocks de données, survenus lors des contrôles.
!
•
N'utilisez que des accessoires d'origine.
•
La tension max. admissible est de 300 V entre la pointe de
mesure et la terre !
•
La tension max. admissible (appliquée de l'extérieur) est de
600 V entre les pointes de mesure !
Ouverture de l'appareil / réparation
Seules des personnes qualifiées et agréées sont autorisées à
ouvrir l'appareil afin d'assurer le bon fonctionnement en toute
sécurité de l'appareil et pour conserver les droits à garantie.
De même, les pièces de rechange d'origine ne doivent être mon-
tées que par des personnes qualifiées et agréées.
S'il peut être établi que l'appareil a été ouvert par du personnel
non autorisé, aucune garantie quant à la sécurité des personnes,
la précision de mesure, la conformité avec les mesures de protec-
tion applicables ou tout autre dommage indirect ne sera accordée
par le fabricant.
1.4
Application
L'appareil de contrôle est livré dans un boîtier compact avec un
système de rangement breveté pour les pointes de mesure.
L'écran OLED quadrichrome et à fort contraste garantit une par-
faite lisibilité. En cas de mesures dans des conditions de lumière
défavorables, il est possible d'allumer l'éclairage du poste de
mesure (LED blanche sur le devant).
L'appareil de contrôle RCD autorise les mesures suivantes :
–
délai de coupure des RCD (disjoncteurs FI)
–
courant de coupure des RCD (disjoncteurs FI)
–
tension de contact
–
impédance de boucle sans déclenchement du RCD
(disjoncteur FI)
–
Détection de phase
1.5
Normes appliquées
Mesure
CEM
EN 61557-1
EN 55022 classe B
EN 61557-6
EN 61326-1
1.6
Environnement
L'emballage de transport est en carton recyclable.
Les piles ou accus doivent être recyclés conformément aux pres-
criptions.
Cet appareil ne doit pas être éliminé avec les ordures
ménagères. Vous trouverez plus d'informations sur le
marquage WEEE sur le site internet www.gossenme-
trawatt.com en recherchant 'WEEE'.
GMC-I Messtechnik GmbH
2
2.1

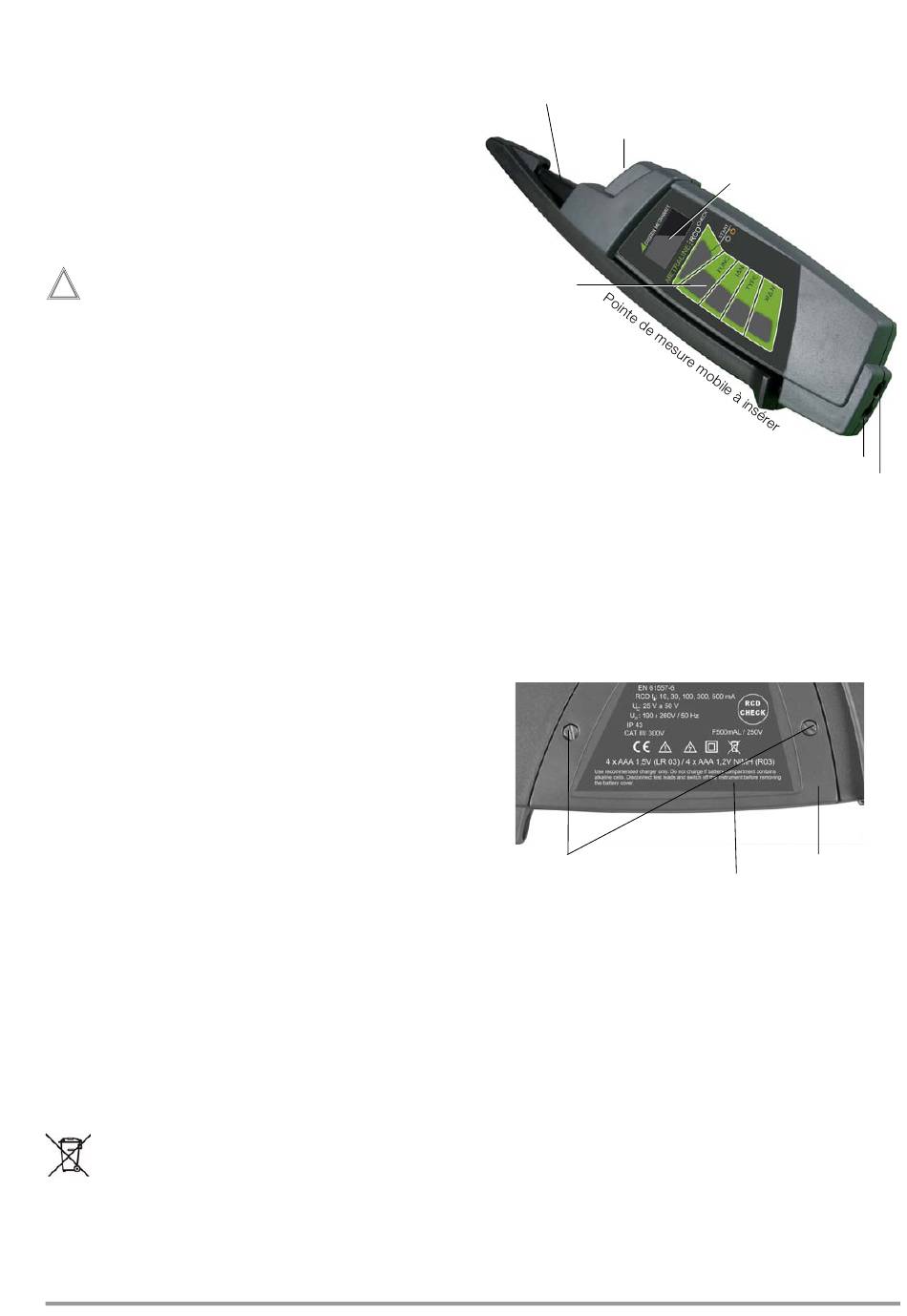

Figure 2.1
Pour le transport, la pointe de mesure mobile peut être fixée sur le
boîtier et maintenue par un aimant, de manière à ce que les deux
pointes métalliques soient rentrées et protégées en même temps.
Pour charger les piles rechargeables utilisées dans l'appareil, il
faut enlever la prise de la pointe de mesure flexible et déplacer le
curseur sur la gauche afin de dégager la prise à droite pour la
fiche du chargeur.
Vis du couvercle du compartiment à piles
Figure 2.2
Sécurité
EN 61010-1
EN 61010-031
Description de l'appareil
Boîtier
Pointe de mesure fixe sur l'appareil
Diode LED
Zone de
commande
Prise pour pointe de mesure flexible
Vue de dessus
Plaque signalétique
Détail de l'arrière de l'appareil avec couvercle du
compartiment à piles
Écran OLED
Boîtier en
matière
synthétique
Prise pour chargeur
Couvercle du
compartiment à piles
