FONCTIONNEMENT

F
SIGNAUX DE CONTRÔLE
Le chargeur de batterie est équipé d'un connecteur à 9 pins femelle (connecteur DB9, voir Fig. 4) sur
lequel sont reportés les signaux analogiques utilisables pour le contrôle et la commande de l'appa-
reil.

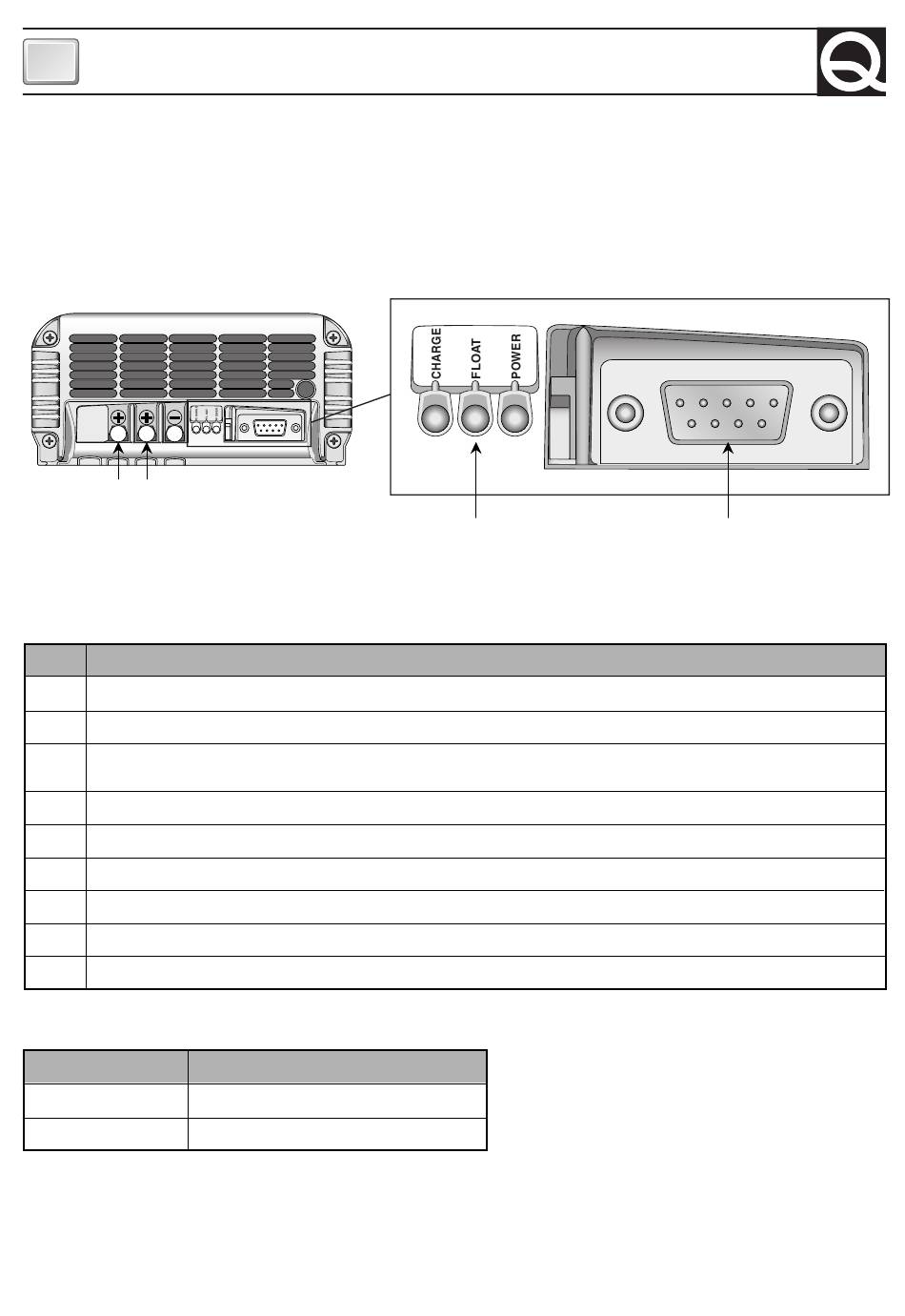

FIG. 4
SLAVE A MASTER
Ci-dessous on reporte la position et la description des signaux présents sur le connecteur:
Numéro Description
1 Positif sortie MASTER (650mA max). En prélevant 100mA l'erreur est inférieure à 0.7%.
2 Positif sortie SLAVE A (650mA max). En prélevant 100mA l'erreur est inférieure à 0.7%.
Non connecté ou, si présent, positif sortie SLAVE B (650mA max). En prélevant 100mA l'erreur est inférieure à
3
0.7%.
4
Etat simplifié du chargeur de batterie (sortie open collector, 20 mA max).
5
Positif shunt courant total chargeur de batterie (10 mA max). Le rapport de transduction est de 100mV/100A.
6
GND signal 1 (V master).
7
GND signal 2 (slave A).
8
GND signal 3 (V slave B, si présent).
9
Négatif shunt courant total chargeur de batteries.

MODE SIMPLE CHARGEUR DE BATTERIE

Connexion PIN 4
IMPEDANCE HAUTE
GND
Un exemple de connexion des signaux de contrôle est reporté sur la figure 3b.
24
Mode
ETEINT OU PRESENCE DE PROBLEMES
ALLUME ET ABSENCE DE PROBLEMES
LED
TABLEAU DE CONTRÔLE
5 4 3 2 1
9 8 7 6
CONNECTEUR
SIGNAUX DE CONTRÔLE
