4 .2 .4 Récepteurs multiplexés avec sorties additionnelles (par exemple S-Bus et SRXL receivers)

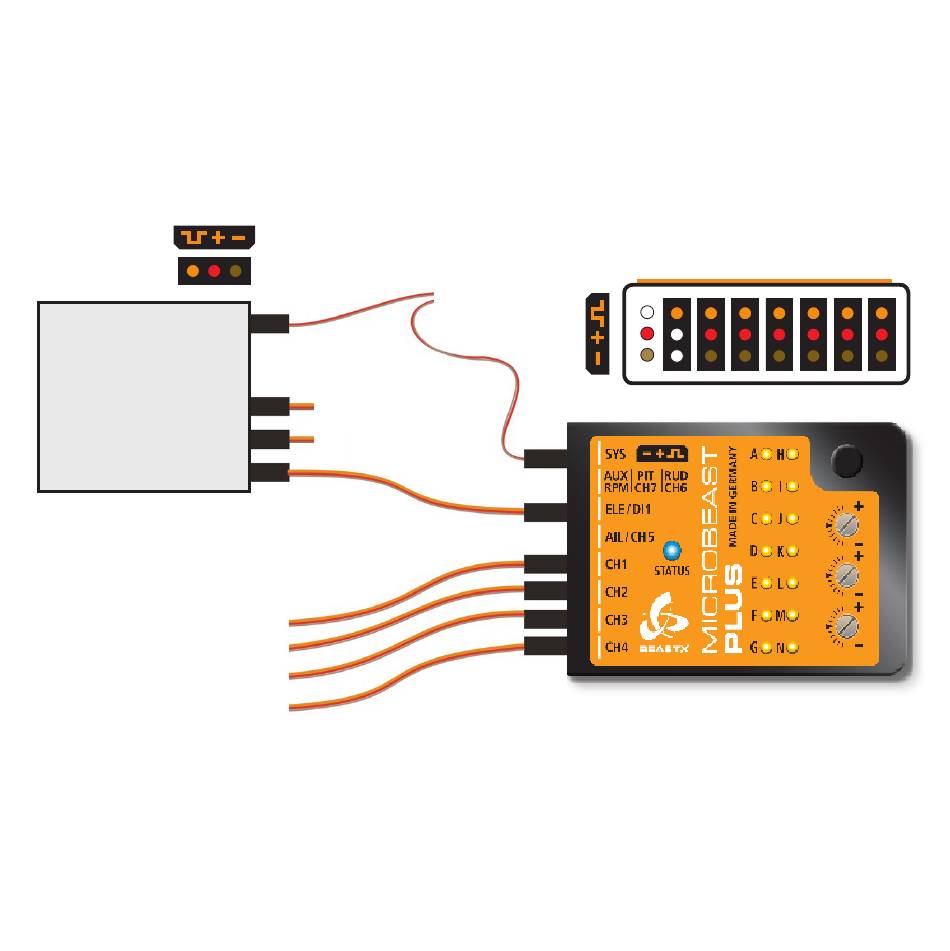

Certains récepteurs ont une prise comportant toutes les voies (comme le "signal somme" en plus des prises
de servo classiques. Utiliser un câble fourni sur cette prise (marquée [S .BUS] pour Futaba®, [SRXL] pour
Spektrum® et BEASTRX, [B | D] pour Multiplex®, port [8] pour Graupner/SJ® HOTT) et l'autre extrémité sur la
prise [DI1] du MICROBEAST PLUS. Vérifier la polarité. Sur le MICROBEAST PLUS, le fil orange du signal doit être
orienté vers le haut (la face supérieure du MICROBEAST)
Bat
Récepteur
Futaba® S-BUS
S-BUS
Servo de profondeur
Servo d'aileron
Servo d'aileron/pas
Servo d'anticouple
Les fonctions supplémentaires et la voie de gaz peuvent être directement connectées au récepteur ou
aux bornes [CH5] et [CH6] du MICROBEAST PLUS. Lorsque le BEC de l'ESC est utilisé pour alimenter les
dispositifs, il est recommandé de brancher le câble du contrôleur directement (sans rallonge) au port
[CH5] du MICROBEAST PLUS. Cela permet de réduire au minimum les pertes électriques.
Voix supplémentaire
Servo de gaz/ESC
et alimentation)
* Cette description s'applique également aux récepteurs multiplexés SRXL, BEASTRX®,
Multiplex®, Graupner / SJ®, Spektrum®.
Alimentation
Haut
Fig. 13
