4 .1 Connexion d'un récepteur standard
4 .1 .1 Utilisation Flybarless avec un récepteur standard

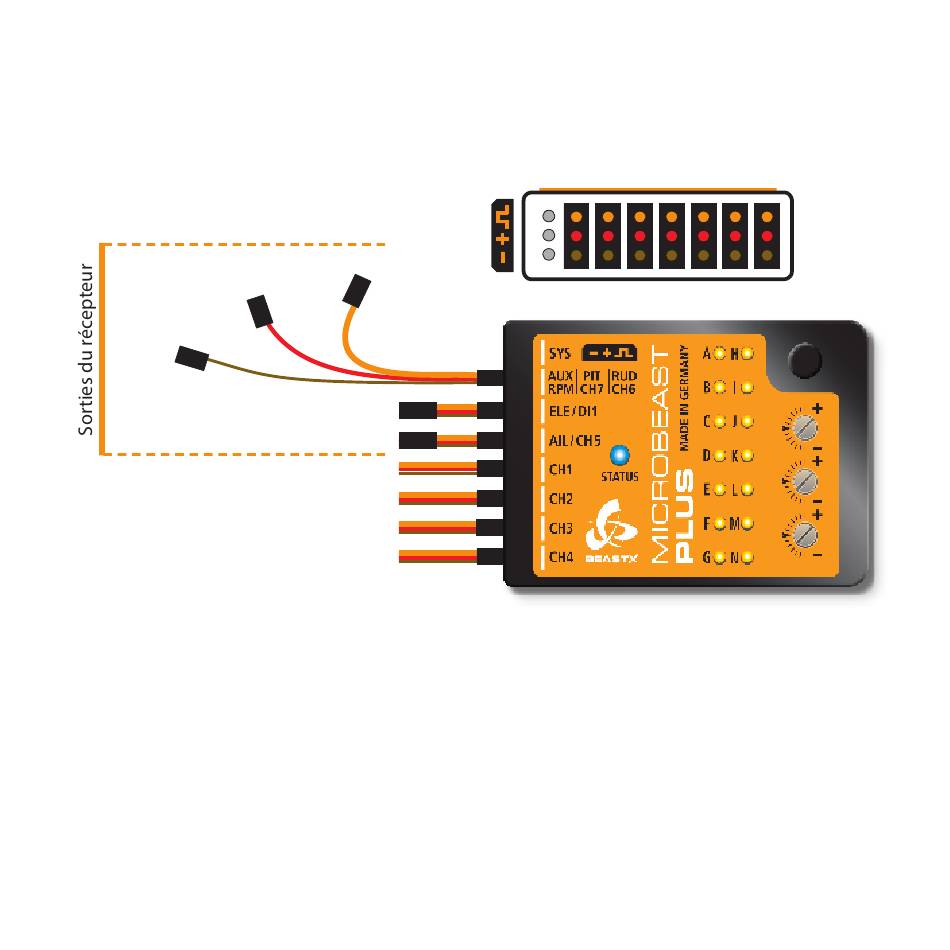

Si vous utilisez un récepteur standard, utilisez le schéma suivant pour le câblage
Fig. 7
Face supérieure
Anticouple
Pas collectif
(orange)
(rouge)
Gain gyro
(marron)
Profondeur
Aileron
Servo de profondeur
Servo d'aileron 1
Servo d'aileron 2 / servo de pas
Servo d'anticouple
Connectez les câbles d'ailerons, de profondeur, de pas, d'anticouple et de gain du gyro entre le
MICROBEAST PLUS et le récepteur. Vous trouverez l'affectation des voies de votre récepteur dans le
mode d'emploi de votre émetteur ou contactez le fabriquant si nécessaire. Pour connecter les voies
d'ailerons et de profondeur, utilisez les deux câbles simples fournis, ils vont non seulement transmettre
le signal au récepteur mais aussi alimenter les servos à travers le MICROBEAST PLUS. Les câbles de pas
(rouge), anticouple (orange) et de gain (marron) sont regroupés dans un câble adaptateur où seuls
les signaux sont transmis, les 3 prises avec les fils uniques se branchant coté récepteur. Malgré leurs
couleurs, il s'agit bien des 3 fils de câbles de signaux et donc l'alimentation + et – reste inoccupée sur
ces 3 voies du récepteur.
Faites attention lors du branchement au MICROBEAST PLUS de bien respecter la polarité des câbles. Le
fil orange de chaque câble doit toujours être sur la face supérieure (vers le haut), et le fil marron (-) coté
boitier aluminium du MICROBEAST PLUS. Faites également attention à brancher correctement la
prise dans les connecteurs du MICROBEAST PLUS et de ne pas décaler les prises d'un cran vers le
haut .
