NAVODILA ZA UPORABO - LEDBAR3/6/12-RC
NASTAVITEV
Pred zamenjavo varovalke odklopite napajalni kabel in vedno zamenjajte z varovalko iste vrednosti.
ZAMENJAVA VAROVALKE
•
S ploščatim izvijačem držite varovalo iz ohišja.
•
Odstranite poškodovano varovalko iz njenega držala in jo zamenjajte z natančno istim tipom varovalk.
•
Nosilec varovalke vstavite nazaj na svoje mesto in ponovno priključite napajanje.
•
Varovalka se nahaja v tem prostoru. Odstranite s ploščatim izvijačem.
POVEZOVANJE NAPRAVE
Potrebovali boste serijsko podatkovno povezavo za zagon svetlobnih efektov ene ali več naprav z uporabo
krmilnika DMX-512 ali za izvajanje sinhroniziranih predvajanj v dveh ali več napravah, ki so nastavljena na način
delovanja master / slave. Kombinirano število kanalov, ki jih zahtevajo vse naprave na serijski podatkovni pove-
zavi, določa število naprav, ki jih lahko podpira podatkovna povezava.
Pomembno: Naprave na serijski / podatkovni povezavi morajo biti vezane v eni vrstici. Največja priporočena
razdalja serijske podatkovne povezave: 100 metrov (1640 ft.) Največje priporočeno število naprav na serijski
podatkovni povezavi: 32 naprav
PODATKOVNI KABLI
Za povezavo naprav morate uporabiti podatkovne kable. Če se odločite za izdelavo lastnega kabla, uporabite
podatkovne kable, ki lahko prenašajo signal visoke kakovosti in so manj nagnjeni k elektromagnetnim motnjam.
KABELSKI KONEKTORJI
Kabli morajo imeti na enem koncu moški XLR
konektor in ženski XLR konektor na drugem kon-
cu.
Konfiguracija DMX konektorja

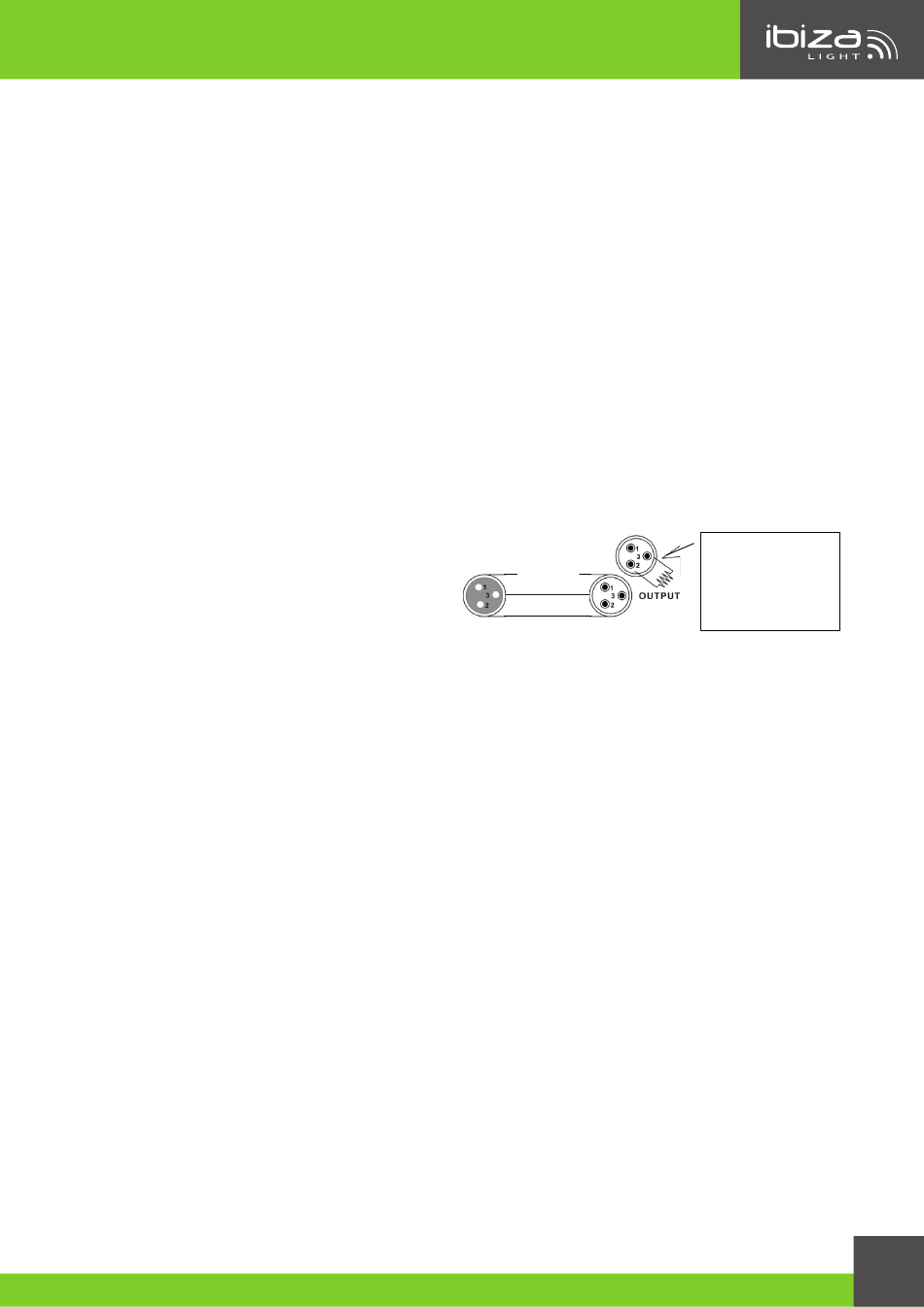

Terminator zmanjša napake signala. Da bi se izognili težavam pri prenosu signala in motnjam, je vedno pripo-
ročljivo priključiti DMX terminator.
POZOR
Ne dovolite stika med skupnim in pritrdiščem šasije. Ozemljitev skupnega lahko povzroči ozemljitveno zanko in
vaša napeljava lahko nepravilno deluje. Preizkusite kable z merilnikom ohmov, da preverite pravilnost polaritete
in preverite, ali zatiči niso ozemljeni ali skrajšani na ščit ali drug drugega.
NASTAVITEV DMX SERIJSKE PODATKOVNE LINIJE
1. Priključite 3-polno priključno stran DMX kabla na 3-pinski konektor krmilne enote (ženski)..
2. Priključite konec kabla, ki prihaja iz krmilnika in ima 3-pinski priključek (ženski) z vhodnim konektorjem
naslednjega vtikača, sestavljenega iz (male) 3-polnega priključka.
3. Nato nadaljujte, da se povežete z izhoda, kot je navedeno zgoraj, na vhod naslednje naprave in tako naprej.
MASTER / SLAVE POVEZAVA NAPRAV
1. Priključite (male) 3-polno priključno stran DMX kabla na izhodni (ženski) 3-pinski priključek prve naprave
vijaka.
2. Priključite konec kabla, ki prihaja iz prvega pritrdilnega elementa, ki bo imel (ženski) 3-pinski priključek na
vhodni povezovalnik naslednjega sklopa, sestavljenega iz (moški) 3-polnega priključka. Nato nadaljujte, da
se povežete z izhoda, kot je navedeno zgoraj, na vhod naslednje naprave itd
3. Pogosto je nastavitev za delovanje Master-Slave in Samostojna operacija zahtevala, da se v ta namen ini-
cializira prva naprava v verigi prek nastavitev na nadzorni plošči ali DIP-stikala. Sekundarnost, ki sledi, lahko
zahteva tudi podrejeno nastavitev. Za popolna navodila za to vrsto namestitve in konfiguracije preberite
poglavje "Navodila za uporabo" v tem priročniku.
COMMON
DMX +
INPUT
DMX-
Resistance 120 ohm
1/ 4w between pin 2
(DMX-) and pin 3
(DMX+) of the last
fixture.
