MANUAL DE INSTRUCȚIUNI - LEDBAR3/6/12-RC
SETARE
Deconectați cablul de alimentare înainte de înlocuirea siguranței și înlocuiți-o întotdeauna cu același tip de
siguranță
ÎNLOCUIREA SIGURANȚEI
•
Cu ajutorul unei surubelnițe cu cap plat, îndepărtați suportul siguranței.
•
Scoateți siguranța deteriorată din suport și înloocuiți cu exact același tip de siguranță.
•
Înșurubați suportul siguranței la locul său și conectați din nou.
•
Siguranța se găsește în interiorul acestui compartiment. Îndepărtați folosind o șurubelniță cu vârful plat.
CONECTAREA DISPOZITIVULUI
Veți avea nevoie de conectarea unor dispozitive în serie pentru funcționarea jocurilor de lumini de la unul sau
mai multe dispozitive folosind dispozitivul DMX-512 sau pentru a realiza spectacole sincronizate cu două sau
mai multe dispozitive de control setate pe modul de funcționare master/slave. Numărul combinat de canale
solicitat de toate dispozitivele pe o legătură de date în serie determină numărul elementelor pe care le poate
suporta legătura de date.
Important: Dispozitivele trebuie să fie legate în serie.
Distanța maximă recomandată pentru conexiuni de date în serie: 100 metri (1640 ft.).
Numărul maxim recomandat de dispozitive pe o conexiune de date în serie: 32.
CABLURI DE DATE
Pentru a lega dispozitivele împreună, trebuie să uti-
lizați cabluri de date. Dacă alegeți varianta de a vă
construi dumneavoastră cablul, vă rugăm să folosiți
cabluri de date de calitate, care pot transmite sem-
nalul și sunt mai puțin predispuse la interferențe
elecromagnetice.
CONECTORI CABLU
Cablul trebuie să aibă un conector tată XLR la un capăt și un conector mamă XLR la celălalt capăt.

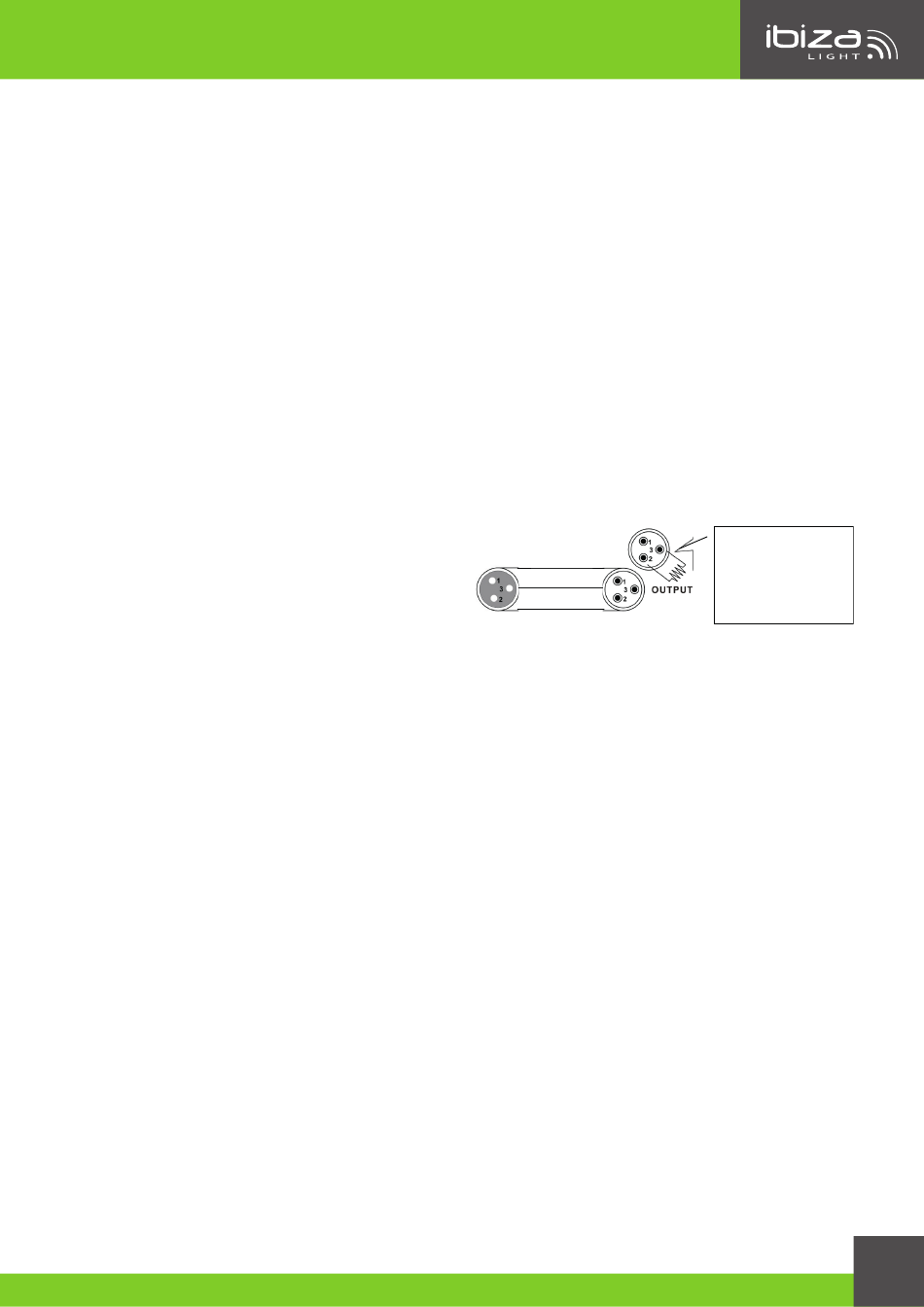

CONFIGURARE CONECTOR DMX
Pentru a evita problemele de transmisie a semnalului și interferențele, este recomandabil să conectați un dispo-
zitiv final pentru semnal DMX (terminator), pentru reducerea erorilor de conexiune.
ATENȚIE
Nu permiteți contactul între nul și pământarea dispozitivului, deoarece poate provoca o buclă de curent și dis-
pozitivul poate funcționa haotic. Testați cablurile cu multimetru pentru a verifica polaritatea corectă și pentru a
vă asigura că pinii de alimentare de la cablul de rețea (faza și nul) nu sunt în scurt față de carcasa aparatului.
SETAREA UNEI CONEXIUNI DE DATE ÎN SERIE DMX
1. Conectați conectorul cu 3 pini (tată) a cablului DMX la ieșirea conectorului de 3 pini (mama) a dispozitivului
de control.
2. Conectați capătul cablului ce vine de la dispozitivul de control și care are un conector de 3 pini (mama) la
conectorul de intrare al următorului dispozitiv format dintr-un conector de 3 pini (tata).
3. Continuați, apoi, să conectați așa cum este menționat mai sus la intrarea următorului dispozitiv, s.a.m.d.
Ultimul cablu va fi conectat la un terminator DMX.
CONECTAREA DISPOZITIVULUI MASTER/SLAVE
1. Conectați capătul conectorului de 3 pini (tata) a cablului DMX la ieșirea conectorului de 3 pini (mama) al
primului dispozitiv.
2. Conectați capătul cablului ce vine de la primul dispozitiv și care va avea un conector de 3 pini (mama) la
conectorul de intare la următorul dispozitiv format dintr-un conector de 3 pini (tata). Conetinuați apoi să
conectați așa cum este menționat mai sus la intrarea dispozitivului, s.a.m.d.
3. Deseori, setarea pentru funcționarea Maser-Slave și Stand-alone necesită ca primul dispozitiv din lanț să
fie inițializat în acest scop, fie prin intermediul setărilor din panoul de control, fie prin comutatoare DIP. În
al doilea rând, dispoozitivele care urmează pot de asemenea, necesită setări slave. Consultați capitolul
"Instrucțiuni de funcționare" din acest manual pentru instrucțiuni complete pentru acest tip de setări și
configurări.
COMMON
DMX +
INPUT
DMX-
Resistance 120 ohm
1/ 4w between pin 2
(DMX-) and pin 3
(DMX+) of the last
fixture.
