Dimension "H" obtenue à partir
Dimension 'H' obtained
du tableau ci-dessous
from table below
Figure 49: Hauteur de la Terminaison Verticale;
Référence Tableau 8
REMARQUES:
1. Si un décalage est nécessaire dans le grenier pour éviter les obstructions, il est important de soutenir le tuyau
d'évacuation tous les 3' (914 mm) en utilisant des courroies murales pour éviter toute contrainte excessive sur les
coudes.
2. Utilisez des coudes à 45 ° au lieu des coudes à 90 ° quand c'est possible. Le coude à 45 degrés
offre moins de restriction à l'écoulement des gaz de combustion et de l'air d'admission.

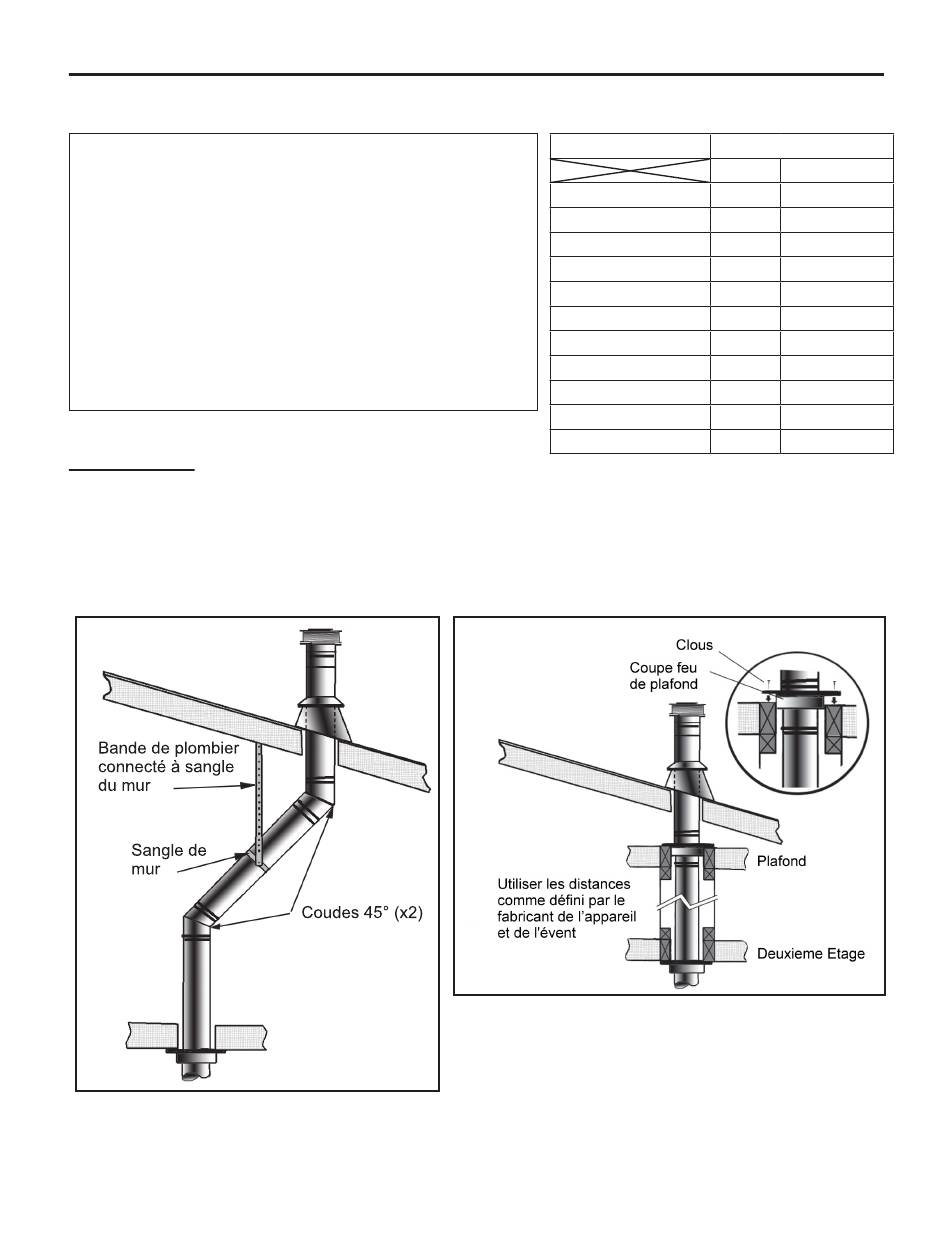

Figure 50: Installation de Tuyau D'évent Multi-Étages
Installation Initiale
INSTALLATEURS QUALIFIÉS SEULEMENT
Table 8: Minimum 'H' pour la Figure 49.
Hauteur du Toit
Plat à 7/12
Plus de 7/12 à 8/12
Plus de 8/12 à 9/12
H
Plus de 9/12 à 10/12
Plus de 10/12 à 11/12
Plus de 11/12 à 12/12
Plus de 12/12 à 14/12
Plus de 14/12 à 16/12
Plus de 16/12 à 18/12
Plus de 18/12 à 20/12
Plus de 20/12 à 21/12
Figure 51: Utilisation de Sangles Murales
Hauteur Minimum (H)
Pieds
Mètres
1
0.3
1.5
0.46
2
0.61
2.5
0.76
3.25
0.99
4
1.22
5
1.52
6
1.83
7
2.13
7.5
2.29
8
2.44
