PicoScope 4225 und 4425 Automotive Oszilloskope

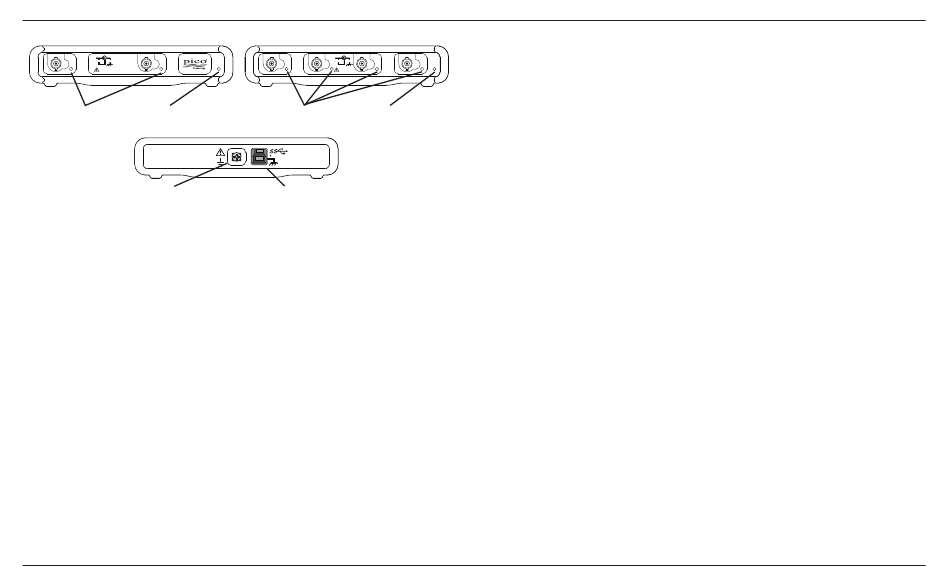

Anschlüsse
±200V
±30V
A
B
Ch A - B
pk max
Abtastungs-LED
Kanal-LEDs
Frontblende des PicoScope 4225
Erdungsklemme
Rückseite der PicoScope 4000-Serie
Anzeigen an der Frontblende
Die Abtastungs-LED leuchtet rot, wenn das Oszilloskop verbunden, jedoch nicht in
Betrieb ist. Sie blinkt grün, wenn das Oszilloskop Daten abtastet.
Im Normalbetrieb sind die Kanal-LEDs an der Frontblende der Oszilloskope
ausgeschaltet.
Erdungsklemme
Es kann gelegentlich vorkommen, dass das Netzteil eines Computers das Oszilloskop
stört, was zu Rauschen in der Kurve oder zur Anzeige einer Bereichsüberschreitung
der BNC-Leiterspannung führen kann. Sie können dieses Problem lösen, indem
Sie die Erdungsklemme an der Rückseite des Geräts an die Erde oder die
Fahrgestellmasse des zu prüfenden Fahrzeugs anschließen.
SuperSpeed USB
Der SuperSpeed USB 3.1-Anschluss ermöglicht eine schnelle Datenübertragung
und ist mit USB 2.0 kompatibel.
1.7
Erste Verwendung von PicoScope 6 Automotive
1.
Betreiben Sie PicoScope 6 Automotive vom Windows Start-Menü aus
oder auf dem Windows-Desktop.
2.
Um Ihr Oszilloskop zu testen, schließen Sie eine Sonde oder ein Prüfkabel an
Kanal A an. Wenn Sie die Spitze der Sonde berühren, sollte im PicoScope-
Fenster ein schwaches Signal von 50 Hz oder 60 Hz angezeigt werden.
3.
Wählen Sie den gewünschten Test im Automotive -Menü aus. Alle
erforderlichen Anweisungen werden auf einer Hilfeseite angezeigt.
8
±200V
±30V
A
B
C
Ch A - D
pk max
Kanal-LEDs
Abtastungs-LED
Frontblende des PicoScope 4425
SuperSpeed USB 3.1 Gen 1-Port
1.8
Softwareaktualisierungen und -ersatz
Die neuesten Versionen sämtlicher Pico-Software können Sie kostenlos von unserer
Website herunterladen, unter:
D
Wenn Sie eine neue Software-Diskette benötigen, bitte kontaktieren Sie Pico
Technology oder Ihren Händler vor Ort.
1.9
Dokumentation
Zusätzliche Dokumentationen für Automotive Oscilloscopes und alle anderen
Produkte von Pico Technology sind auf der Software-CD verfügbar oder können
heruntergeladen werden unter:
www.picoauto.com/library/documentation
1.10
Technischer Support
Regelmäßig aktualisierte technische Support-Informationen finden Sie auf der
Webseite für technischen Support und im Benutzerforum von Pico Technology unter:
1.11
Garantie und Rücksendungen
Pico Technology Automotive Oszilloskope 4225 und 4425 werden mit einer
zweijährigen Gewährleistung zur Rücksendung an den Hersteller geliefert.
www.picoauto.com/downloads
www.picoauto.com/support
Schnellanleitung
DO239-4
