Branchement de l'ampli-tuner AV

Connexion des enceintes

Enceintes A et enceintes B (TX-NR906 uniquement)
Les groupes d'enceintes A et B vous permettent de bénéficier de deux systèmes pouvant comprendre jusqu'à 7.1 encein-
tes. Chaque configuration a sa propre paire d'enceintes stéréo avant et peut donc utiliser les mêmes enceintes centrale,
surround, surround arrière et subwoofer mais. Vous pourriez, par exemple, utiliser les enceintes A quand vous regardez
un film sur DVD avec un 7.1 canaux son surround et vous servir des enceintes B pour écouter de la musique avec une
paire d'enceintes stéréo et le subwoofer (2.1 canaux).
Les enceintes peuvent être configurées avec « Réglages d'enceintes » page 61 et « Configuration des enceintes »
page 95.
Les enceintes avant A et B peuvent être câblées normalement, biamplifiées ou pontées. Il est cependant impossible
d'amplifier ou de ponter les enceintes A et B simultanément. Par exemple, si les enceintes A sont pontées, les enceintes
B peuvent uniquement être câblées normalement. De même, si les enceintes B sont biamplifiées, les enceintes A peuvent
uniquement être câblées normalement. En mode ponté, l'ampli-tuner AV peut exciter jusqu'à 2 enceintes dans la pièce
principale (2.1 enceintes si vous utilisez un subwoofer actif). En mode bi-amplification, l'ampli-tuner AV peut exciter
jusqu'à 5.1 enceintes dans la pièce principale. Pour en savoir plus, voyez pages 27–30.
Les configurations des enceintes A et B peuvent être sélectionnées avec les boutons [SP A] et [SP B] de la télécom-
mande. Vous ne pouvez sélectionner qu'une seule configuration à la fois.

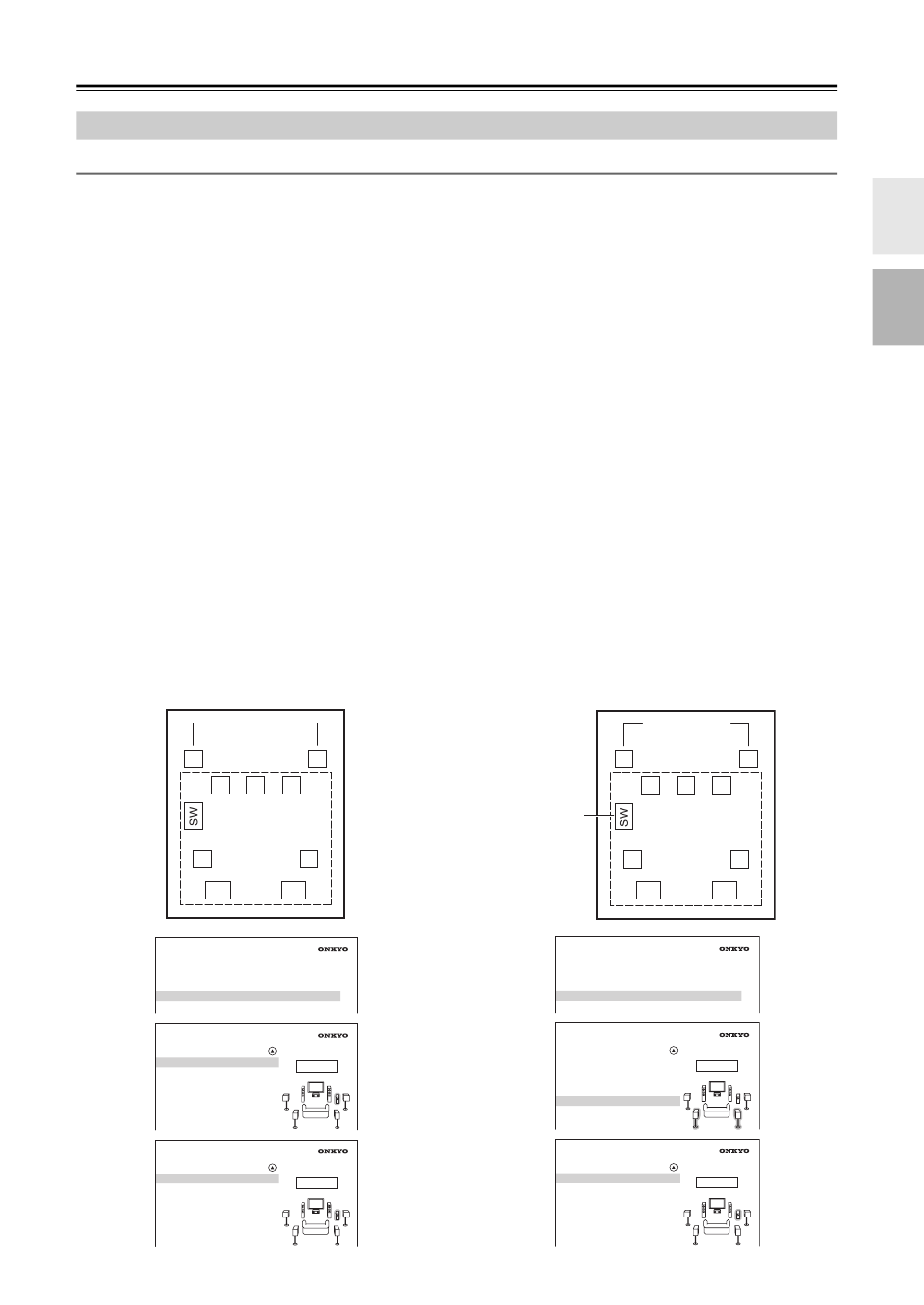

La flexibilité offerte par les enceintes A et B vous permet de configurer l'ampli-tuner AV en fonction de vos besoins
exacts. Deux configurations typiques sont illustrées ci-dessous.
■ Reproduction à 7.1 canaux avec les
enceintes A et reproduction stéréo avec les
enceintes B
Dans cet exemple, les enceintes A permettent de
regarder un film sur DVD avec un son surround (7.1
canaux) et vous servir des enceintes B pour écouter
de la musique avec une paire d'enceintes stéréo
d'excellente qualité.
Enceintes B
FL
FL
Enceintes A
SL
SBL
2–1. Réglages d'enceintes
Impédance des enceintes
Type d'enceintes
Front(Speaker A)
Front(Speaker B)
2–2. Config. d'enceintes
Subwoofer
Front
Center
Surround
SurrBack
2–2. Config. d'enceintes
Subwoofer Inutilisé
Front
Center Inutilisé
Surround Inutilisé
SurrBack Inutilisé
FR
C FR
SR
SBR
6ohms
Normal
Normal
Utilisé
Enceintes A
Utilisé
Utilisé
Utilisé
Utilisé
Enceintes B
Utilisé
■ Reproduction sur 7.1 canaux avec des
enceintes avant pontées
Dans cet exemple, les enceintes A permettent de
regarder un film sur DVD avec un son surround (7.1
canaux) tandis que les enceintes B sont pontées pour
utiliser une paire d'enceintes stéréo de forte puis-
sance. Le subwoofer est utilisé avec les configura-
tions d'enceintes A et B.
Enceintes B
FL
FL
Le subwoo-
Enceintes A
fer est utilisé
avec A et B
SL
SBL
2–1. Réglages d'enceintes
Impédance des enceintes
Type d'enceintes
Front(Speaker A)
Front(Speaker B)
2–2. Config. d'enceintes
Subwoofer
Front
Center
Surround
SurrBack
2–2. Config. d'enceintes
Subwoofer
Front
Center Inutilisé
Surround Inutilisé
SurrBack Inutilisé
FR
C FR
SR
SBR
8ohms
Normal
BTL
Utilisé
Enceintes A
Utilisé
Utilisé
Utilisé
Utilisé
Utilisé
Enceintes B
Utilisé
Fr-
