6. Mise en service, utilisation
d'étanchéité de type lentille ou des joints à écrasement WIKA sur la face d'étan-
chéité . Pour des filetages coniques (par exemple des filetages NPT), l'étanchéi-
té doit se faire sur les filetages  en utilisant un matériau d'étanchéité approprié
(EN 837-2).
Le couple de serrage dépend du joint d'étanchéité utilisé. Pour orienter l'instru-
ment de mesure de sorte qu'il puisse être lu aussi bien que possible, un manchon
de serrage ou un écrou à chapeau doit être utilisé. Au cas où un instrument est
équipé d'une paroi arrière éjectable, celle-ci doit être protégée contre un blocage
par des pièces d'appareil et contre la crasse.
Installation
Position de base selon EN 837-3 / 9.6.6 image 7 : 90° ( ⊥ )
„
Raccord process vertical
„
Pour les appareils remplis la soupape d'aération au sommet du boîtier doit être
„
ouverte avant la mise en service!
Pour les applications en extérieur, l'emplacement sélectionné de l'installation
„
doit être adapté à l'indice de protection spécifié, de sorte que l'instrument ne
soit pas exposé à des conditions météorologiques inadmissibles.
Afin d'éviter tout échauffement supplémentaire, les instruments ne doivent pas
„
être exposés directement aux rayons du soleil pendant le fonctionnement !
Pour s'assurer que la pression sera évacuée du boîtier en toute sécurité
„
en cas de défaillance, il est nécessaire d'installer les appareils avec évent
de sécurité ou paroi arrière éjectable à une distance minimale de 20 mm
minimum par rapport à tout autre objet.
Températures ambiantes et d'exploitation admissibles
Lors du montage de l'instrument, la température ne doit pas être inférieure ou
supérieure à la température ambiante et d'exploitation admissible, même si la
convection et la dissipation de la chaleur sont prises en compte. L'influence de la
température sur la précision d'indication doit être observée.
WIKA mode d'emploi manomètre, type 7 selon ATEX

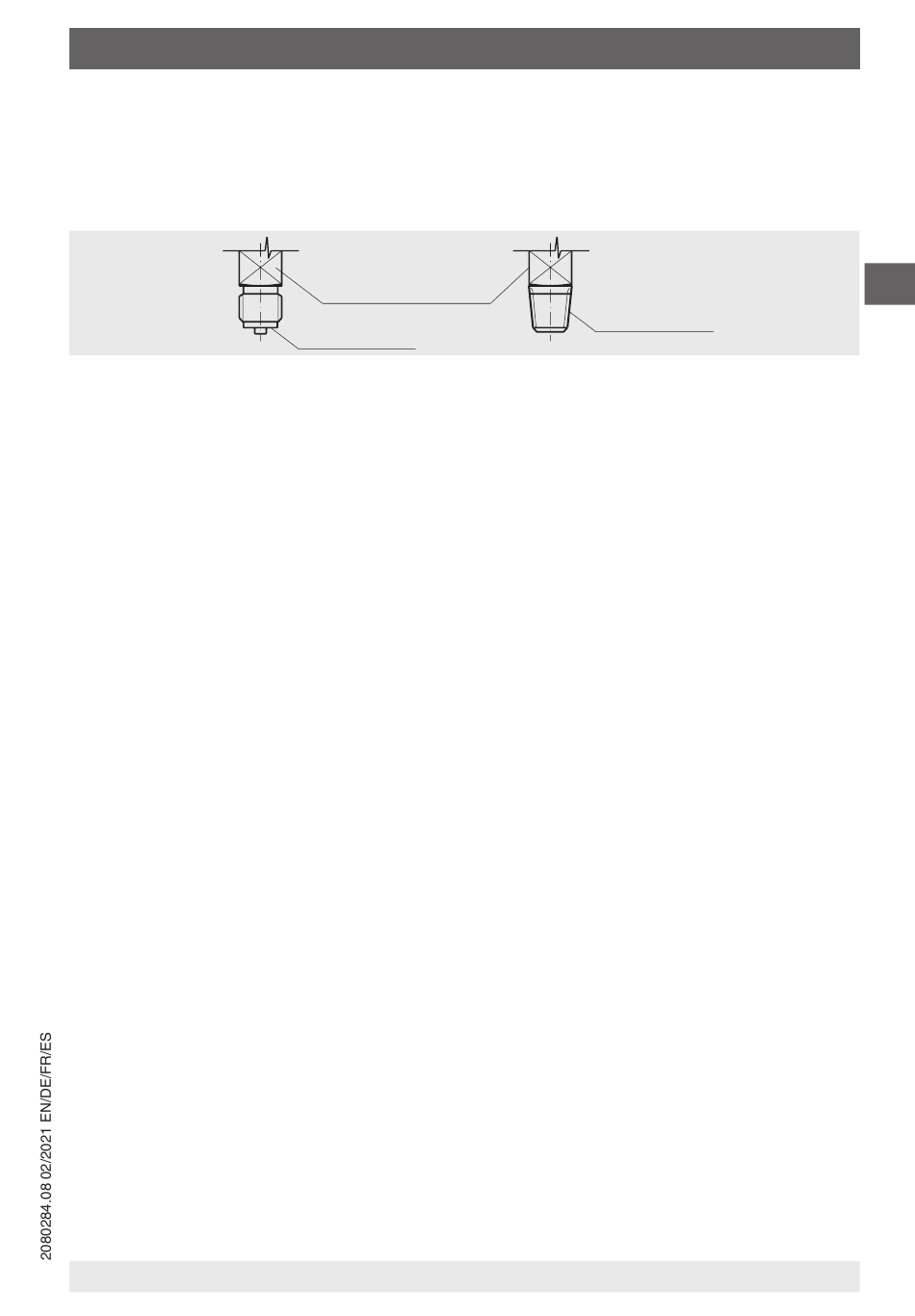

Surface de clé
Surface d'étanchéité

Etanchéité sur filetage

