G
Remarque :
•
Tout changement de la vitesse de balayage ou de la sensibilité, annule le mode "autorange". (Fig 36)
•
Ni la vitesse de balayage ni la sensibilité ne peuvent être modifiés en mode "hold".
•
En mode "hold", la touche "t-V/div" permet de permuter à l'écran les deux signaux mémorisés.
•
Aux vitesses de balayage supérieures ou égales à 1µs (2µs pour HPS10), l'oscilloscope travaille en mode de sur
échantillonnage. Seuls les signaux périodiques (répétitifs) peuvent être affichés correctement.
•
Lors de la mesure d'un signal, commencez par utilisez la vitesse de balayage la plus rapide (250ns) et puis
diminuez progressivement cette vitesse jusqu'à ce que le signal soit bien visible. Autrement, l'affichage peut ne pas
correctement refléter le signal mesuré. Ce phénomène "d'aliasing" est une interférence entre le signal et la
fréquence d'échantillonnage qui est insuffisamment rapide.
trig

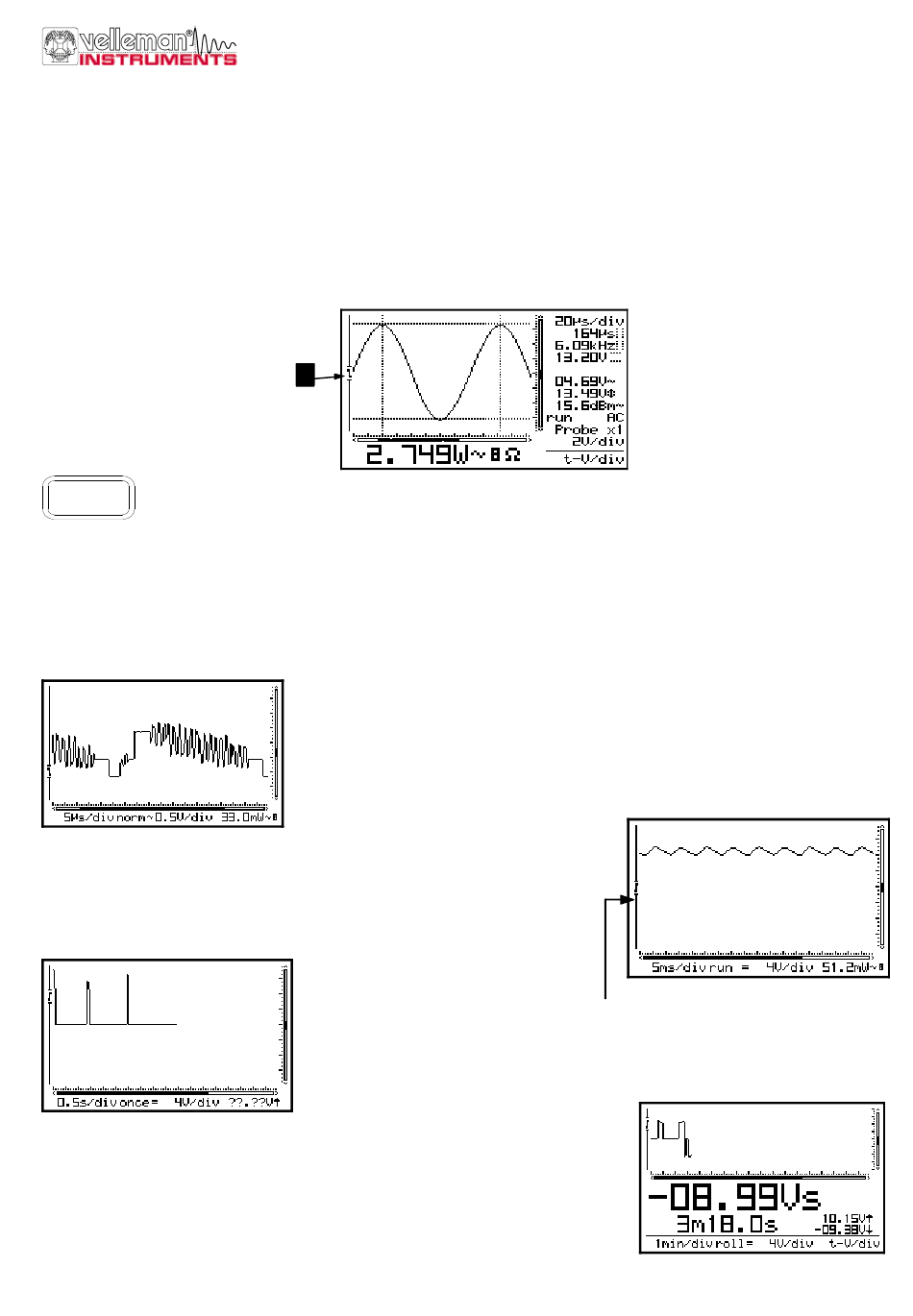

REGLAGE DE LA SYNCHRONISATION
•
Enfoncez d'abord la touche "trigger".
•
Utilisez les touches curseur pour modifier le mode de synchronisation (triggermode: norm, run, once ou roll).
•
Utilisez la touche curseur "droite" pour choisir la synchronisation sur le front montant ou descendant du
signal d'entrée.
•
Utilisez les touches haut/bas pou déplacer le niveau de déclenchement (1).
Fonctions de démarrage
Fig 37
"run" = Synchronisation automatique: Si aucun déclenchement extérieur
n'intervient, l'oscilloscope commence automatiquement l'acquisition à
l'issue d'une période fixe. Utilisez cette position pour mesurer des
tensions continues. (Fig 38)
Fig 39
"roll" = Le mode "Roll" est limité aux vitesses de balayages de 1s/div ou
moindres. L'échantillonnage est permanent et, une fois l'écran rempli,
l'affichage commence à défiler horizontalement. Utilisez ce mode pour
"enregistrer" des signaux continus dont la valeur évolue lentement. (Fig 40)
18
1
Fig 36
"norm"= Synchronisation Normale: L' acquisition des échantillons démarre
dès le déclenchement automatique ou manuel de la base de temps. Utilisez
cette position si vous souhaitez faire apparaître le signal à l'écran à partir d'un
niveau donné. (Fig 37)
"once"
=
L'acquisition
commence
dès
fois l'échantillonnage terminé, l'oscilloscope se met en mode "HOLD".Utilisez
cette position pour détecter par exemple une crête de tension brève, unique.
(Fig 39)
Les photos peuvent être différentes selon le type de PersonalScope
Triggeröffnungsanzeige
le
Fig 38
déclenchement. Une
Fig 40
