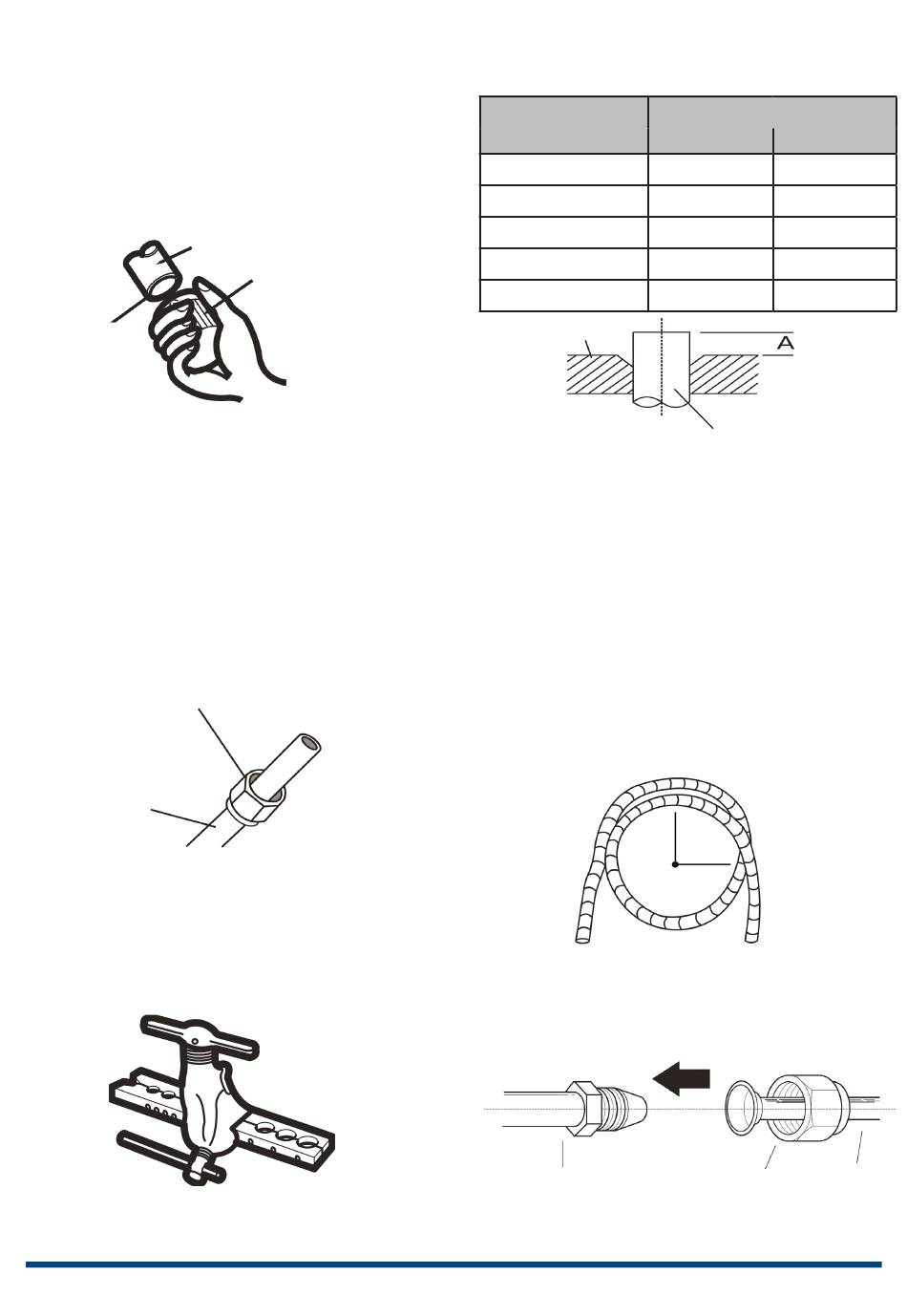

Étape 2 : Retirez les bavures.
Les bavures peuvent affecter le scellement hermétique
du raccordement de tuyauterie de réfrigérant. Elles
doivent être complètement éliminées.
1. Tenez le tube vers le bas pour empêcher les bavures
de tomber à l'intérieur du tube.
2. À l'aide d'un alésoir ou d'un ébarboir, retirez toutes
les bavures de la section coupée du tube.
Tube
Pointer vers
le bas
Étape 3 : Évasez les extrémités de tube.
Un bon évasement est essentiel pour parachever le
scellement hermétique.
1. Après le retrait des bavures sur le tube coupé,
scellez les extrémités avec du ruban en PVC pour
empêcher des corps étrangers de pénétrer à
l'intérieur du tube.
2. Gainez le tube avec un matériau isolant.
3. Placez les écrous évasés aux deux extrémités du
tube. Assurez-vous qu'ils sont placés dans la bonne
direction parce que vous ne pourrez ni les enfiler ni
modifier leur direction après l'évasement.
Écrou évasé
Tube en cuivre
4. Ôtez le ruban en PVC des extrémités du tube quand
vous serez prêt à effectuer les travaux d'évasement.
5. Serrez la forme évasée à l'extrémité du tube.
L'extrémité du tube doit se prolonger au-delà
du bord de la forme évasée en accord avec les
dimensions indiquées dans le tableau ci-dessous.
Page 32
Alésoir
PROLONGEMENT DE LA TUYAUTERIE AU-
DELÀ DE LA FORME ÉVASÉE
Diamètre extérieur
de tube (mm)
Ø 6,35 (Ø 0,25")
Ø 9,52 (Ø 0 375")
Ø 12,7 (Ø 0,5")
Ø 16 (Ø 0,63")
Ø19 (Ø 0,75")
Forme évasée
6. Placez l'outil à évaser sur la forme.
7. Tournez la poignée de l'outil à évaser dans le sens
des aiguilles d'une montre jusqu'à ce que le tube soit
pleinement évasé.
8. Retirez l'outil à évaser et la forme évasée, puis inspectez
l'extrémité du tube à la recherche de crevasses.
Étape 4 : Raccorder les tubes.
Lors du raccordement des tubes de réfrigérant, veillez à ne
pas utiliser de couple excessif ni à déformer la tuyauterie de
quelque manière. Vous devez d'abord raccorder le tube à
basse pression puis le tube à haute pression.
RAYON DE COUDE MINIMAL
Lors du cintrage de la tuyauterie de réfrigérant de
raccordement, le rayon minimal de cintrage est 10 cm.
Rayon
≥ 10 cm (4 in)
Instructions
pour
tuyauterie à l'unité intérieure
1. Alignez le centre des deux tubes que vous raccorderez.
Tuyauterie de
l'unité intérieure
A (mm)
Min.
Max.
0,7 (0,0275")
1,3 (0,05")
1,0 (0,04")
1,6 (0 063")
1,0 (0,04")
1,8 (0,07")
2,0 (0 078")
2,2 (0 086")
2,0 (0 078")
2,4 (0 094")
Tube
raccorder
Écrou évasé
la
Tube
