Integral T thermostats process

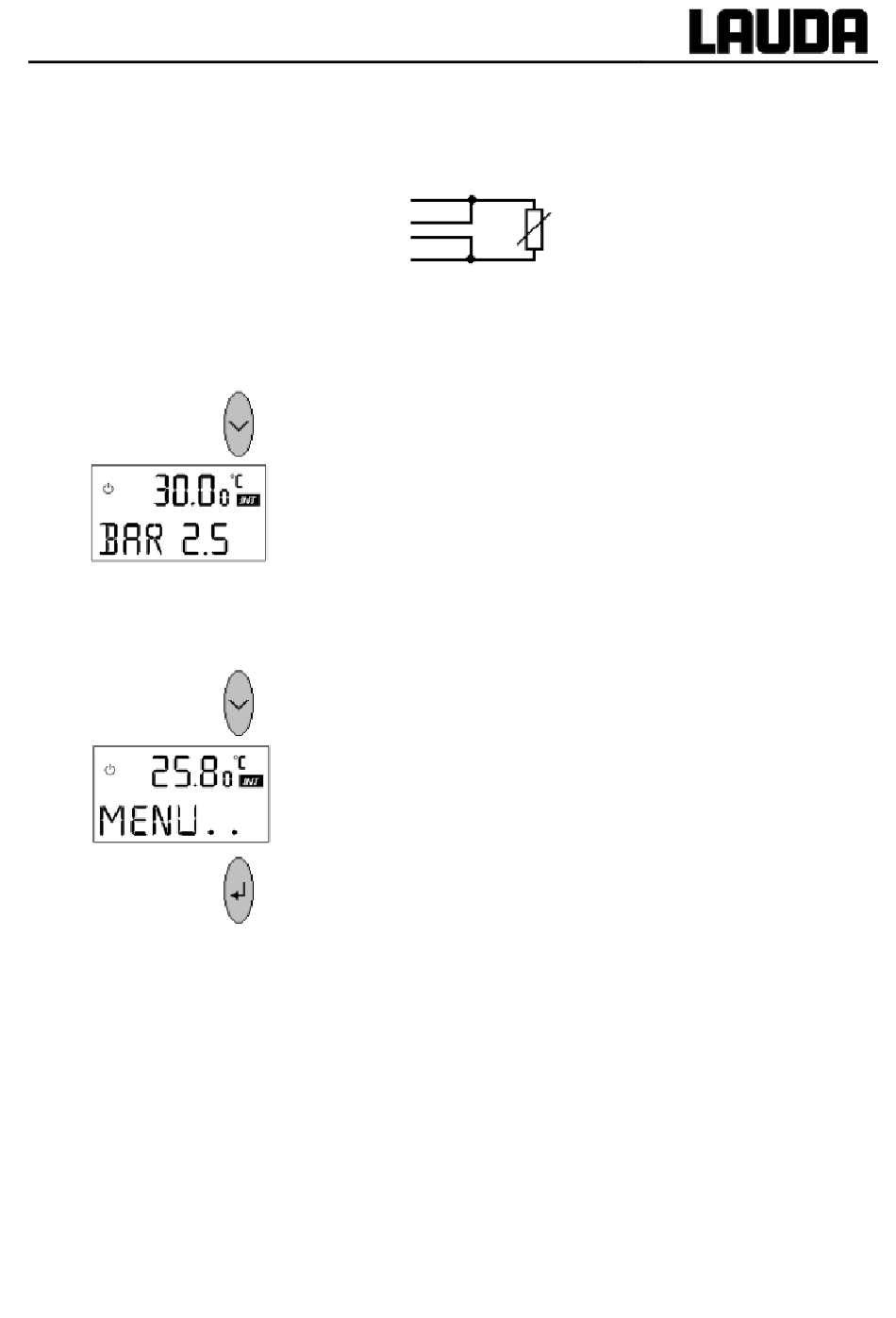

Branchement de la sonde externe Pt100 sur la prise Lemo 10S :
Contact
1
+
2
+
3
4
- Connecteur à 4 contacts Lemosa pour branchement de la sonde Pt100 (réf. EQS 022).
- Utilisez des câbles blindés. Reliez l'écran électrostatique au logement de la prise.
7.5.3
Affichage de la pression
7.5.4
Menu . .
29.04.15 / YAWF 0026
I
Trajet du courant
U
Circuit dérivé
-
U
Circuit dérivé
-
I
Trajet du courant
- La pression de la pompe régnant dans le circuit externe
en raison de la résistance hydraulique est affichée dans
la 2ème ligne.
- Cet affichage sert uniquement au réglage et à la
surveillance de la soupape de dérivation.
- Les caractéristiques de la pompe permettent d'évaluer
le débit respectif.
- Continuez au niveau 1.
Mise en service
Pt100
DIN EN 60751
33
