2-8
(5).

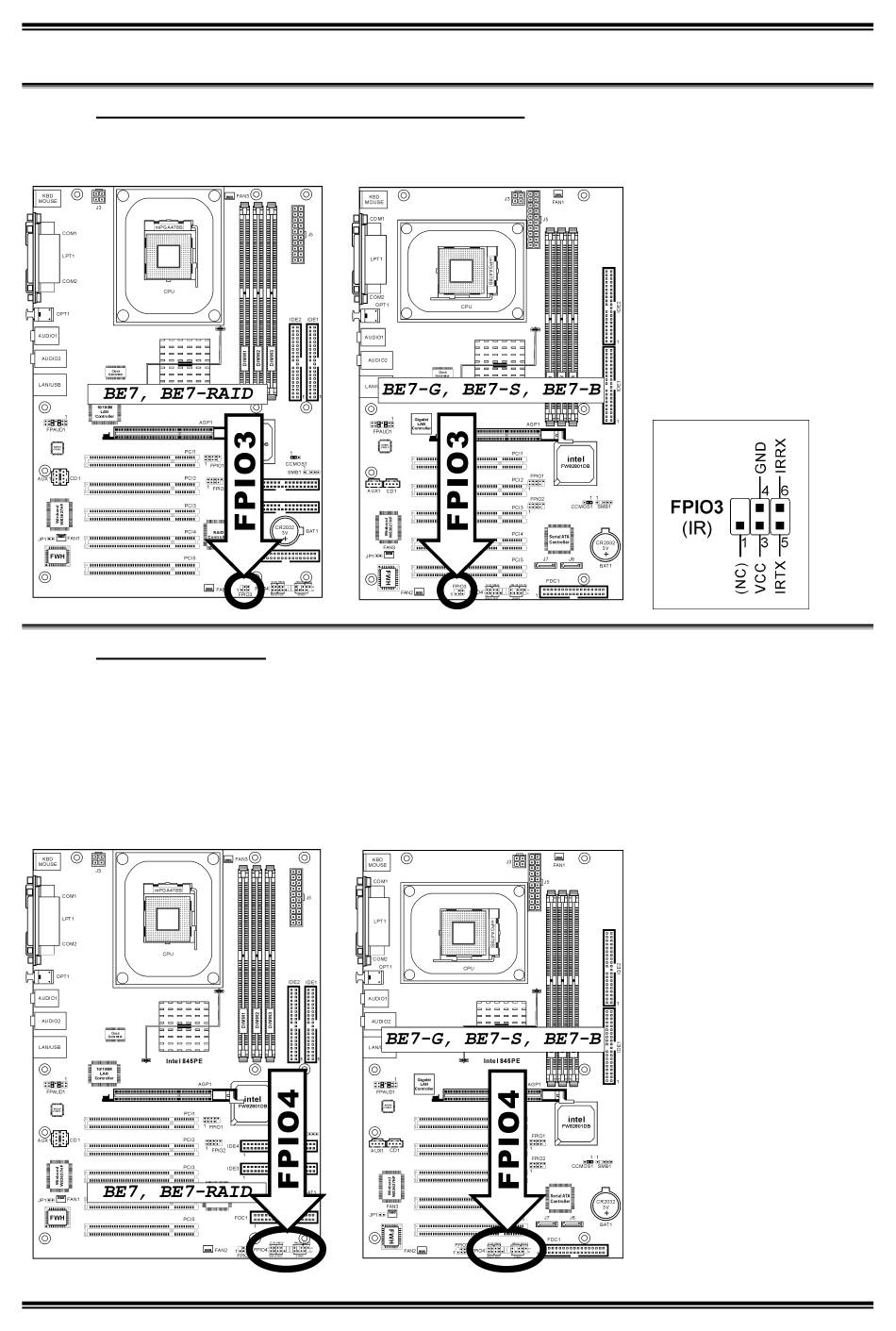

FPIO3: Connecteur pour Périphérique Infrarouge
Ce connecteur permet de brancher un périphérique IR optionnel. Cette carte mère supporte les taux de
transfert IR standards.
(6).
Connecteurs FPIO4
Les connecteurs sont utilisés pour brancher des contacts et des diodes indicateurs sur le panneau avant de
votre boîtier.
Regardez le sens et la position du Power LED. La marque "+" alignée à la broche sur la figure ci-dessous
signifie que celle ci est la broche à polarité positive pour la connexion de la diode. Veuillez faire attention
aux branchements de ces connecteurs. Un mauvais sens n'aura que pour conséquence une diode qui ne
s'allume pas mais un mauvais branchement des contacts peut provoquer un dysfonctionnement du
système.
BE7 Series
Chapitre 2
