Elektroinstallation
Stromversorgung
Max. Nennleistung
Absicherung
RCD
GEFAHR
Lebensgefahr durch Stromschlag
> Vor der Installation elektrische Komponenten vom
Stromnetz trennen.
> Prüfen, ob alle Komponenten spannungsfrei sind.
> Verhindern, dass die Stromzufuhr versehentlich
zugeschaltet wird.
35
Stromversorgung für SensoWash
installieren (optional)
> Stromzuleitung installieren, laut technischen
Angaben des SensoWash
> Spannungsversorgung erst herstellen, wenn das
Dusch-WC montiert wird.
37

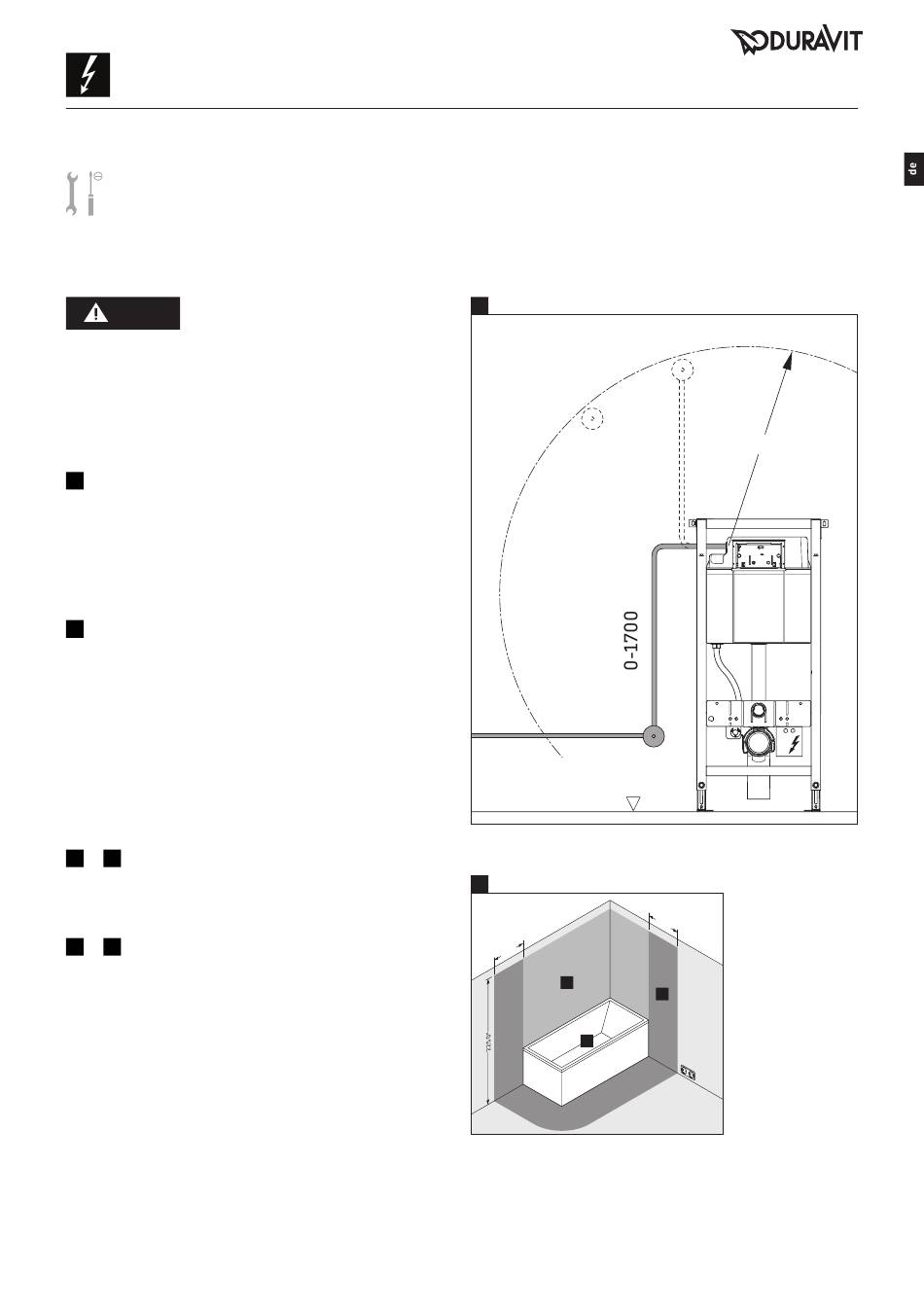

Vorinstallation/Planung
> Platzierung für Rohbaudose vorsehen:
• innerhalb 1700 mm (Grafik A)
• außerhalb der Schutzzonen 0 – 2 (Grafik B)
> Dahin festverlegte Zuleitung für Stromversorgung
legen:
• separate Absicherung und Fehlerstrom-
Schutzeinrichtung (RCD) vorschalten
• allpolig trennenden Hauptschalter außerhalb
der Schutzzonen 0 – 2 (Grafik B) vorschalten
–
41
45
Rohbauset installieren
> Rohbaudose an vorgesehenem Punkt
platzieren.
–
55
58
WC-Element anschließen
> Zuleitung an Transformator anschließen.
Dusch-WC
®
.
®
100-240 V, 50-60 Hz
10 W
I
= 16 A
N
I
≤ 30 mA
ΔN
A
0
Schutzzonen nach DIN VDE 0100-701
B
0
6 0
1
0
* oder Höhe des höchsten fest angebrachten
Brausekopfes/ Wasserauslasses; je nachdem,
was höher ist
0-1700
6 0
0
2
MAL_57155/17.10.1
5
