Mise en service / test de fonctionnement
8. Composants

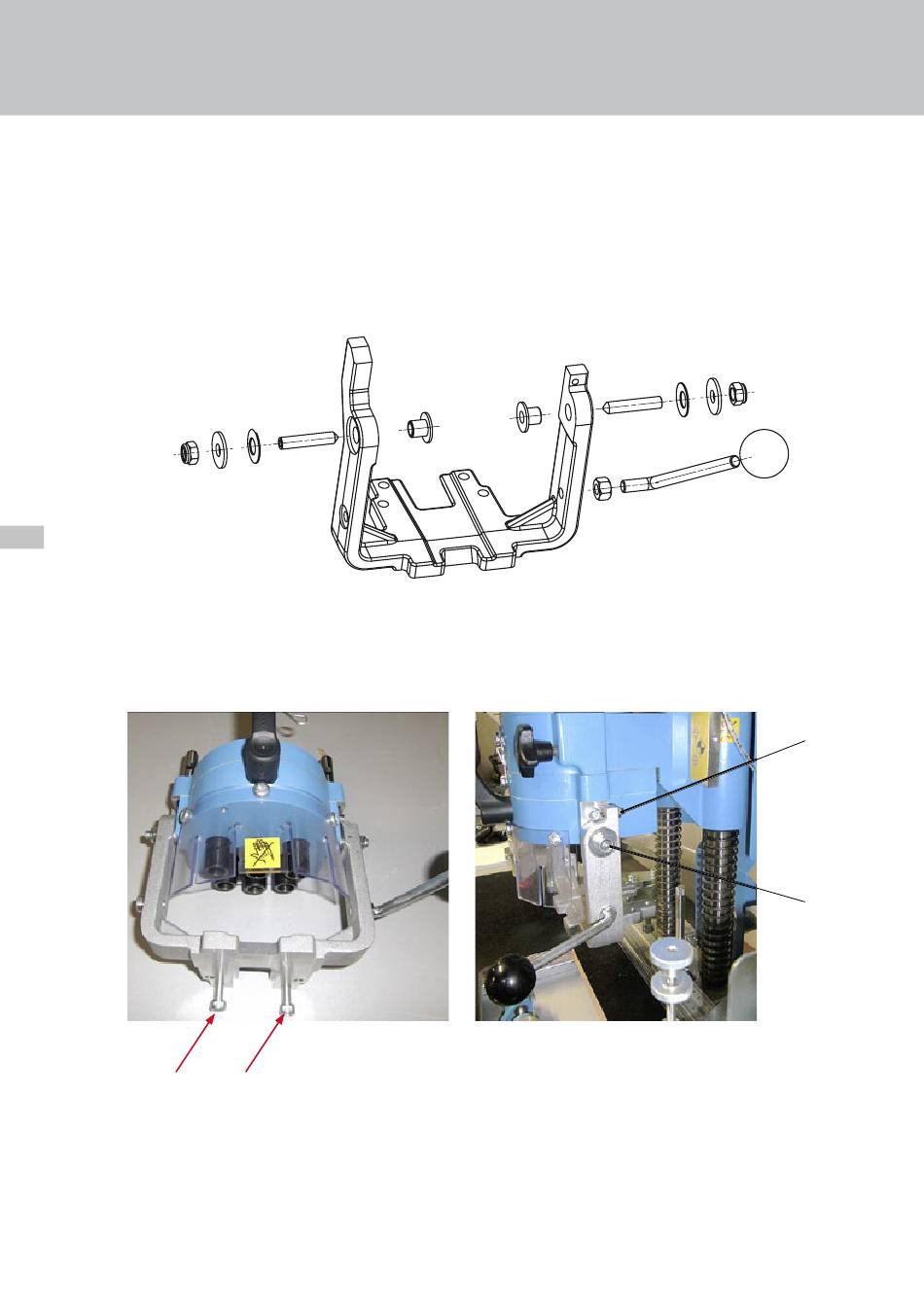

Étrier d'insertion pour le mécanisme de perçage
interchangeable, 6 broches
L'étrier d'insertion est livré en pièces détachées et doit être
monté selon le schéma. L'étrier à enfoncer est uniquement
utilisable en liaison avec ce mécanisme de perçage
interchangeable à 6 broches.
fr
Étrier d'insertion assemblé.
Vis de fixation pour la matrice de compression pour enfoncer
les charnières et les ferrures d'assemblage.
Respectez toujours les notices de montage !
30
Fixation latérale avec vis de butée
précis de l'étrier à enfoncer avec les vis de fixation
mécanisme de perçage interchangeable, 6 broches.
1
2
pour un positionnement
1
sur le
2
