Pièces de rechange
A. Remplacement du ventilateur de convection
1.
Remplacement du ventilateur de tirage (échappement)
NUMÉRO DE PIÈCE : 812-3381
a.
Préparation de l'appareil depuis le retrait du ventilateur :
i.
Débranchez l'appareil de la prise électrique.
ii.
Enlevez les panneaux et déconnectez le conduit de fumée.
iii.
Sortez le poêle et placez-le sur l'âtre.
iv.
Enlevez le panneau d'accès droit, puis sortez le panneau latéral
droit de l'appareil en le faisant glisser pour exposer le ventilateur
de tirage. Il est retenu par deux vis.
b.
Enlevez le ventilateur existant (Figure 26.1) :
i.
À l'aide d'une clé ou tournevis à douille de 8 mm (11/32 po) pour
desserrer et retirer les (6) écrous reliant la plaque de montage du
moteur au boitier du ventilateur sur votre appareil.
ii.
Retirez la rondelle située en-dessous du joint de borne sur le câble
de mise à la terre.
iii.
Retirez la plaque de moteur/montage du boîtier de ventilateur.
iv.
Raclez les anciens matériaux d'étanchéité du boîtier de ventilateur.
c.
Installez un nouveau ventilateur :
i.
Le ventilateur et le boîtier de ventilateur sont expédiés dans ce kit.
Il faut désormais les séparer si vous utilisez le boîtier de ventilateur
existant déjà installé sur l'appareil.
ii.
À l'aide d'une clé ou tournevis à douille de 8 mm (11/32 po) pour
desserrer et retirer les (6) écrous reliant la plaque de montage du
moteur au boitier du ventilateur sur votre appareil.
iii.
Retirez la rondelle située en-dessous du joint de borne sur le câble
de mise à la terre.
iv.
Retirez le moteur / la plaque de montage du boîtier de ventilateur et
jetez ou mettez de côté le boîtier de ventilateur.
v.
Retirez soigneusement les matériaux d'étanchéité du nouveau
boîtier et placez-les sur le boîtier de ventilateur de l'appareil.
d.
Réinstaller le ventilateur sur le boîtier de ventilateur :
i.
Installez le ventilateur sur le boitier en vous assurant que les sorties
de câblage sont en position « 8 heures » pour l'appareil CB1200 et
« 12 heures » pour le foyer encastré 1200-I. Placez la rondelle et
ensuite le câble de mise à la terre sur le boulon le plus proche de la
plaque de montage.
ii.
Utilisez les écrous retirés à l'étape A1 pour sécuriser le ventilateur
au boitier.
iii.
Câblage électrique incorrect. Utilisez un fil de connexion, le cas
échéant. Reconnectez l'alimentation électrique.
e.
Réinstaller l'appareil :
i.
Remontez le panneau latéral droit sur l'appareil à l'aide des 2 vis
retirées précédemment.
ii.
Repoussez l'appareil dans l'âtre.
iii.
Rebranchez le conduit de fumée et réinstallez le jeu de panneaux ;
branchez l'appareil à une prise électrique.
26
Boulons du boîtier
Fil bleu
Fils blancs

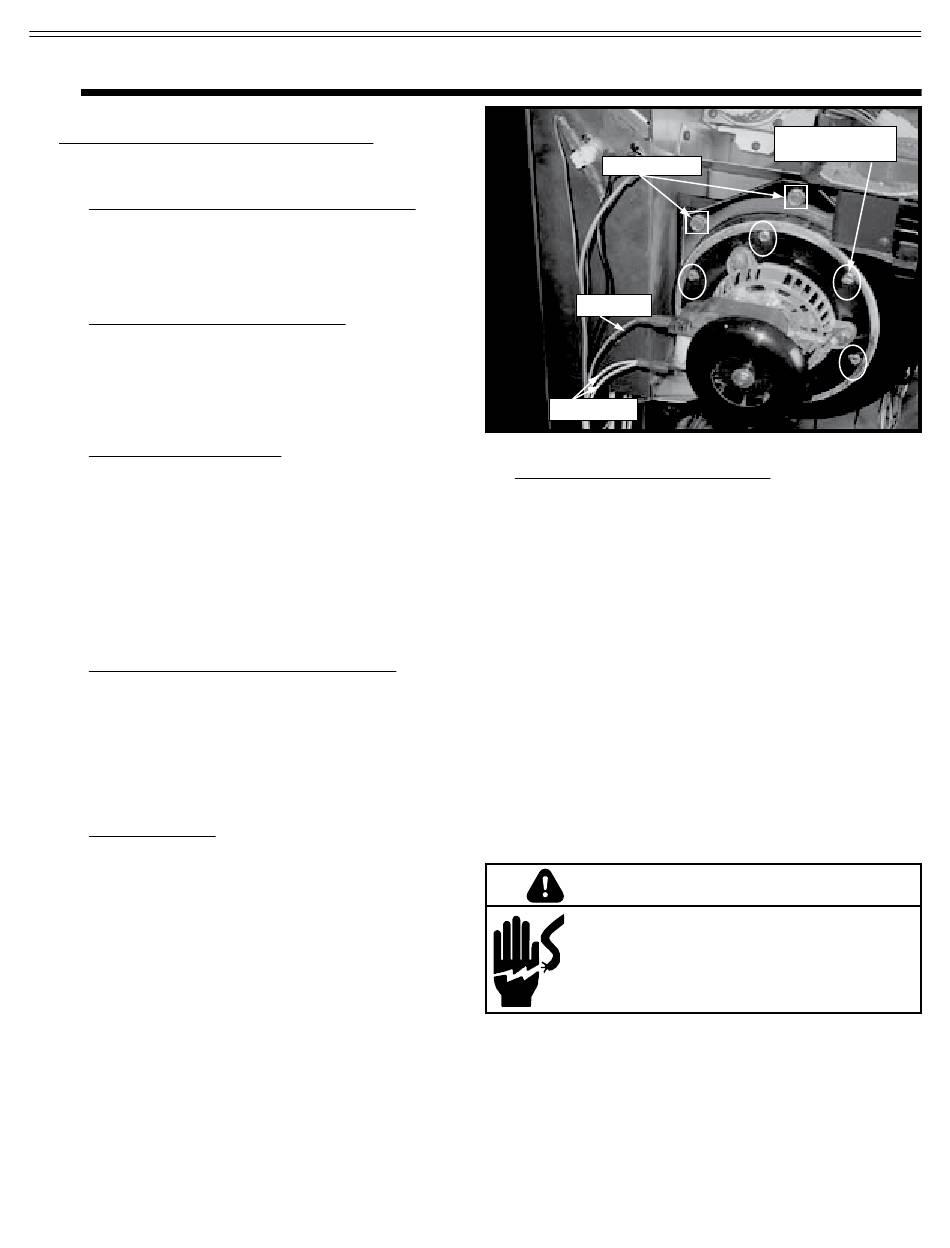

Figure 26.1
2.
Remplacement du ventilateur de convection
NUMÉRO DE PIÈCE : 812-4900
a.
Le ventilateur de convection se trouve dans la partie arrière inférieure
de l'insert. Si un kit de prise d'air extérieur est installé, vous devrez
d'abord enlever la bride de la prise d'air extérieur en enlevant les 2
vis au moyen d'un tournevis à tête cruciforme. Il n'est pas nécessaire
d'enlever le tuyau flexible de la bride.
b.
Enlevez les panneaux et déconnectez le conduit de fumée.
c.
Sortez le poêle et placez-le sur l'âtre.
d.
Enlevez le panneau d'accès gauche, puis sortez le panneau latéral
gauche du poêle en le faisant glisser pour exposer le ventilateur de
convection. Desserrez l'écrou à oreilles sur l'interrupteur à vide et
enlevez ce dernier pour pouvoir enlever le ventilateur.
e.
Déconnectez les fils du ventilateur. Les fils du faisceau de câbles
sont violets et blancs, les fils du ventilateur noirs.
f.
Le ventilateur de convection est maintenu en place par un aimant.
Un écrou à oreilles et une plaque ont été installés en usine pour les
besoins de transport uniquement. Vous pouvez les enlever une fois
le poêle installé. Soulevez le ventilateur en le décollant de l'aimant et
enlevez-le.
g.
Réinstallez-le en procédant dans l'ordre inverse.
Risque de décharge électrique.
•
N'enlevez PAS la broche de mise à terre de la fiche.
•
Introduisez-la directement dans une prise à 3 broches
mise à la terre.
•
Éloignez le cordon de l'appareil.
•
Ne placez PAS le cordon sous ou devant l'appareil.
7027-805J
Vis de montage
du ventilateur
ATTENTION
04/21
