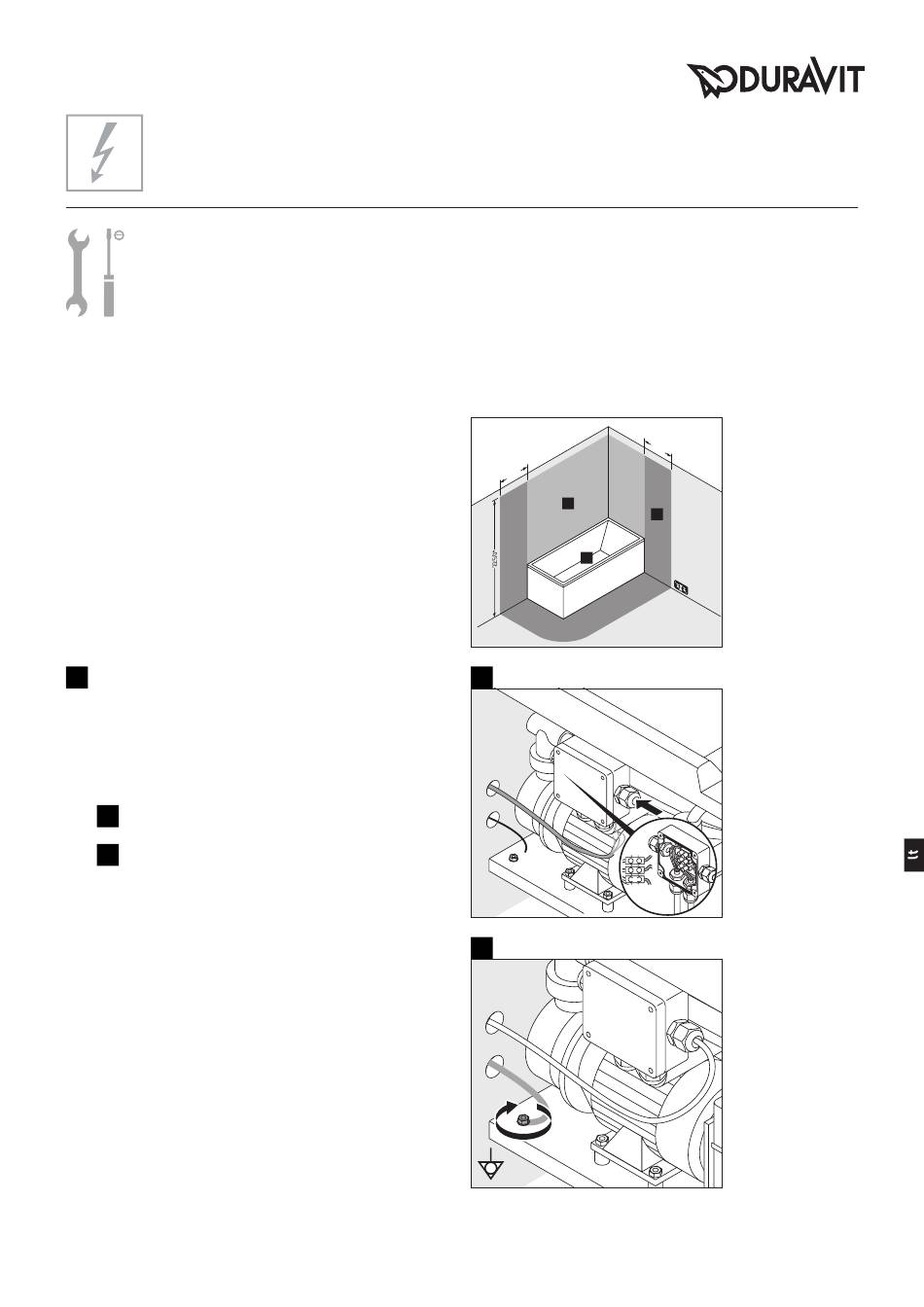

Elektros instaliacija
Elektros srovė
Saugiklis
RCD
Pirminė instaliacija
> Nutieskite stacionarias elektros tiekimo linijas:
• prijunkite atskirą saugiklį ir nuotėkio srovės
apsauginį įtaisą (RCD)
• už nurodytų apsauginių zonų (0–2) ribų prijunkite
visų fazių srovę atjungiantį pagrindinį jungiklį
• Maitinimo liniją palikite išsikišusią 3 000 mm
> Nutieskite potencialų išlyginimo laidą:
• laidą palikite išsikišusį 3 000 mm
16
Prijunkite sūkurinę vonią (16 brėž.)
NUroDyMAS! Saugokite, kad nesukeltumėte
trikdžių!
• Laidų nesuriškite užtrauktukais.
• Maitinimo linijos netieskite lygiagrečiai valdymo
linijoms.
I
Maitinimo liniją įjunkite į tinklo kištukinį lizdą.
II
Prie sūkurinės vonios prijunkite potencialų
išlyginimo laidą.
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
I = 16 A
N
I ≤ 30 mA
ΔN
Apsaugos zonos pagal DIN VDE 0100-701
0
6 0
1
0
I
L
N
PE
II
6 0
0
2
* arba aukščiausiai
tvirtinamos
dušo galvutės ir
vandens išleidimo
taško aukštis;
priklausomai nuo
to, kas aukščiau
WH_M_Einbau_WV_Magnete/15.12.7
