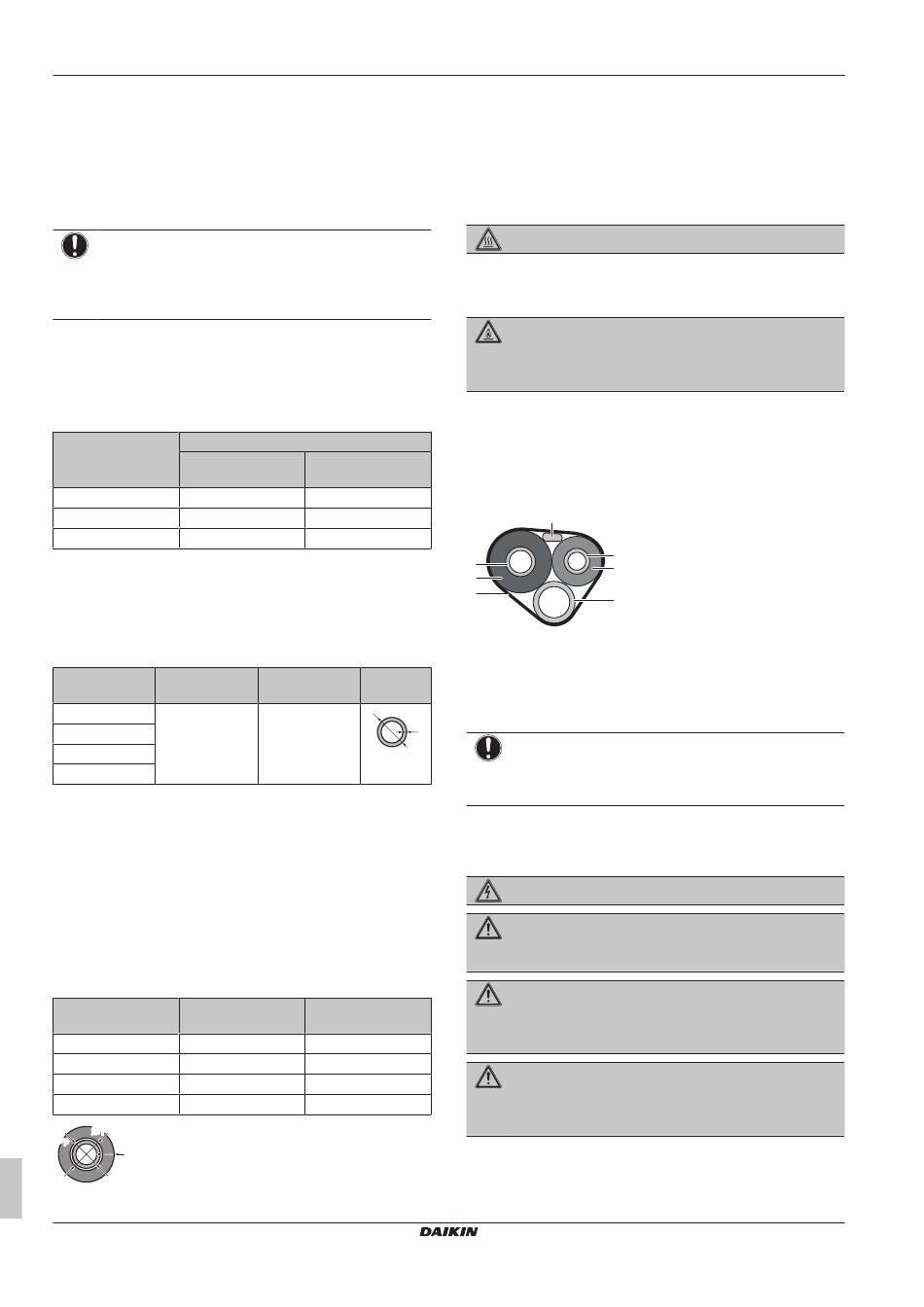

6 Installation de la tuyauterie

6 Installation de la tuyauterie
6.1 Préparation de la tuyauterie de
réfrigérant
6.1.1 Exigences de la tuyauterie de réfrigérant
REMARQUE
La tuyauterie et les autres pièces sous pression devront
être conçues pour le réfrigérant. Utilisez du cuivre sans
couture désoxydé à l'acide phosphorique pour le fluide de
refroidissement.
▪ La quantité de matériaux étrangers à l'intérieur des tuyaux (y
compris les huiles de fabrication) doit être ≤ 30 mg/10 m.
Diamètre de la tuyauterie de réfrigérant
Utilisez les mêmes diamètres que les connexions sur les unités
extérieures:
Classe Diamètre extérieur de la tuyauterie (mm)
Tuyauterie de
liquide
15~42
50~60
71
Matériau des tuyaux de réfrigérant
▪ Matériau des tuyaux: Cuivre sans soudure désoxydé à l'acide
phosphorique.
▪ Raccords évasés: Utilisez uniquement un matériau recuit.
▪ Degré de trempe de la canalisation et épaisseur de paroi:
Diamètre Degré de
extérieur (Ø) trempe
6,4 mm (1/4") Recuit (O)
9,5 mm (3/8")
12,7 mm (1/2")
15,9 mm (5/8")
(a)
En fonction de la législation en vigueur et de la pression de travail
maximale (voir "PS High" sur la plaquette signalétique), une
épaisseur de tuyauterie plus grande peut être requise.
6.1.2 Isolation de la tuyauterie de réfrigérant
▪ Utilisez de la mousse de polyéthylène comme matériau
d'isolation:
▪ avec un taux de transfert de chaleur compris entre 0,041 et
0,052 W/mK (entre 0,035 et 0,045 kcal/mh°C),
▪ avec une résistance à la chaleur d'au moins 120°C.
▪ Épaisseur de l'isolation
Diamètre extérieur Diamètre intérieur
du tuyau (Ø ) de l'isolation (Ø
p
6,4 mm (1/4") 8~10 mm
9,5 mm (3/8") 10~14 mm
12,7 mm (1/2") 14~16 mm
15,9 mm (5/8") 16~20 mm
Ø Ø
i i
Ø Ø
p p
t
Manuel d'installation
8
Tuyauterie de gaz
Ø6,4 Ø9,5
Ø6,4 Ø12,7
Ø6,4 Ø15,9
(a)
Épaisseur (t)
Ø
≥0,8 mm
Épaisseur de
) l'isolation (t)
i
≥10 mm
≥13 mm
≥13 mm
≥13 mm
Si la température est supérieure à 30°C et si l'humidité relative est
supérieure à 80%, l'épaisseur des matériaux d'isolation doit alors
être d'au moins 20 mm afin d'éviter toute condensation sur la
surface du matériau isolant.
6.2 Raccordement de la tuyauterie de
réfrigérant
DANGER: RISQUE DE BRÛLURES
6.2.1 Raccordement de la tuyauterie de
réfrigérant à l'unité intérieure
AVERTISSEMENT:
INFLAMMABLE
Le réfrigérant à l'intérieure de cette unité est moyennement
inflammable.
▪ Longueur du tuyau. Maintenez la tuyauterie de réfrigérant la plus
courte possible.
1 Branchez le tuyau de réfrigérant à l'unité à l'aide des raccords
évasés.
2 Isolez la tuyauterie de réfrigérant, le câble d'interconnexion et
le tuyau de vidange de l'unité intérieure comme suit:
c
a
b
f
a Tuyau de gaz
b Isolation du tuyau de gaz
c Câble d'interconnexion
d Tuyau de liquide
e Isolation du tuyau de liquide
f Ruban de finition
g Tuyau de purge
t
REMARQUE
Veillez à isoler toute la tuyauterie de réfrigérant. Toute
tuyauterie exposée est susceptible de provoquer de la
condensation.
7 Installation électrique
DANGER: RISQUE D'ÉLECTROCUTION
AVERTISSEMENT
Utilisez TOUJOURS un câble multiconducteur pour
l'alimentation électrique.
AVERTISSEMENT
Utiliser un disjoncteur de type à déconnexion omnipolaire
avec séparation de contact d'au moins 3 mm assurant une
déconnexion en cas de surtension de catégorie III.
AVERTISSEMENT
Si le câble d'alimentation est endommagé, il DOIT être
remplacé par le fabricant, son agent de service ou des
personnes qualifiées afin d'éviter tout danger.
MATÉRIAU LÉGÈREMENT
d
e
g
CTXM15+FTXM20~42+ATXM20~35R2/5V1B +
FTXM50~71R2V1B + ATXM50R2V1B
Climatiseur autonome Daikin
3P482320-11R – 2020.06
