Raccordement De La Tuyauterie De Purge; Raccordement De La Tuyauterie À Droite, À Droite Derrière Ou En Bas À Droite; Pour Raccorder La Tuyauterie À Gauche, À Gauche Derrière Ou En Bas À Gauche; Recherche De Fuites D'eau - Daikin CTXM15R2V1B Manuel D'installation

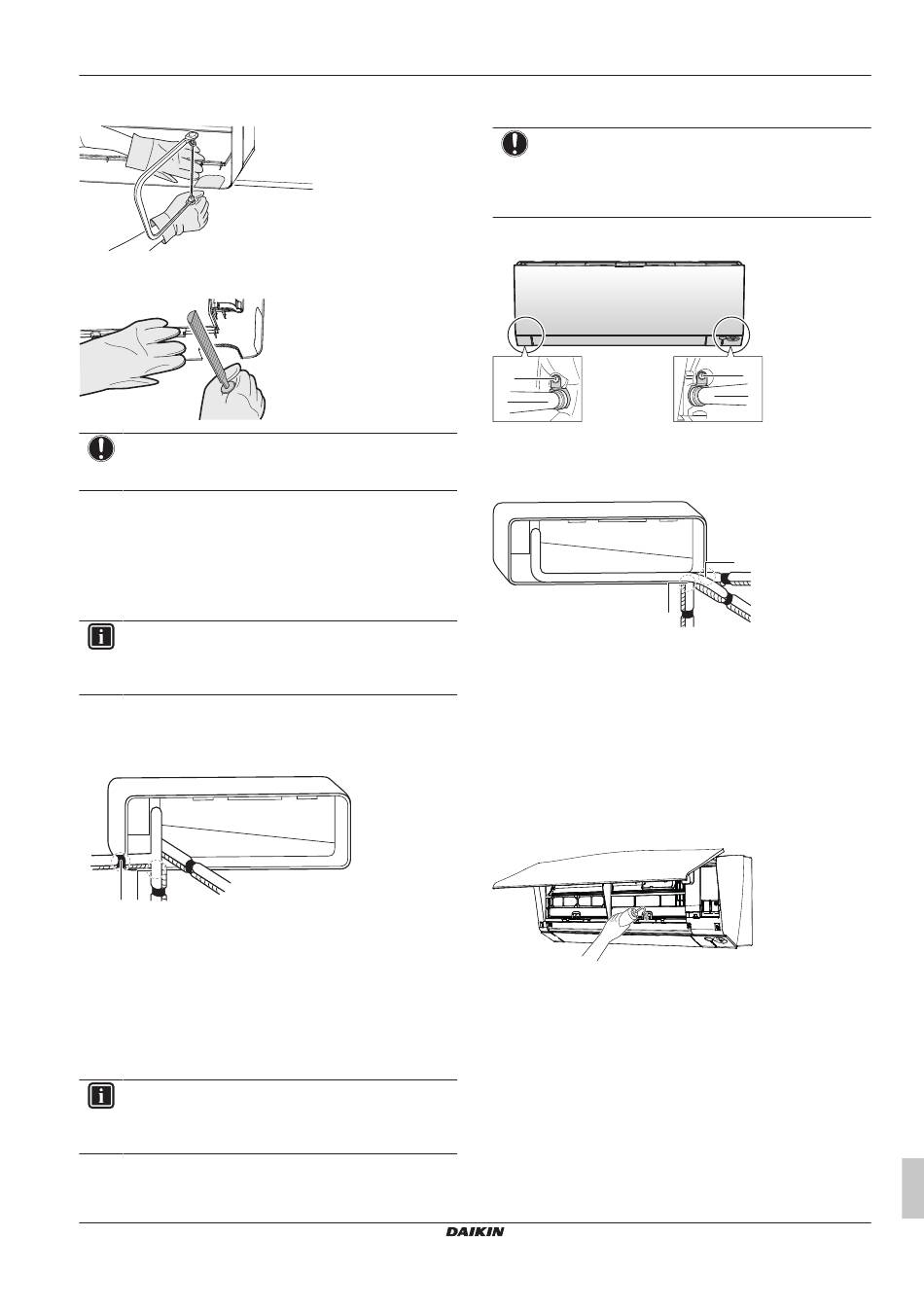

1 Découpez le couvercle de l'orifice de tuyau à partir de l'intérieur
de la grille avant à l'aide d'une scie à chantourner.
2 Eliminez les bavures le long de la partie découpée à l'aide
d'une lime demi-ronde.
REMARQUE
N'utilisez PAS de pinces pour retirer le couvercle de
l'orifice du tuyau, car cela endommagerait la grille avant.
5.4 Raccordement de la tuyauterie de
purge
5.4.1 Raccordement de la tuyauterie à droite, à
droite derrière ou en bas à droite
INFORMATIONS
La tuyauterie d'usine est réglée par défaut à droite. Pour
les tuyauteries du côté gauche, retirez la tuyauterie du côté
droit et installez-la du côté gauche.
1 Fixez le tuyau de purge avec du ruban adhésif en vinyle au bas
des tuyaux de réfrigérant.
2 Enveloppez le flexible de purge et les tuyaux de réfrigérant
avec de la bande isolante.
A
C
a b B
A Tuyauterie à droite
B Tuyauterie à gauche
C Tuyauterie à droite derrière
a Enlevez le couvercle de l'orifice de tuyau pour la
tuyauterie à droite
b Enlevez le couvercle de l'orifice de tuyau de la tuyauterie
en bas à droite
5.4.2 Pour raccorder la tuyauterie à gauche, à
gauche derrière ou en bas à gauche
INFORMATIONS
La tuyauterie d'usine est réglée par défaut à droite. Pour
les tuyauteries du côté gauche, retirez la tuyauterie du côté
droit et installez-la du côté gauche.
1 Retirez la vis de fixation de l'isolation située à droite et retirez le
flexible de drainage.
CTXM15+FTXM20~42+ATXM20~35R2/5V1B +
FTXM50~71R2V1B + ATXM50R2V1B
Climatiseur autonome Daikin
3P482320-11R – 2020.06
2 Retirez le bouchon d'évacuation situé sur la gauche et fixez-le
sur le côté droit.
REMARQUE
N'appliquez PAS d'huile lubrifiante (huile réfrigérante) sur
le bouchon de vidange au moment de l'insertion. Le
bouchon de vidange peut se détériorer et provoquer des
fuites par le bouchon.
3 Insérez le flexible de vidange du côté gauche et n'oubliez pas
de le serrer avec la vis de fixation pour éviter toute fuite d'eau.
a
b
a Vis de fixation d'isolation
b Tuyau de purge
4 Fixez le tuyau de purge au bas des tuyaux de réfrigérant à
l'aide d'un ruban adhésif en vinyle.
b
A Tuyauterie de gauche
B Tuyauterie de gauche derrière
C Tuyauterie en bas à gauche
a Enlevez le couvercle de l'orifice de tuyau de la tuyauterie
à gauche
b Enlevez le couvercle de l'orifice de tuyau de la tuyauterie
en bas à gauche
5.4.3

Recherche de fuites d'eau

1 Retirez les filtres à air.
2 Versez graduellement environ 1 l d'eau par le bac de purge afin
de vérifier s'il y a des fuites d'eau.
5 Installation de l'unité
a
b
a
A
B
C
Manuel d'installation
7
