9 Mise en service

a b
c
d
f
e
a Tuyau de purge
b Câble d'interconnexion
c Plaque de montage (accessoire)
d Tuyauterie de réfrigérant
e Vis de fixation de l'unité intérieure M4×1L (accessoire)
f Bâti inférieur

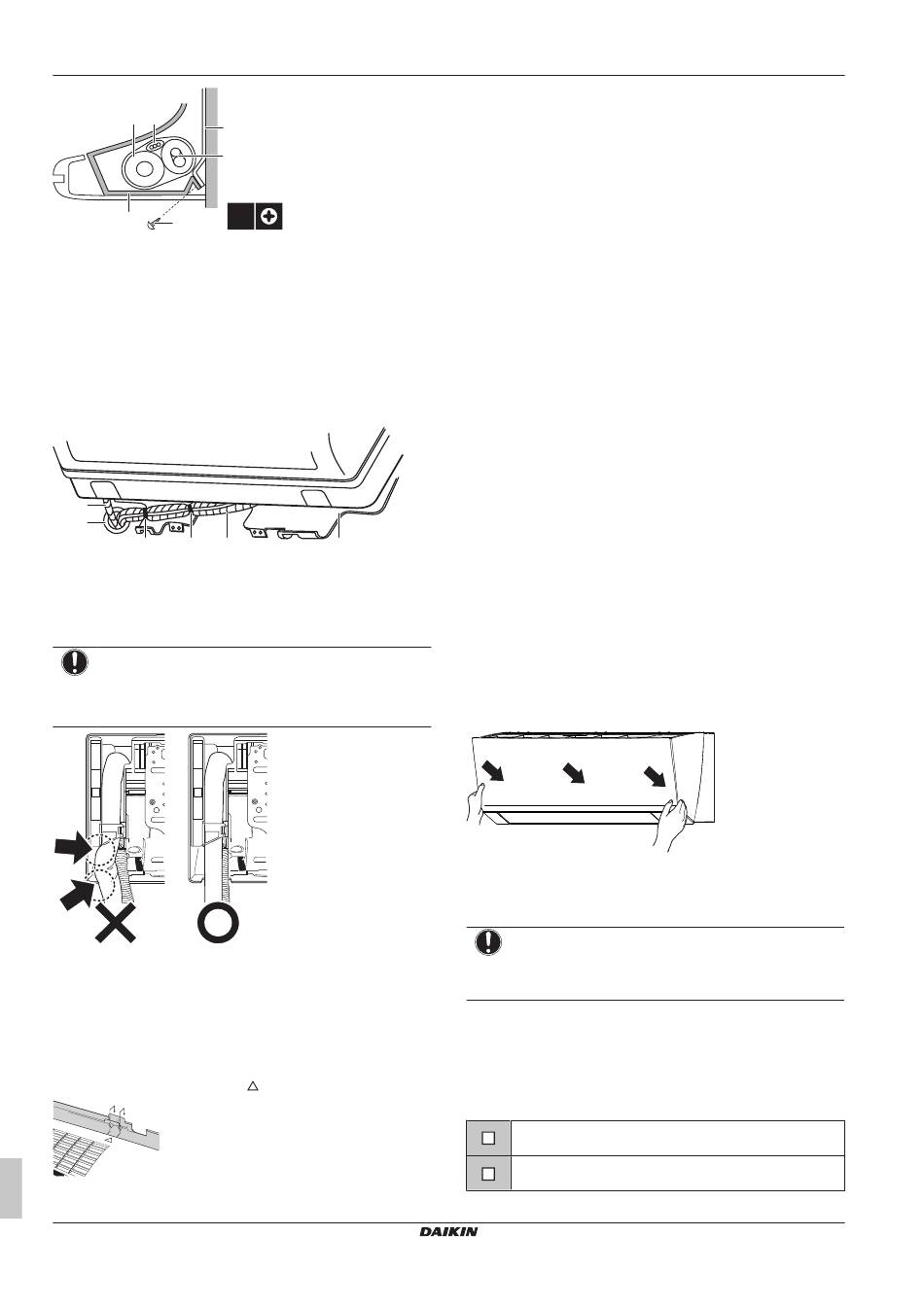

8.2 Passage des tuyaux à travers les
trous de mur
1 Placez les tuyaux de réfrigérant le long de la voie réservée à
cet effet sur la plaque de montage.
a
b
c c d
a Tuyau de purge
b Calfeutrez ce trou avec du mastic ou du produit de
calfeutrage
c Bande adhésive en vinyle
d Ruban d'isolation
e Plaque de montage (accessoire)
REMARQUE
▪ Ne pliez PAS les tuyaux de réfrigérant.
▪ Ne poussez PAS les tuyaux de réfrigérant sur le bâti
inférieur ou la grille avant.
2 Passez le tuyau de vidange et les tuyaux de réfrigérant par le
trou du mur.
8.3 Fixation de l'unité sur la plaque de
montage
1 Placez l'unité intérieure sur les crochets de la plaque de
montage. Utilisez les repères " " comme guide.
Manuel d'installation
10
2×
e
2 Appuyez sur le cadre inférieur de l'unité avec les deux mains
pour le placer sur les crochets inférieurs de la plaque de
montage. Veillez à ce que les fils NE se coincent PAS.
Note: Veillez à ce que le câble d'interconnexion ne se prenne PAS
dans l'unité intérieure.
3 Appuyez des deux mains sur le bord inférieur de l'unité
intérieure jusqu'à ce qu'elle soit fermement bloquée par les
crochets de la plaque de montage.
4 Fixez l'unité intérieure sur la plaque de montage à l'aide des 2
vis de fixation M4×12L (accessoire) de l'unité intérieure.
8.4 Fermeture de l'unité intérieure
8.4.1

Repose de la grille avant

1 Installez la grille avant et enclenchez fermement les 3 crochets
supérieurs.
2 Reposez les 2 vis (classe 15~42) ou 3 vis (classe 50~71) sur la
grille avant.
3 Pour la catégorie 50~71, retirez le volet inférieur (aube
horizontale). Branchez les 2 points de connexion centraux.
Accrochez le côté droit de l'aube à l'axe. Accrochez l'aube sur
son côté gauche.
4 Installez le filtre à air, montez le panneau avant et fermez-le.
8.4.2

Fermeture du couvercle de service

1 Placez le couvercle de service à son emplacement d'origine sur
l'unité.
2 Replacez 1 vis sur le couvercle d'entretien.
8.4.3

Repose du panneau avant

1 Fixez le panneau avant. Alignez les axes sur les fentes et
poussez-les à fond.
2 Fermez lentement le panneau avant; appuyez sur les deux
côtés et au centre.
9 Mise en service
REMARQUE
Utilisez TOUJOURS l'unité avec des thermistances et/ou
des capteurs/contacteurs de pression. A défaut, il y a un
risque que le compresseur brûle.
9.1 Liste de contrôle avant la mise en
service
Après l'installation de l'unité, vérifiez d'abord les points ci-dessous.
Une fois tous les contrôles effectués, l'unité doit être fermée. Mettez
l'unité sous tension une fois qu'elle est fermée.
Vous avez lu toutes les consignes d'installation, comme
indiqué dans le guide de référence de l'installateur.
Les unités intérieures sont correctement montées.
CTXM15+FTXM20~42+ATXM20~35R2/5V1B +
FTXM50~71R2V1B + ATXM50R2V1B
Climatiseur autonome Daikin
3P482320-11R – 2020.06
