16 | Installation de l'unité

16.2.2 Consignes pour l'installation de la tuyauterie de purge

Directives générales
Guide de référence de l'installateur et de l'utilisateur
58

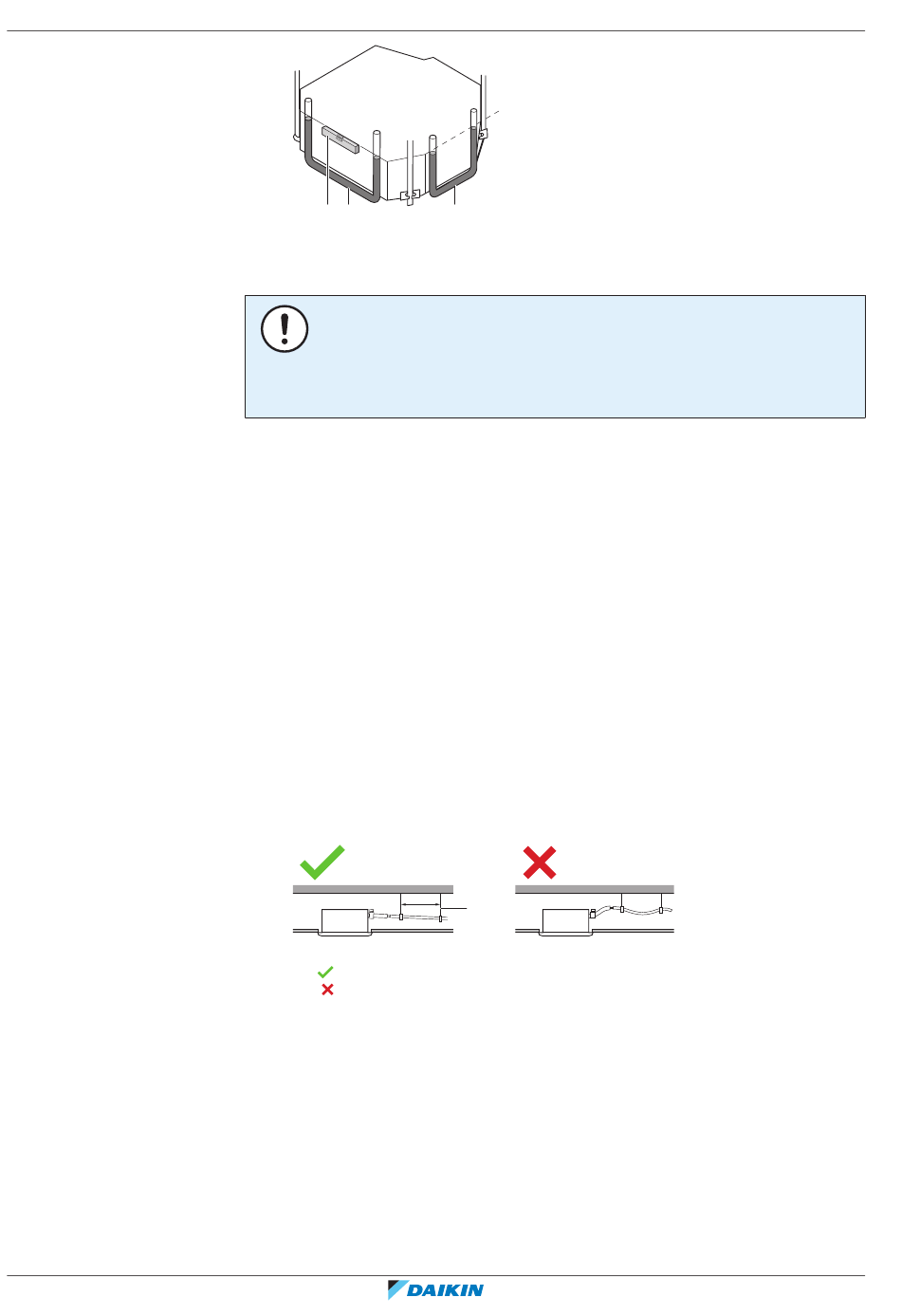

a b
a Niveau à bulle
b Tube en vinyle
c Niveau d'eau
REMARQUE
L'unité ne doit PAS être installée inclinée. Conséquence possible: Si l'unité est
inclinée dans le sens inverse du flux de condensat (le côté tuyauterie d'évacuation
est surélevé), le contacteur à flotteur risque de ne pas fonctionner correctement et
l'eau risque de goutter.
Assurez-vous que l'eau de condensation peut être évacuée correctement. Cela
implique:
▪ Directives générales
▪ Raccordement de la tuyauterie de purge à l'unité intérieure
▪ Recherche de fuites d'eau
▪ Longueur du tuyau. Veillez à ce que la tuyauterie soit la plus courte possible.
▪ Taille des tuyaux. La taille du tuyau doit être égale ou supérieure à celle du
tuyau de raccordement (tuyau en vinyle de 25 mm de diamètre nominal et de
32 mm de diamètre extérieur).
▪ Pente. Assurez-vous que la tuyauterie de purge a une pente (d'au moins 1/100)
pour éviter que l'air ne soit emprisonné dans la tuyauterie. Utilisez des barres de
suspension comme illustré.
1~1.5 m
a Barre de suspension
Autorisé
Non permis
▪ Condensation. Prenez des mesures contre la condensation. Isolez la tuyauterie
de purge complète dans le bâtiment.
▪ Tuyauterie ascendante. Si nécessaire, vous pouvez installer la tuyauterie
ascendante pour rendre la pente possible.
- Inclinaison du flexible de purge: 0~75 mm pour éviter le stress sur la tuyauterie
et pour éviter des bulles d'air.
- Tuyauterie ascendante: ≤300 mm de l'unité, ≤675 mm perpendiculairement à
l'unité.
c
b
a
FXFA20~125A2VEB
