18 | Installation électrique
Guide de référence de l'installateur et de l'utilisateur
72
c
b
d
c

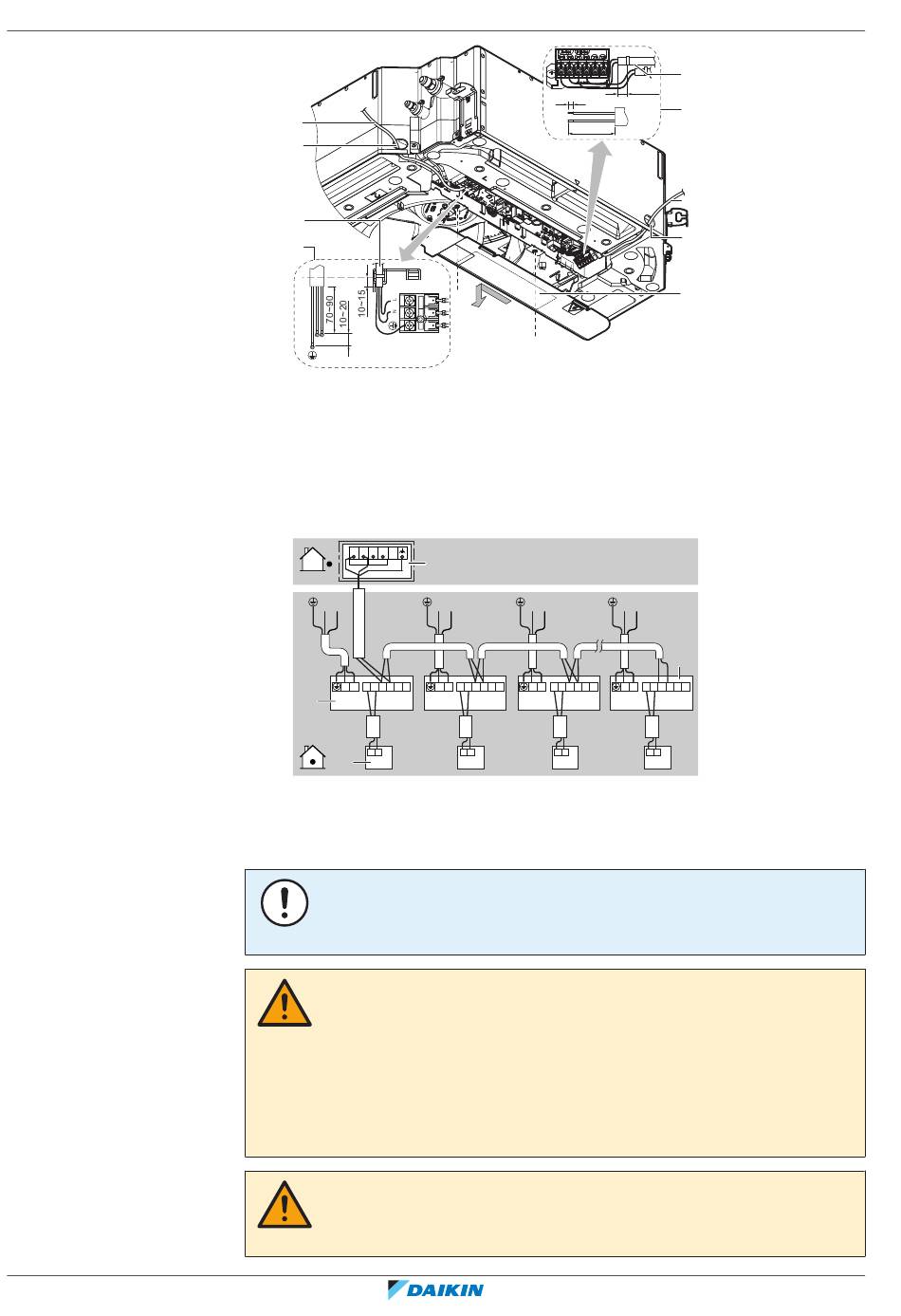

a Couvercle d'entretien (avec schéma de câblage)
b Ouverture pour les câbles
c Connexion de l'alimentation électrique
d Attache-câbles (accessoires)
e Connexion de l'interface utilisateur et du câble de transmission
Exemple de système complet
1 interface utilisateur commande 1 unité intérieure.
TO IN/D TO OUT/D
N L
N L
P P F F T T
1 2 1 2 1 2
b
P P
1 2
c
a Unité extérieure
b Unité intérieure
c Interface utilisateur
d Unité intérieure la plus en aval
REMARQUE
Pour l'utilisation de la commande de groupe et les limitations associées, reportez-
vous au manuel de l'unité extérieure.
MISE EN GARDE
▪
Chaque unité intérieure doit être raccordée à une interface utilisateur séparée.
Seul un contrôleur à distance compatible avec un système de sécurité peut être
utilisé comme interface utilisateur. Voir la fiche technique pour la compatibilité
des contrôleurs à distance (par ex. BRC1H52/82*).
▪
L'interface utilisateur doit toujours être mise dans la même pièce que l'unité
intérieure. Pour plus de détails, veuillez vous référer au manuel d'installation et
d'utilisation de l'interface utilisateur.
MISE EN GARDE
En cas d'utilisation d'un fil blindé, connectez le blindage au côté de l'unité extérieure
uniquement.
7
70~90
a
N L N L
N L N L
P P F F T T P P F F T T
1 2 1 2 1 2 1 2 1 2 1 2
P P P P
1 2 1 2
d
10~15
e
e
b
a
(mm)
N L
d
N L
P P F F T T
1 2 1 2 1 2
P P
1 2
FXFA20~125A2VEB
Conditionneur d'air à système VRV
