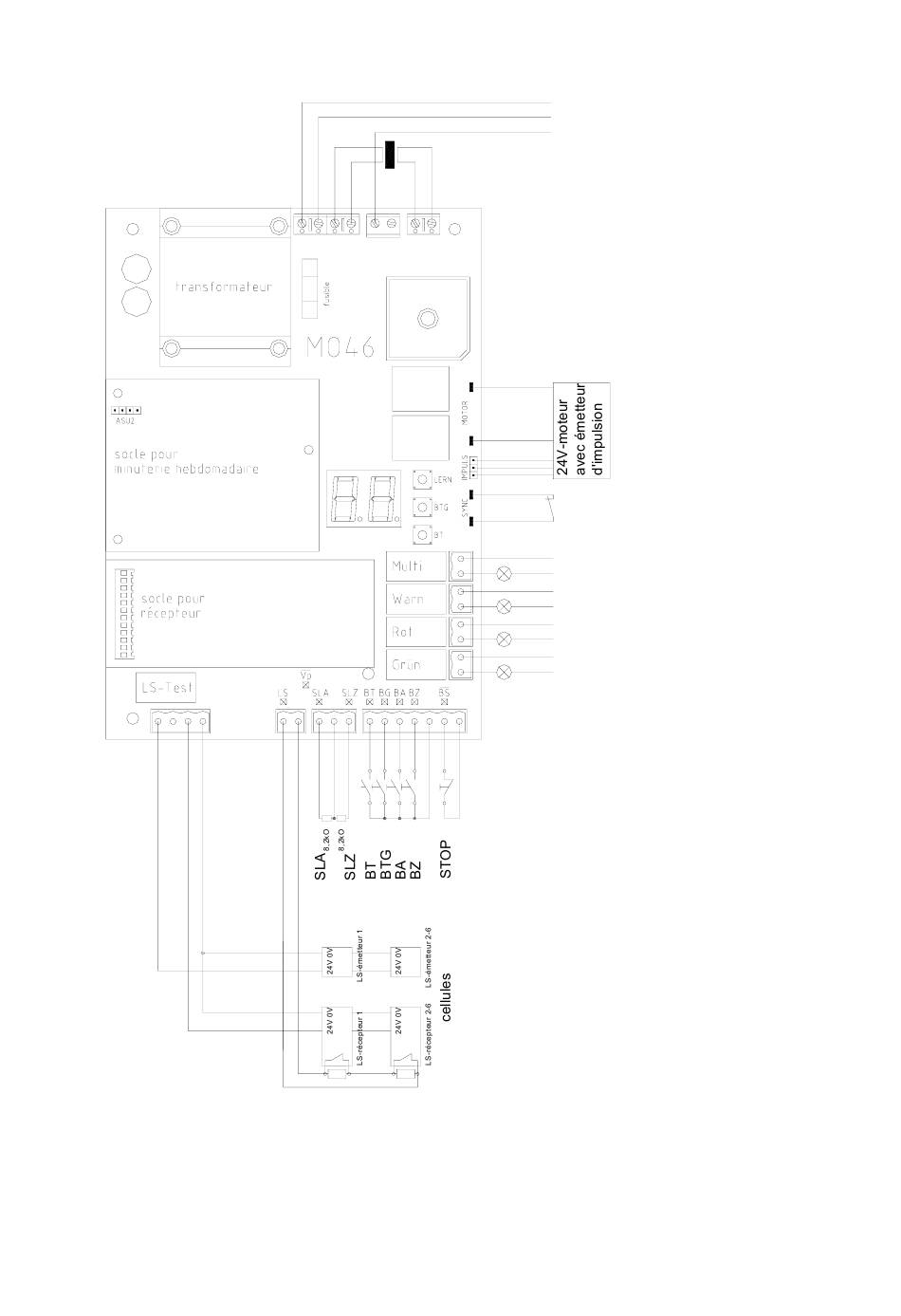

5.2. Plan de connexion de la logique de commande MO 46
• Les entrées de commutations non utilisées doivent être dérivées avec des résistances
de 8,2 kΩ.
• Si les entrées LS et BS ne sont pas utilisées, placez des ponts.
© 07.03.2011 ELKA-Torantriebe GmbH u. Co. Betriebs KG
1k0
1k0
Page 14
L1
N
PE
SYNC / DEVERROUILLAGE
MULTI 230Vac/max. 60W
(relais à multiples fonctions)
WARN 230Vac/max. 60W
(avertissement)
AMPEL ROT 230Vac/max. 60W
(feu rouge)
AMPEL GRÜN 230Vac/max. 60W
(feu vert)
Image 10
ORBIT 125 - 210
