5. Installation électrique
Alimentation de la logique de commande:
230Vac, 50Hz, une phase.
Connexion (sans borne de raccordement option):
Par câblage fixe et interrupteur principal ou par câblage flexible en combinaison d'un
délestage de traction selon les normes.
Vérifiez encore une fois, si la crémaillère est montée correctement et toutes les vis de la
crémaillère et de l'automatisme sont complètement serrées. Contrôlez pendant la mise en
service la position de la crémaillère, ajustez le cas échéant la crémaillère ou faites un
ajustage en hauteur de l'automatisme.
Un déverrouillage de sécurité doit être possible dans toutes les positions du portail.
Le portail se ferme venant de l'automatisme du coté gauche: M- vert
Le portail se ferme venant de l'automatisme du coté droite: M- rouge

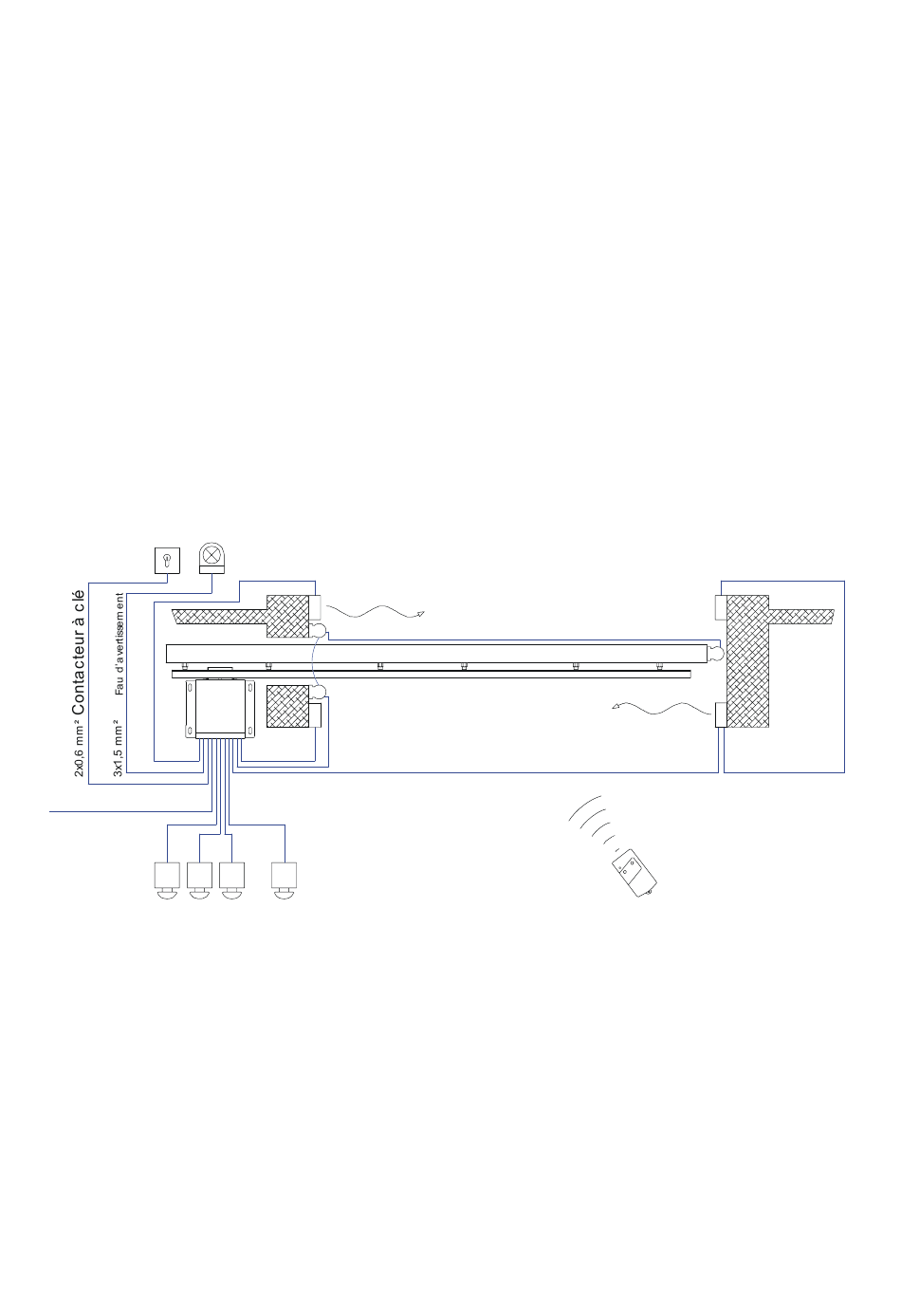

5.1. Exemple de raccordement
Alimentation
3x2,5 mm²
Ouvert
Stop
© 07.03.2011 ELKA-Torantriebe GmbH u. Co. Betriebs KG
Émetteur cellules
4x0,6 mm²
P rofil de sécurité
P rofil de sécurité
R écepteur cellules
4x0,6 mm²
4x0,6 mm²
c haque
2x0,6 m m ²
Ferm é
Ouverture piétonne
P rofil de sécurité
2x0,6 mm²
Émetteur cellules
Page 13
M+ rouge.
M+ vert.
R écepteur cellules
4x0,6 mm²
T éléc ommande
1) Ouvert - Stop - Fermé - Stop
2) Ouverture piétonne
Image 9
ORBIT 125 - 210
