QUADRA HEAD INFORMATIE

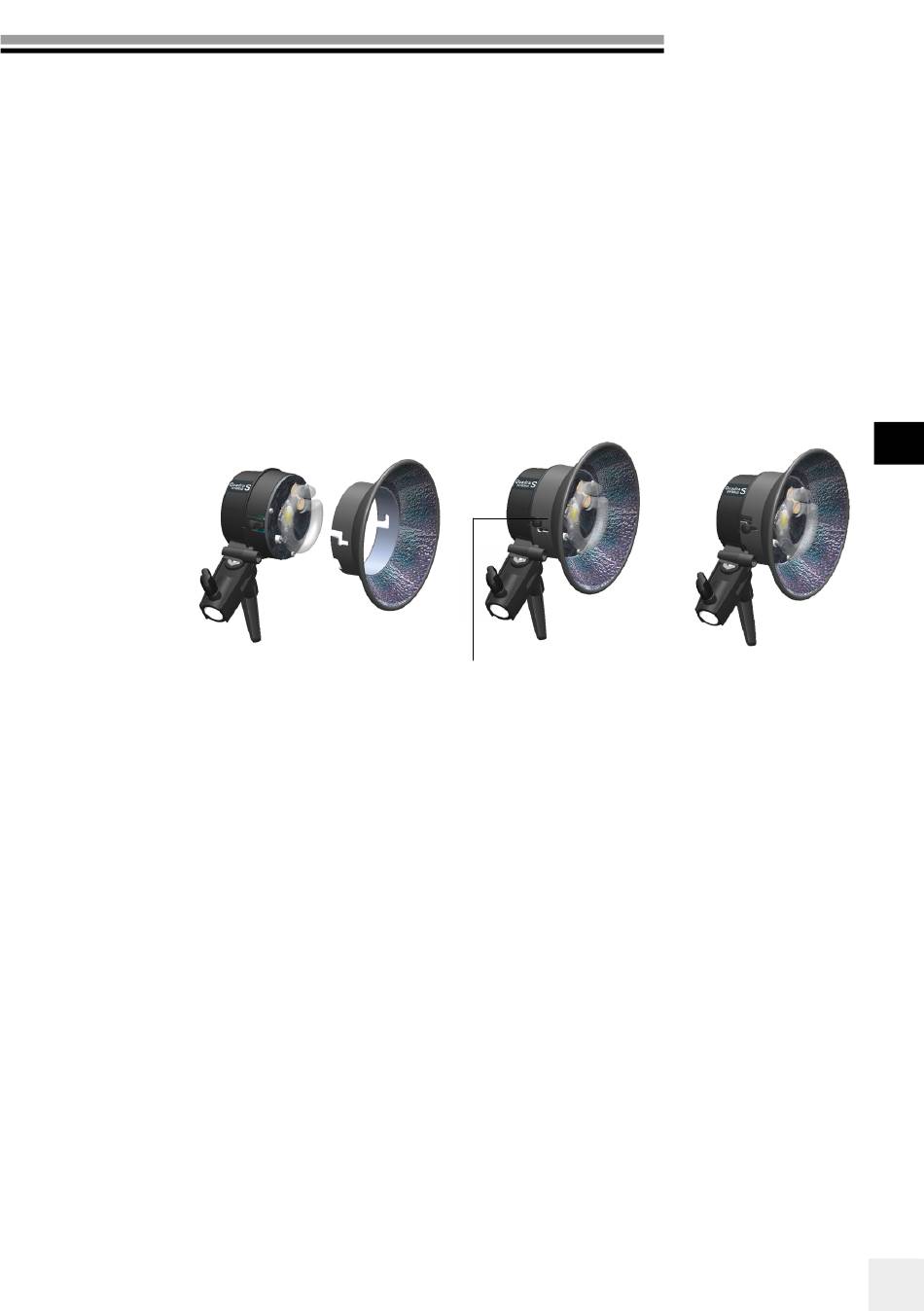

REFLECTORS AANBRENGEN
1. Schakel het apparaat altijd uit voordat u accessoires en reflectors aanbrengt.
2. Koppel de flitskabel los van het ELB 400-pack.
3. Monteer de Quadra Head op een statief en vergrendel hem met de beveiligingsschroef.
4. Breng de reflector aan over de Quadra Head, met de opening van de paraplu naar
beneden.
5. Druk de Quadra Head vergrendelingsknop stevig naar beneden en draai de reflector naar
rechts tot u hem hoort vastklikken.
6. Controleer of de reflector goed aangebracht is.
7. Sluit de flitskabel opnieuw aan op het pack en schakel de unit in.
8. Ga op dezelfde manier te werk als u reflectors verwisselt.
FLITSBUIS VERVANGEN
Volg de onderstaande instructies om een door de gebruiker te vervangen flitsbuis te verwisselen:
schakel het ELB 400-pack UIT.
1. Ontkoppel eerst de kabel van het pack en vervolgens van de Quadra Head.
2. Plaats de Quadra Head, zodra hij is afgekoeld op een droge en schone ondergrond.
3. Let op: gebruik beschermende handschoenen om de flitsbuis te verwijderen:
• Trek de flitsbuis stevig uit de terminals.
• Gebruik, indien de buis gebroken is, veiligheidshandschoenen. Voorkom snijwonden!
• Raak nooit de metalen elektroden aan en zorg ervoor dat de unit ontladen en van
het pack losgekoppeld is. Gebruik geïsoleerd gereedschap om de elektroden te
verwijderen.
4. Neem de nieuwe flitsbuis. HET IS VERPLICHT om beschermende handschoenen of een
isolerend doek te gebruiken want elk contact met uw vingers kan donkere sporen nalaten
zodra de flitsbuis in gebruik is.
• Gebruik voor de Pro-kop de hoefijzervormige flitsbuis / nr.24087
• Gebruik voor de Action-kop de omega-flitsbuis / nr.24086
5. Controleer of de buis nauwkeurig gecentreerd is en dat het triggercontact de buis omvat.
6. Sluit opnieuw aan en test de unit zoals gebruikelijk.
Duw de vergrendelingsknop in.
