MONTAGE
5.4.2.2

Montage de la fixation FlexFix au dos d'une colonne de montage

56 N O T I C E D ' I N S T R U C T I O N | deTec4 Prime

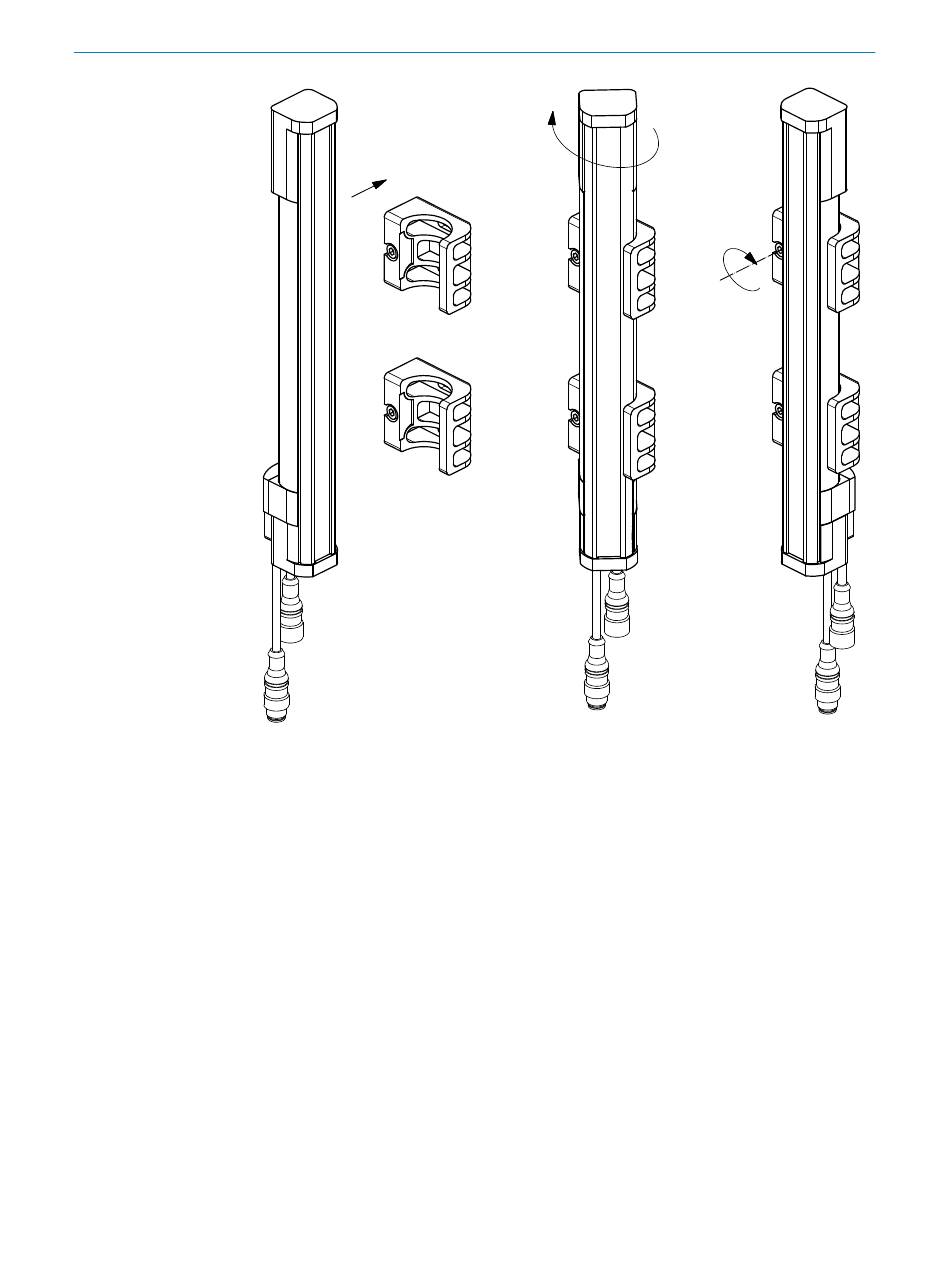

Illustration 35 : Installation du barrage immatériel de sécurité dans les fixations FlexFix
2. Fixer l'émetteur et le récepteur dans leur position à l'aide de la vis M5 dans la fixa‐
tion FlexFix.
Thèmes associés
• « Alignement de l'émetteur et du récepteur », page 76
Aperçu
La fixation FlexFix peut être installée avec des écrous coulisseaux dans la colonne de
montage.
Si vous souhaitez monter l'émetteur et le récepteur au milieu de la colonne de mon‐
tage, utilisez des rondelles entre les fixations FlexFix et la colonne de montage.
Procédé
1. Après avoir monté les fixations FlexFix, engager l'émetteur ou le récepteur par
l'avant dans les fixations FlexFix et aligner l'émetteur et le récepteur.
2. Fixer l'émetteur et le récepteur dans leur position à l'aide de la vis M5 dans la fixa‐
tion FlexFix.
