8.3.1. A fűrész nagyobb stabilitásának és biztonságos mű-
ködésének biztosítására ajánlott a fűrész állandó rögzítése
a munkaasztalon.
8.3.2. Szerelje le a talpról (6) a gumilábat (29) a 4. ábrán
látható módon. 4). A bal oldalon a gumiláb (29) le van sze-
relve.
8.3.3. Csavaros kötés segítségével (mely nem része a
szállítási terjedelemnek) erősítse a fűrészt a munkaasztal-
hoz a talpban (6) lévő nyílásokon (27) keresztül.
8.4. A munkaasztal-hosszabbítások felszerelése (5. ábra)
8.4.1. Ha olyan munkadarabbal dolgozik, amelynek mé-
retei meghaladják a fejező- és gérvágó fűrész munkaasz-
talának méreteit, javasolt a munkaasztal-hosszabbítások
felszerelése.
8.4.2. Lazítsa meg néhány fordulattal a talpon (6) lévő csa-
vart (11).
8.4.3. Állítsa bele a hosszabbítást (12) a talpon (6) lévő
rögzítőnyílásokba ütközésig, az 5. ábrán látható módon.
8.4.4. Rögzítse a hosszabbítást (12) csavarral (11) a talp-
hoz (6).
8.5. A satu felszerelése (5. ábra)
8.5.1. A pontosabb és biztonságosabb fűrészelés érde-
kében a munkadarabot satuval biztonságosan rögzíteni
kell. A satut a talp (6) mind bal-, mind jobb oldaláról fel kell
szerelni.
8.5.2. Csavarja ki a satuállvány rögzítőcsavarját (13) any-
nyira, amennyire a satuállvány (30) felszereléséhez szük-
séges.
8.5.3. Állítsa bele a satuállványt (30) a talpon (6) lévő nyí-
lásba az 5. ábrán látható módon.
8.5.4. Rögzítse a satuállványt (30) csavarral (13) a talphoz
(6).
Megjegyzés: Gérvágás esetén a satut le kell szerelni a talp
bal oldaláról és át kell vinni a jobb oldalára. Enélkül nem
lehetséges gérvágást végezni.
A MUNKA ELŐKÉSZÍTÉSE ÉS A
BEÁLLÍTÁSOK
9.1. Kezelőszervek (6. ábra)
9.1.1. A fogantyún (1) található a ki-/be kapcsoló
gomb (31), amely a fejező- és gérvágó fűrész üzemmód-
ban használatos.
Megjegyzés: Munkaasztal (17) – szerelje fel és rögzítse a
legfelső helyzetben. Ha a munkaasztal (17) nincs felemel-
ve, a motor beindítása fejező- és gérvágó fűrész üzem-
módban nem lehetséges.
9.1.2. A tolórúd (21) az alsó védőburkolat (4) reteszelésé-
nek feloldására szolgál a fejező- és gérvágó fűrész üzem-
módban.
40
9. ábra
9.1.3. A mágneses indító bekapcsoló gombja (32) és ki-
kapcsoló gombja (33) fűrészgép üzemmódban történő
munkavégzéskor használatosak.
Megjegyzés: Ha munka közben áramszünet következik
be, az áramszolgáltatás helyreálltakor a fűrész újbóli be-
indításához ismét meg kell nyomni a bekapcsoló gombot
(32).
9.2. A fűrész felső és alsó helyzetbe állítása (7. ábra)
9.2.1. A fűrész felső helyzetbe állításához nyomja meg a
fűrész fogantyúját (1), amikor a fűrész alsó helyzetben van.
9.2.2. A fogantyút (1) benyomva tartva vegye ki a rögzí-
tőpecket (25). Győződjön meg arról, hogy a rögzítőpecek
(25) mögötti műanyagnyelv elmozdult.
9.2.3. Engedje fel a fogantyút (1), és a fűrészkonzolt a rugó
felső helyzetbe állítja.
9.2.4. Vegye le a fűrész munkaasztaláról a védőburkolat-
betétet (34).
9.2.5. A fűrész alsó helyzetbe állításához tegye fel a mun-
kaasztalra a védőburkolat-betétet (34).
Ha nincs feltéve a védőburkolat-betét (34), a fűrész nem
rögzíthető alsó helyzetben.
9.2.6. A tolórúd (21) megnyomásával és nyomva tartásával
engedje le a fogantyút (1).
9.2.7. A fogantyút (1) benyomva tartva tegye be a rögzí-
tőpecket (25). Győződjön meg arról, hogy a rögzítőpecek
(25) mögötti műanyagnyelv elmozdult.
9.3. A fejező- és gérvágó fűrész munkaasztalának forga-
tása (8. ábra)
9.3.1. Rézseléshez rögzített helyzeteket kell beállítani (0º,
15º, 22,5º, 30º és 45º) a forgatható asztal (7) bal és jobb
oldalán.
9.3.2. Lazítsa ki a forgatható asztal (7) rögzítőcsavarját
(36). A rugalmas ellenállás legyőzésével fordítsa el a karral
(8) a forgatható asztalt (7) a kívánt szögben.
Az asztal (7) elmozdulását ellenőrizze a skálán (10) a ki-
jelzővel (9). Rögzítse egy csavarral (36) az asztal (7) kivá-
lasztott helyzetét.
9.3.3. Az asztal (7) elfordítási szögének beállításakor a
precíziós munka elvégzéséhez használjon szögmérőt,
sablont stb. Az asztal (7) elfordítási szögének beállítása
után végezzen próbafűrészelést a munkadarabokról levá-
gott fadarabkákon.
9.3.4. Ha a kijelző (9) által mutatott értékek nem egyeznek
az asztal elfordítási szögének valóságos értékével, állítsa
be a kijelző (9) helyzetét. Ehhez a csavart (35) kissé meg-
lazítva állítsa a kijelzőt (9) a skála (10) valóságos értékére,
és a kijelzőt (9) új helyzetében megtartva húzza meg a
csavart (35).

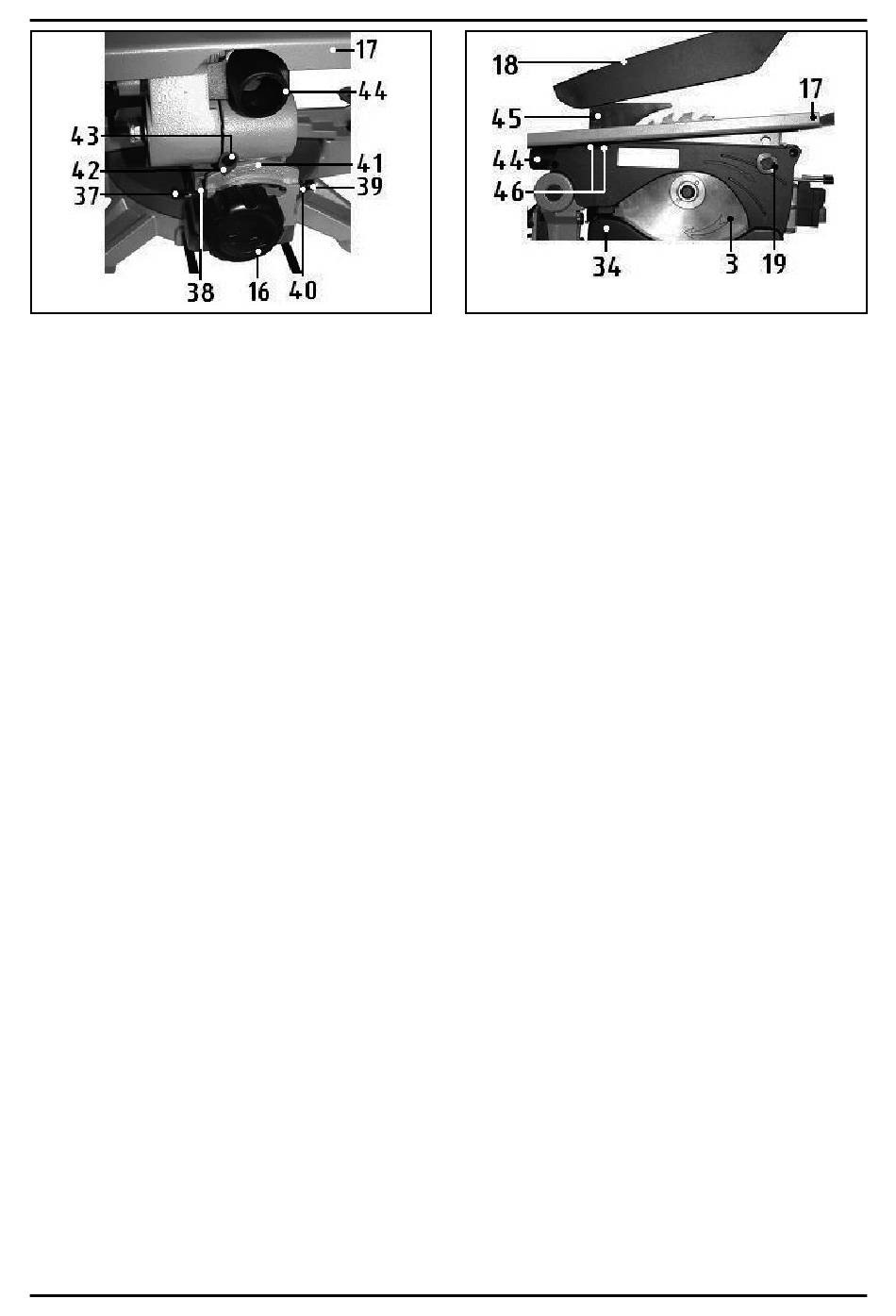

9.4. A fűrésztárcsa dőlésszögének beállítása (9. ábra)
9.4.1. Gérvágáshoz meg kell dönteni a fűrésztárcsát.
